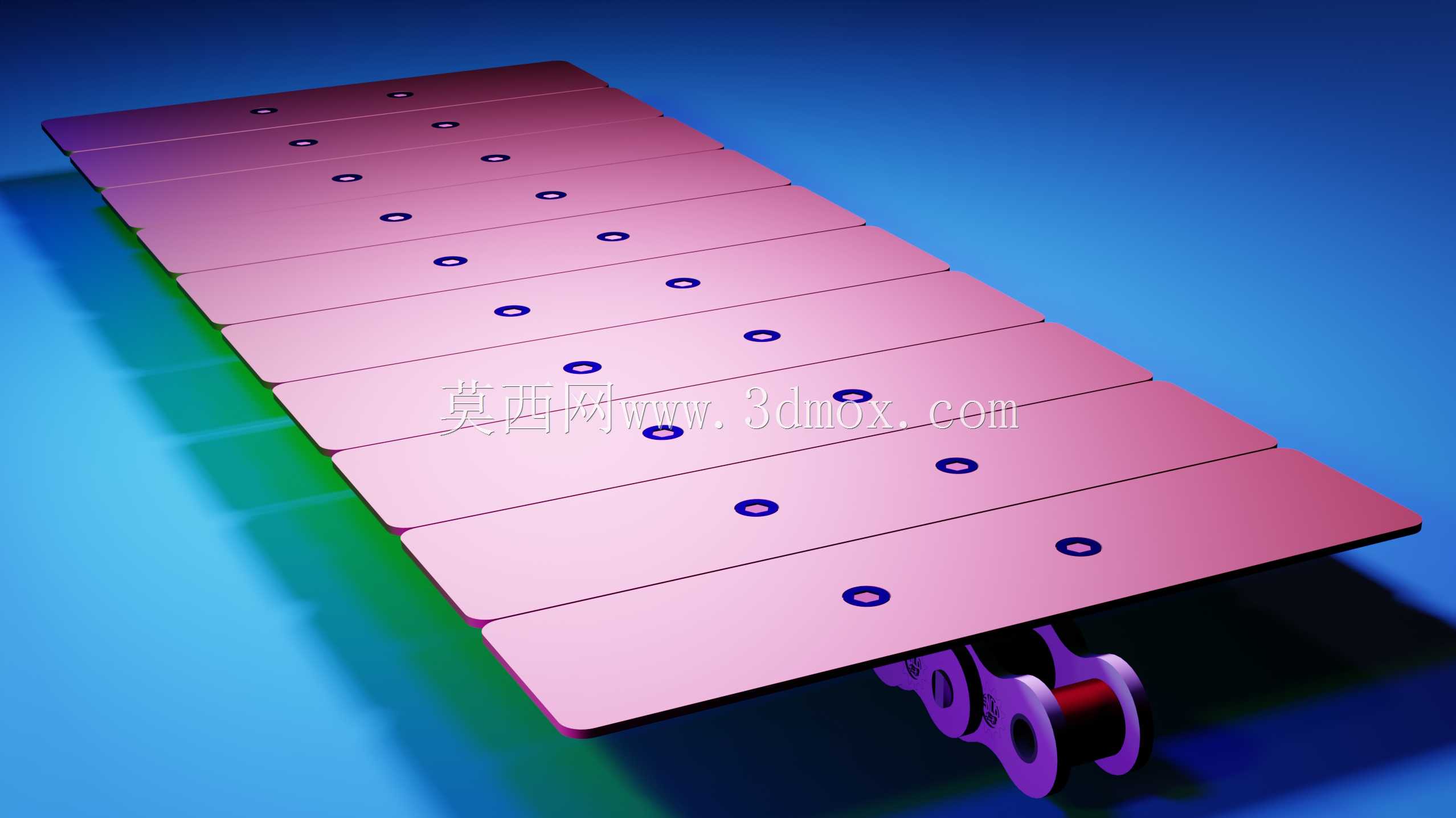

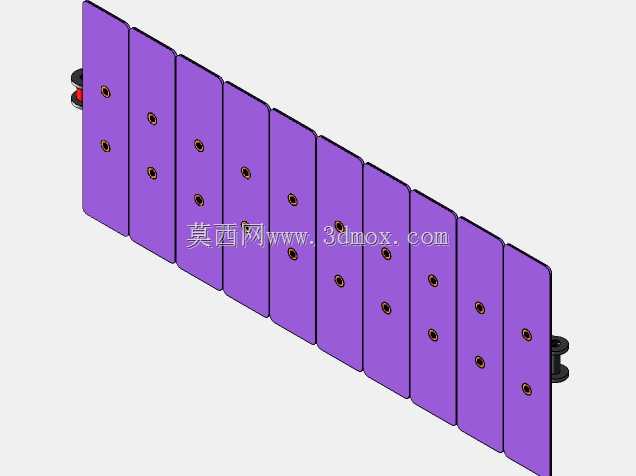

玻璃瓶输送用板条滚子链专用附件结构

　　在酒水、饮品灌装生产车间的输送工段，圆柱类瓶装工件的平稳转运一直是输送线设计的核心考量点，常规平顶链在应对大重量、高节拍玻璃瓶输送时，容易出现瓶身打滑、定位偏移、相邻瓶身磕碰的问题，尤其是在洗瓶、烘干、灌装后转序的衔接段，瓶身表面带水或残留润滑液时，摩擦系数波动极易引发输送卡滞，甚至出现倒瓶碎瓶的生产事故。这套板条滚子链的专用附件，正是针对圆柱瓶装工件的连续输送场景开发的链传动配套结构，区别于常规滚子链仅做动力传递的设计逻辑，这套附件直接集成在链节的外侧承载面，不需要额外在链面加装外置工装板，就能实现对瓶底的稳定承托与侧向定位。从实际装配逻辑来看，附件与链板采用一体化铆接固定，随链条沿导轨循环运行时，

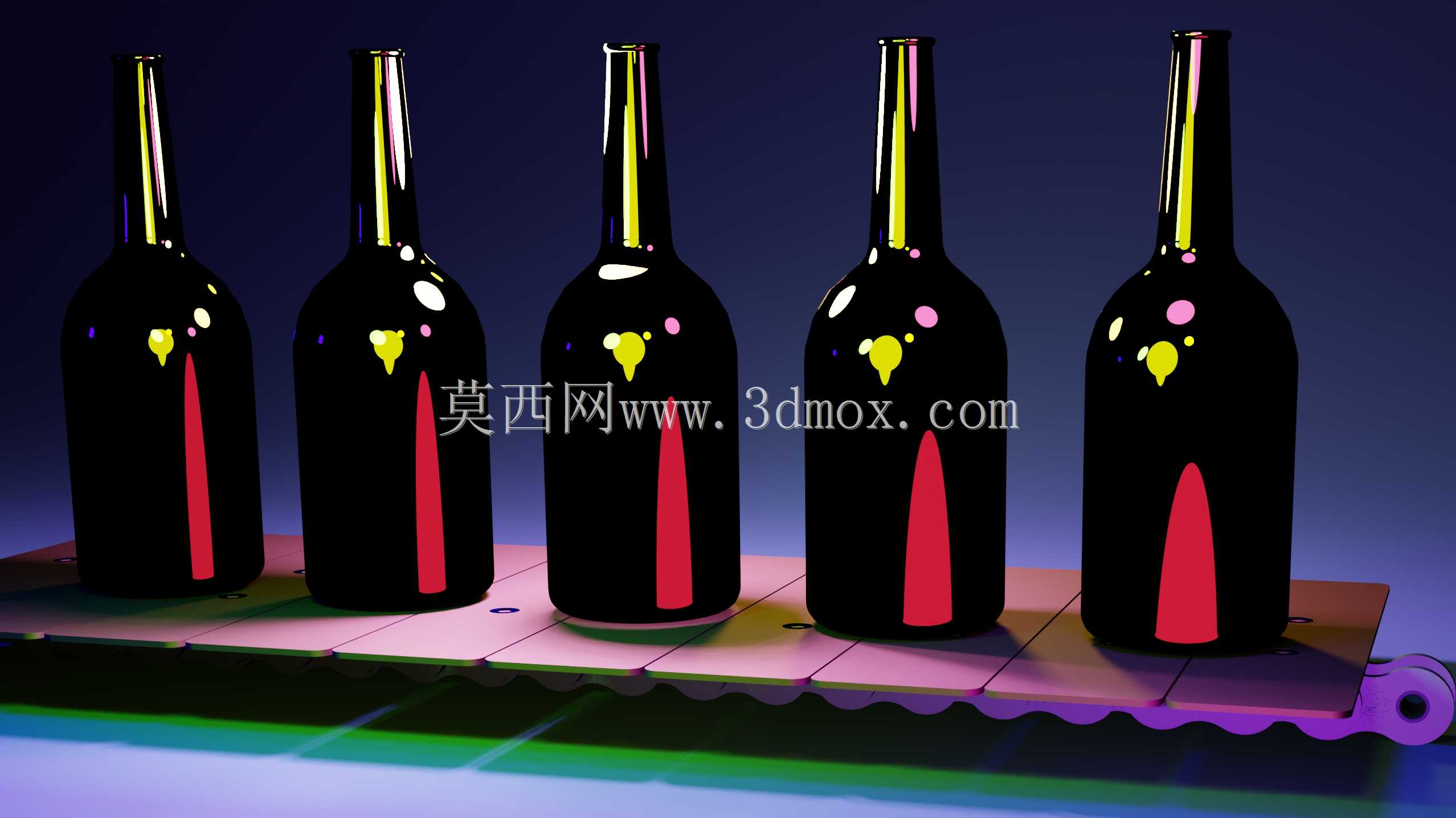

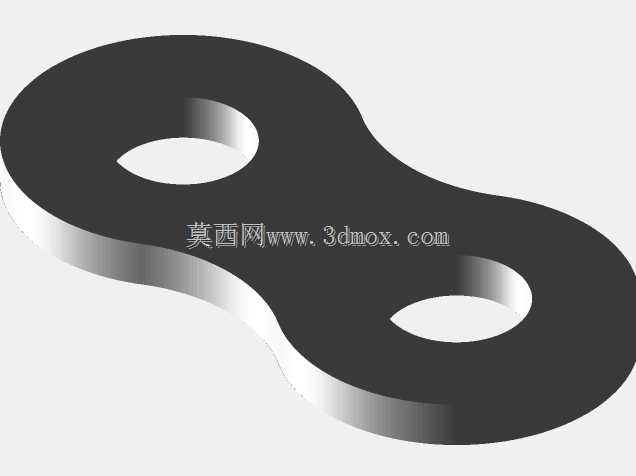

　　每个附件单元的承托面都保持水平状态，承托面上预留的定位弧面刚好匹配标准红酒瓶、玻璃瓶的瓶底圆角，相邻两个附件单元的间距刚好对应单瓶的占位宽度，运行过程中瓶身不会出现横向窜动，即使输送线存在15度以内的上下坡过渡段，瓶身也能保持直立状态，不会出现滑移倾倒。设计阶段首先要匹配对应规格滚子链的节距参数，附件的安装孔位完全贴合标准滚子链外链板的固定孔尺寸，不需要对原有链条做二次打孔或焊接改造，现场更换时只需要拆除原有外链板的销轴，替换成带附件的链节即可完成装配，大幅降低现有输送线的改造成本。附件的承托面边缘做了1.5mm的圆角导边处理，避免瓶底在上下料对接时被硬边刮花，承托面的平面度控制在0.2mm以内，保证瓶底接触时受力均匀，

　　不会出现局部应力集中导致的瓶底碎裂问题。从安装边界来看，整套带附件的链条装配完成后，总宽度比同规格常规滚子链宽出42mm，对应侧向突出的承托翼缘尺寸，设计输送线机架时需要在链条运行轨道的外侧预留足够的避让空间，轨道的支撑面要覆盖附件的底部承托区域，避免附件在承载状态下出现悬臂变形，长期运行后引发链节卡滞。在转弯段的设计上，附件的侧向翼缘做了切角处理，转弯半径控制在最小600mm时，相邻链节的附件不会出现干涉碰撞，满足车间内紧凑型输送线的布局需求。实际运行过程中，这套附件结构不需要额外添加外置定位工装，就能实现瓶装工件的等距分隔输送，刚好匹配灌装机、贴标机的工位间距要求，不需要额外加装分瓶机构就能完成工件的定距送料，

　　简化了整条输送线的结构组成，减少了故障点。对比传统的平顶链输送结构，这套带专用附件的板条滚子链承载能力提升40%以上，单节附件可承载最大5kg的瓶装工件，完全满足满装玻璃瓶的输送承重需求，链条运行时的铰接间隙控制在0.1mm以内，运行过程中不会出现明显的爬行抖动，输送速度最高可适配1.2m/s的高速生产线节拍，不会因为速度提升出现瓶身移位问题。在维护层面，附件本身采用耐磨工程材料与钢基复合结构，接触瓶身的表层采用食品级耐磨材质，不会对瓶身标签造成刮损，长期运行磨损后只需要单独更换对应链节的附件即可，不需要更换整根链条，降低了后期运维的备件成本。针对车间内常见的清洗水、润滑液腐蚀场景，附件的钢质基底做了镀锌防锈处理，可适应潮湿工况下的长期运行，不会出现锈蚀脱落污染瓶身的问题。
