影视道具魁刚金光剑手持结构设计

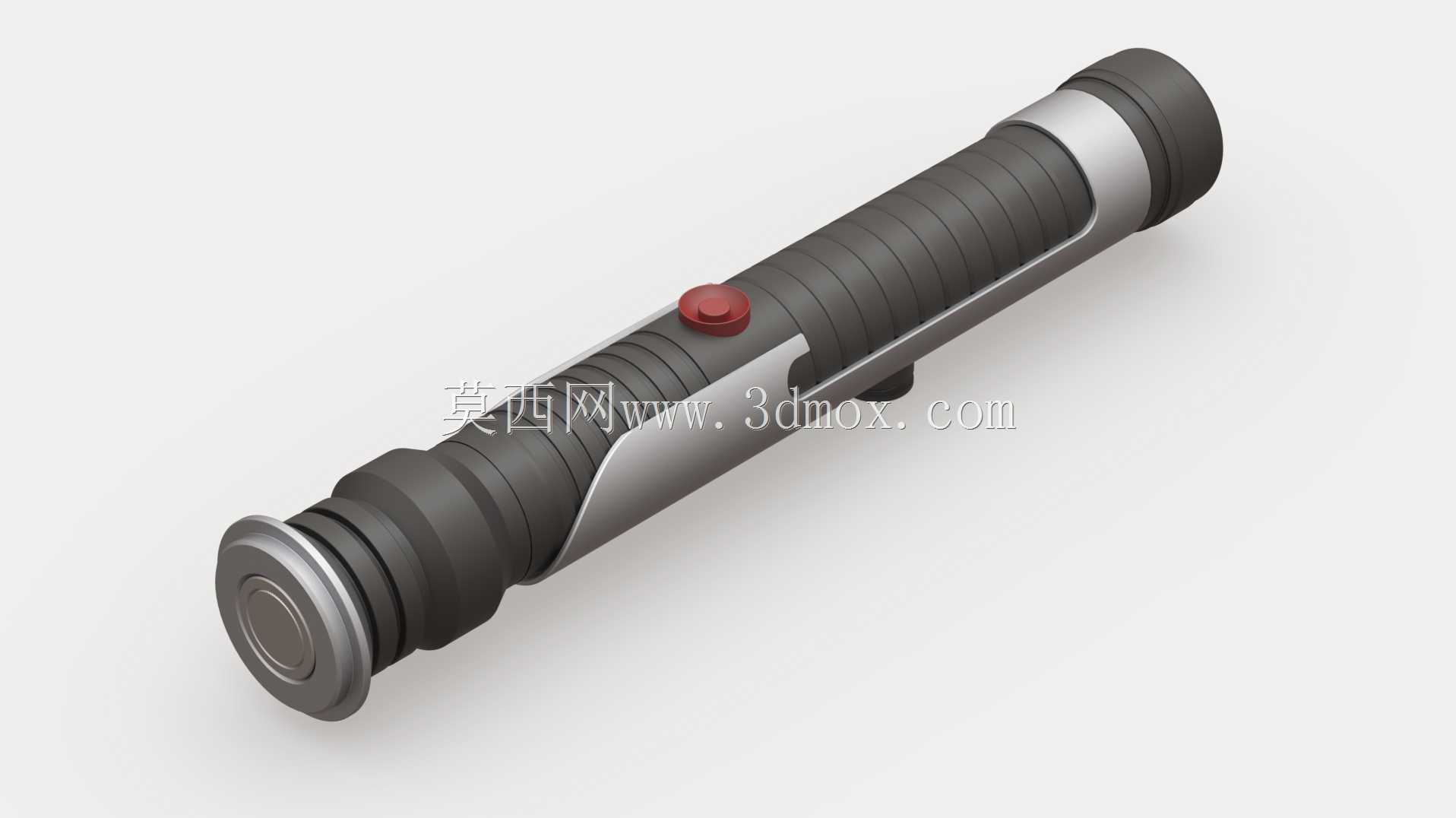

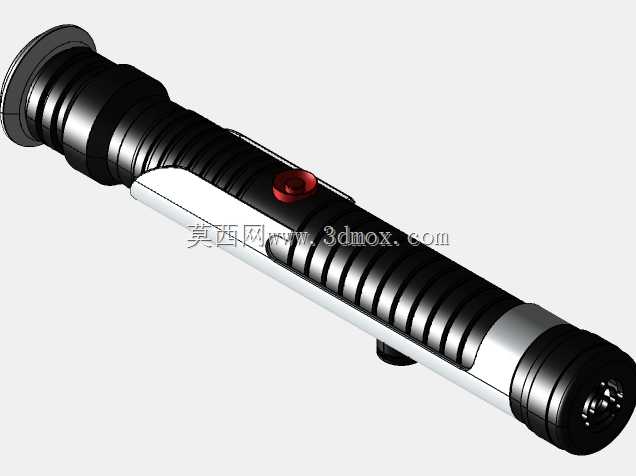

　　这款手持光剑道具的结构设计，核心围绕影视拍摄、线下主题展陈、cosplay活动三类核心使用场景展开，在做整体结构排布时，首先要平衡手持握持的人机工程尺度与内部声光元器件的安装空间，避免出现握持硌手、内部元件挤压干涉的问题。握柄主体采用分段式结构设计，靠近尾端的握持区域做了周向环形防滑槽结构，槽深控制在1.2mm，既能够保证佩戴薄款演出手套时的握持摩擦力，又不会因为槽深过大积攒拍摄现场的灰尘、道具残留胶渍，降低后期维护的清洁难度。握柄中段设置的红色触发按键，采用下沉式安装结构，按键顶面比握柄外表面低0.8mm，能够避免道具在收纳、搬运过程中被意外触碰触发声光效果，减少不必要的电量损耗，按键的触发行程设置为2mm，按压力度控制在5N左右，符合日常按压的操作手感，不会出现按动过硬触发困难、或者过轻误触发的问题。

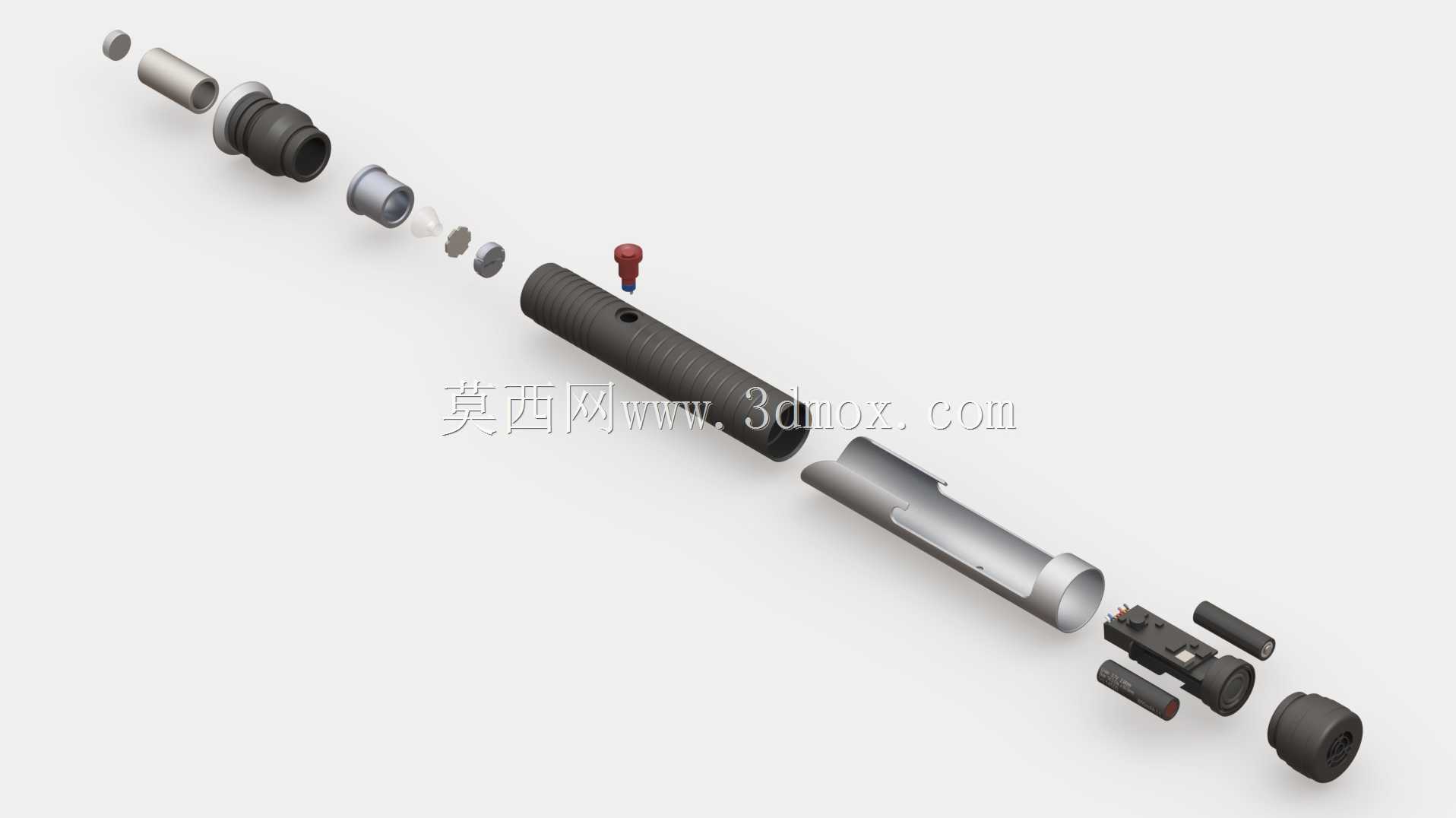

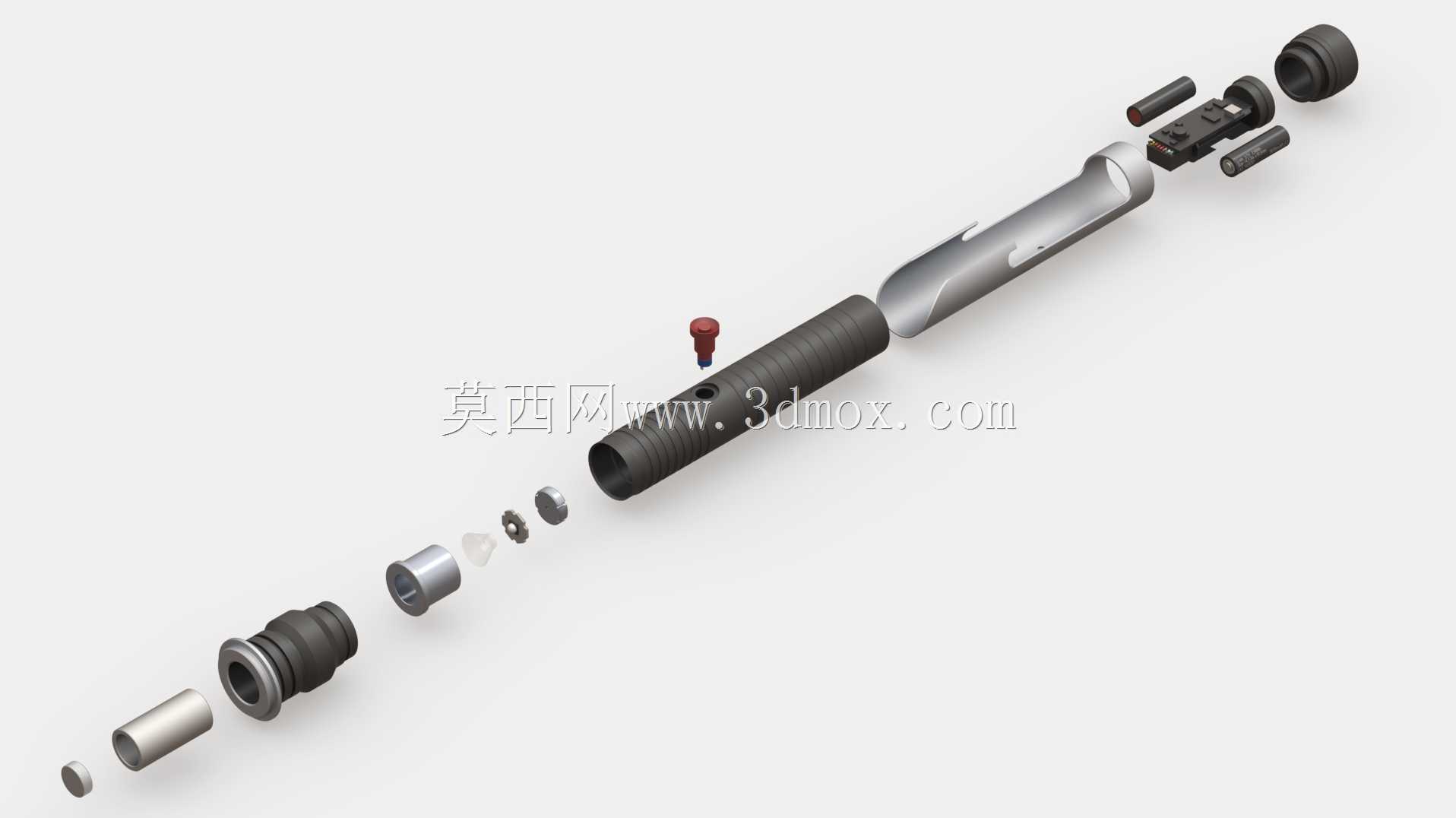

　　在内部结构的排布上，除了预留的接线走线空间外，腔体内部做了分层卡位结构，分别对应电池仓、音效控制板、发光组件驱动板、发声扬声器的安装位置，每个卡位都设置了1mm的安装公差余量，能够适配市售多数同规格的标准声光电子元件，不需要针对元件做额外的结构修改。发光组件的安装位设置在握柄前端的衔接位置，做了同轴度定位台阶，保证后续加装发光剑刃时，剑刃与握柄的同轴度误差控制在0.5mm以内，避免出现剑刃歪斜影响展示效果的问题，衔接位置设置了快拆卡扣结构，不需要额外工具就可以完成剑刃的拆装，方便运输过程中拆分收纳，减少整体收纳长度。

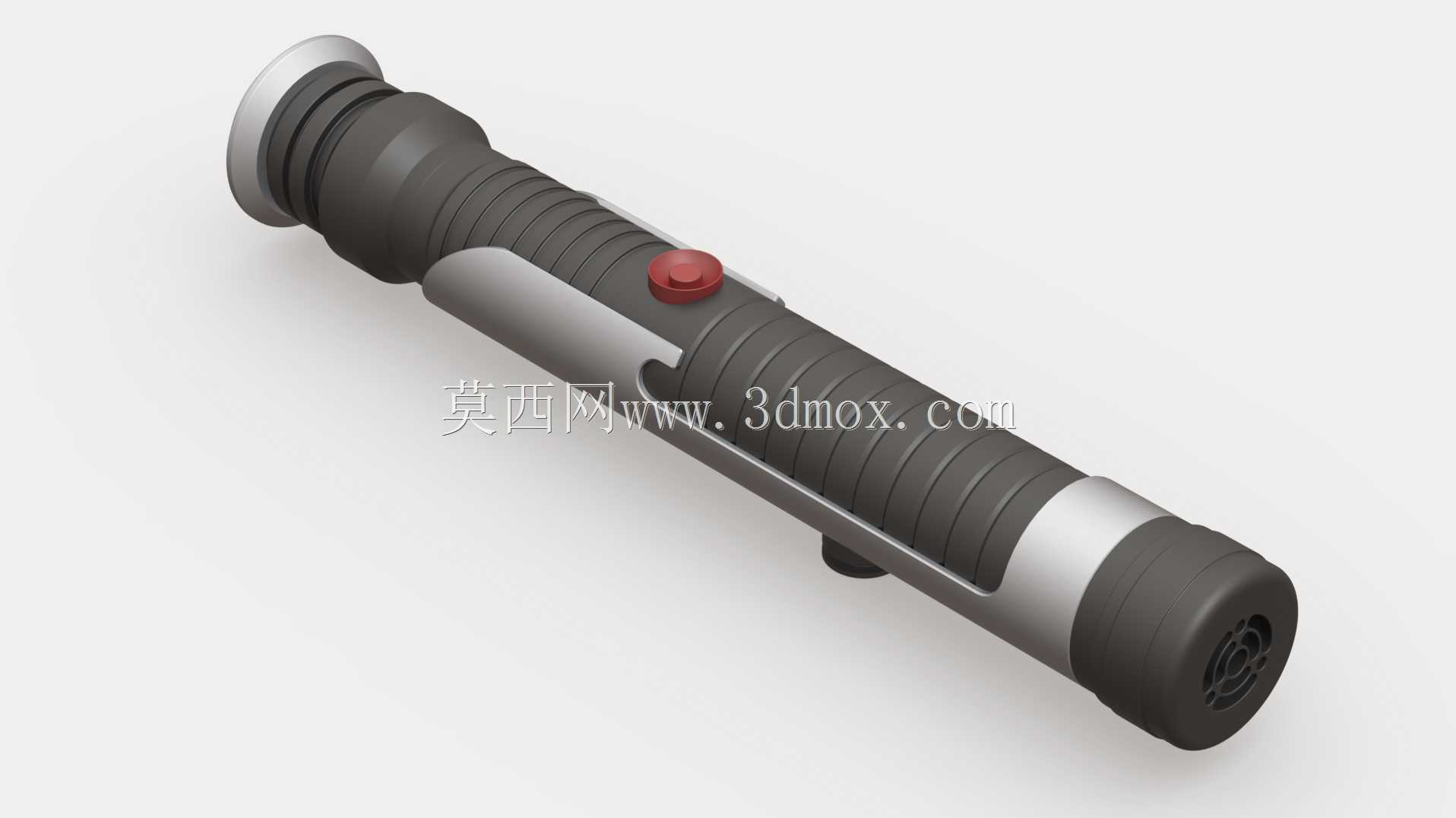

　　握柄的首尾两端做了金属质感的装饰端盖，端盖与主体握柄采用螺纹旋合结构，尾端端盖上预留了扬声器的出声孔，出声孔采用斜向开孔设计，开孔方向朝向握持时的斜下方，既能够保证声音传播的通透度，又能避免拍摄过程中外界的水渍、灰尘直接从开孔进入腔体内部损坏电子元件。前端端盖做了圆弧过渡结构，没有尖锐棱角，避免在演出互动过程中划伤操作人员或者周边观众，符合演出道具的安全设计要求。整体握柄的外径控制在45mm，总长度控制在280mm左右，这个尺寸刚好适配成年使用者的手掌握持尺度，单手握持时手掌能够覆盖80%的防滑握持区域，长时间握持拍摄也不会出现明显的手部疲劳感。

　　结构设计时还考虑了道具的耐用性需求，主体结构的壁厚设置为2.5mm，采用工程塑料加工时能够承受日常使用中的磕碰、掉落冲击，不会出现壳体开裂的问题，内部的元件卡位都做了圆角过渡，避免应力集中导致的卡位断裂。不同材质部件的衔接位置都做了0.3mm的间隙预留，考虑不同材质的温度形变系数差异，避免在户外高温拍摄环境下，不同部件膨胀系数不同导致的装配卡滞、表面起翘问题。走线槽的位置做了倒圆角处理，不会划伤线材的绝缘层，提升内部线路的使用寿命，电池仓的位置设置在靠近尾端的区域，能够平衡整支道具的重心，让重心落在握持区域的中心位置，手持挥舞时不会出现头重脚轻的操控感，适配演出过程中各类挥剑动作的操作需求。
