DMX512信号转16Vdc输出控制装置

　　在舞台灯光控制、景观亮化工程、主题乐园特效设备联动这类场景里，DMX512协议是行业通用的灯光控制信号传输标准，但现场不少驱动模块、低压特效装置的供电与触发逻辑是16V直流输入，直接接入DMX总线无法完成信号匹配与电平转换，这类信号转换输出装置就是为打通这一链路设计的。从结构设计来看，整个壳体采用阻燃ABS注塑成型，边缘做了1.5mm的圆角过渡，既避免安装时刮伤线材，也能提升壳体的抗冲击性能，在现场布线拖拽、设备堆叠的工况下不容易出现开裂。壳体侧面预留的多组输出接口采用下沉式设计，接口端面比壳体外表面低2mm，插拔连接头时不会因为外力磕碰导致接口焊盘脱焊，每个接口旁都做了凸起的数字标识位，现场接线时不用额外贴标签就能快速对应通道，

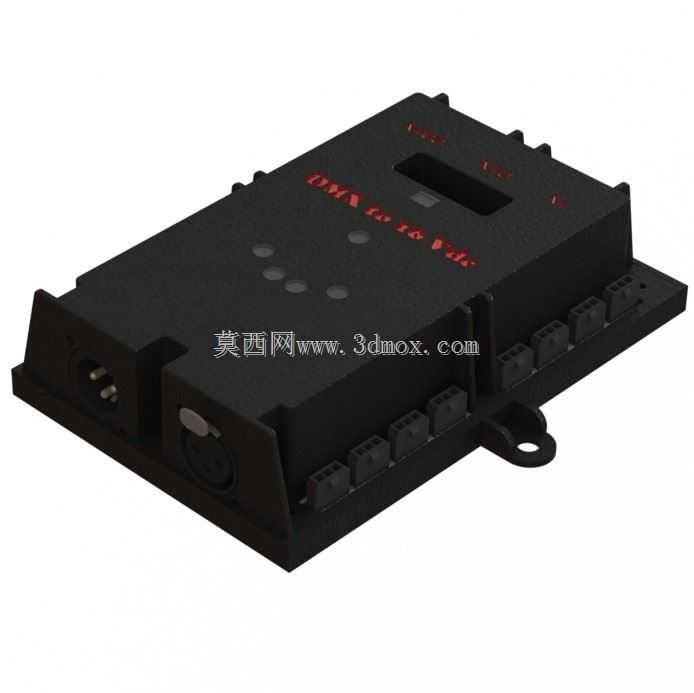

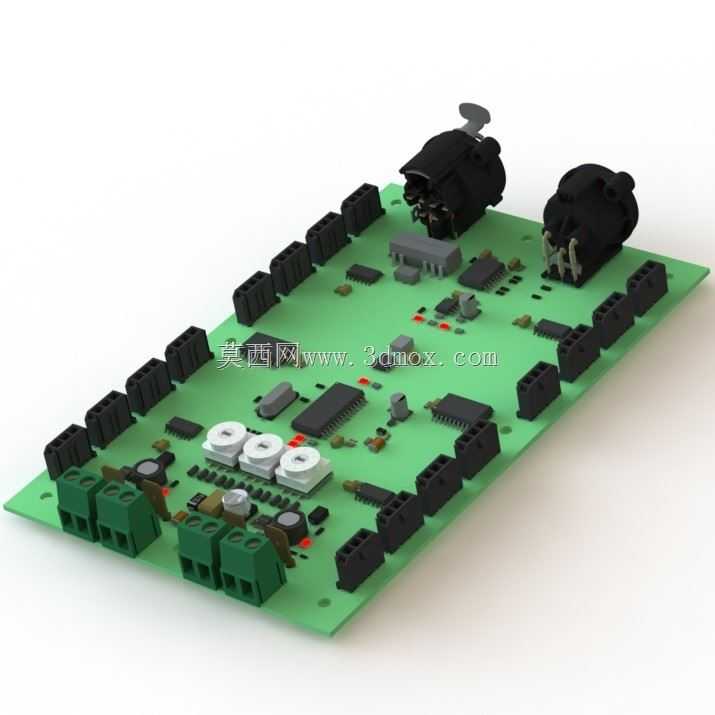

　　减少调试时的查线工作量。设备一端集成了DMX信号输入的卡侬接口，旁边带状态指示灯的区域做了半透明的磨砂透光区，指示灯的光线不会直射人眼，又能在设备机柜的弱光环境下清晰识别信号通断、通道运行状态，不用凑近设备就能判断工作是否正常。底部延伸出的带安装孔的固定耳，安装孔中心距做了通用的85mm规格，既可以用M4螺丝固定在标准机柜的安装梁上，也能配合扎带固定在桁架、设备侧壁上，安装场景不受机柜空间限制。内部的PCB布局上，信号处理电路与功率输出电路做了分区域隔离，中间留了3mm的爬电距离，避免DMX信号端的弱电干扰串入输出回路，导致灯光控制出现频闪、信号丢包的问题。壳体上表面的散热槽采用0.8mm宽的窄缝设计，

　　既能保证内部功率元件的热量自然散出，又能防止现场施工的灰尘、细小金属碎屑掉入壳体内部造成短路，适配演出场地、户外亮化这类多尘的使用环境。设备的输入电源端做了反接保护的结构冗余，就算现场施工时正负极接反，也不会烧坏内部电路，只需要调整接线就能恢复正常，降低现场调试的故障排查成本。从安装边界来看，设备整体厚度控制在28mm，就算并排安装在密集的设备层里，相邻设备之间只需要留5mm的散热间隙就能满足长时间满负载运行的散热需求，不会占用过多的机柜安装空间。输出端的每一路通道都做了独立的过流保护结构，单路输出电流超过额定值时会自动切断该路输出，不会影响其他通道的正常运行，也不会因为单路负载短路导致整个设备宕机，

　　适配现场多类不同功率的16V直流负载接入需求。在实际工程应用里，这类装置通常部署在灯光控制机柜与现场负载的中间节点，把控台发出的DMX512数字信号转换成对应通道的16V直流输出信号，直接驱动低压灯光模块、特效触发装置，不用额外搭配信号转换板与供电模块，减少现场布线的节点数量，也降低了多设备串联带来的故障点。壳体的拼接结构采用卡扣加螺丝的双重固定方式，日常维护时只需要拧下底部的两颗固定螺丝就能拆开上盖，不用撬动卡扣就能完成内部检修，卡扣的设计也能保证壳体拼接处的缝隙均匀，达到IP40的防护等级，满足室内安装的防尘要求。
