批量铜制EDM电火花加工电极三维结构

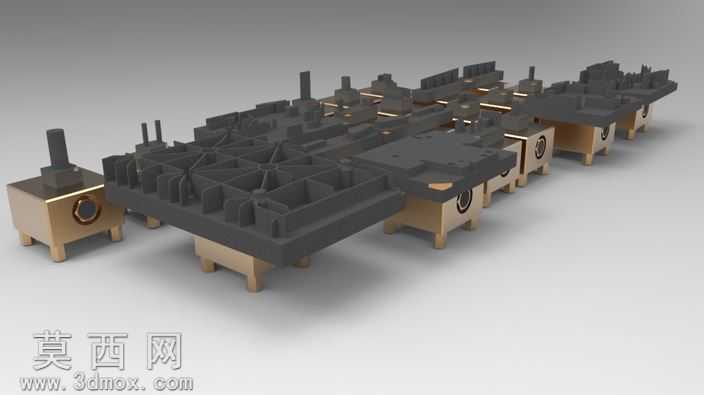

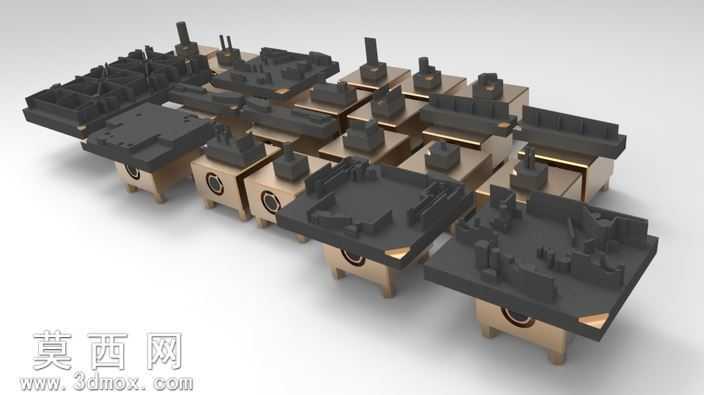

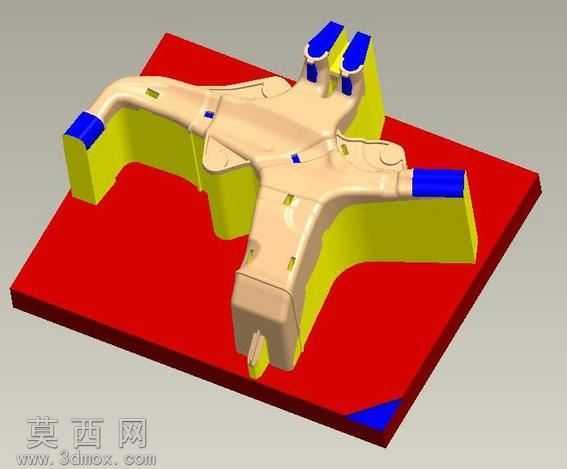

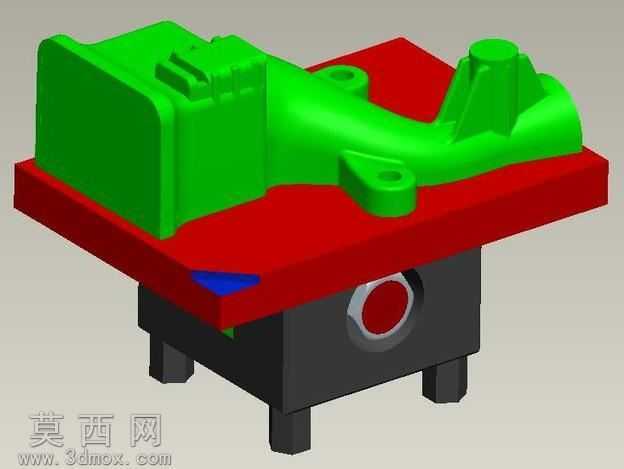

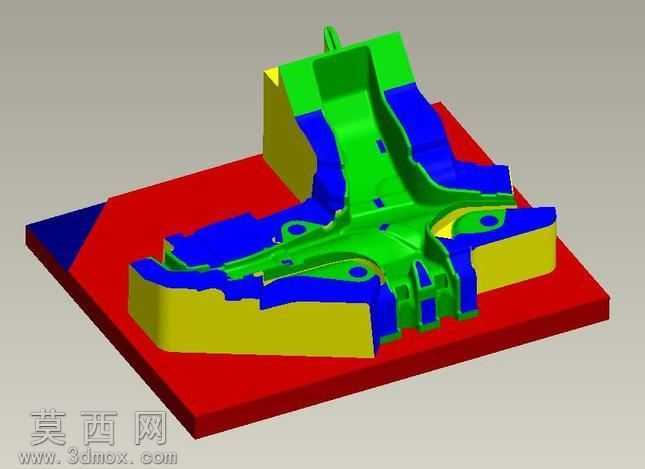

本作品为批量EDM电火花加工用电极的三维建模成果，建模过程严格遵循电火花加工的工艺规范，针对不同型腔的加工需求逐一完成电极结构设计，所有电极均采用铜质加工基材的材质设定，在三维软件中完成了电极基座、加工成型面、避空位的全参数化建模。建模阶段首先梳理了对应模具型腔的放电加工需求，针对每一处需要电火花成型的区域，按照放电间隙要求偏移成型曲面，确保电极加工面与最终型腔面的尺寸匹配度；电极基座统一采用标准化装夹尺寸设计，适配常用EDM机床的装夹头规格，基座侧面预留的定位标识结构在建模中做了细节还原，方便现场加工时快速识别对应加工工位。渲染阶段采用金属铜材质搭配哑光基座材质，通过光影调整清晰呈现每个电极的成型面轮廓、边角倒角以及基座与成型段的衔接结构，直观展示不同电极的形态差异，涵盖了平面加工、曲面成型、窄槽加工、深腔放电等不同功能的电极形态，部分大尺寸电极做了减重槽结构设计，在保证结构刚性的前提下减少铜材消耗，降低加工成本。设计过程中充分考虑电极的加工工艺性，所有成型面的边角均做了符合放电加工要求的圆角处理，避免尖锐边角在放电过程中出现损耗过快、积碳等问题；电极的避空段尺寸按照放电安全距离设定，防止加工过程中电极非工作区域触碰工件造成放电损伤。整套电极模型结构完整，细节还原度高，每个电极的装夹基准、加工基准都在建模中做了统一标识，能够直接用于电极加工的工艺参考、EDM加工的编程模拟，也可作为模具电极设计的参考案例，帮助设计人员掌握批量电极的标准化设计思路，理解不同型腔结构对应的电极设计要点，规避电极设计中常见的装夹干涉、放电间隙不合理、避空不足等问题，提升模具电火花加工环节的设计效率与加工可靠性。
