立式键槽加工专用机床设备结构

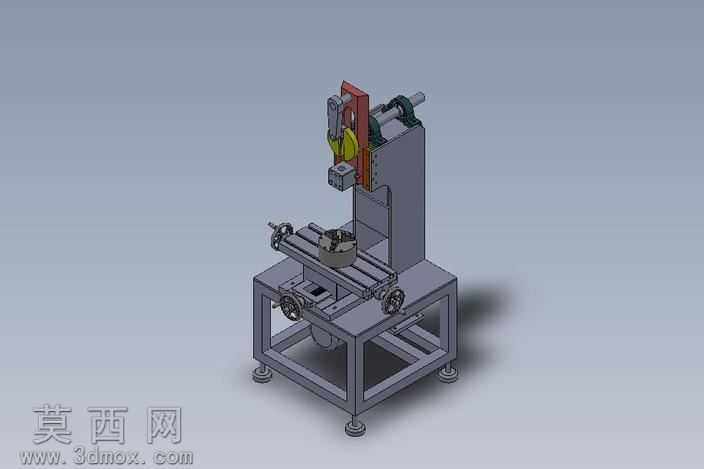

本作品为立式键槽加工专用机床的三维建模成果，建模过程严格遵循机械加工设备的设计规范，采用自底向上的装配建模思路完成整体搭建。首先对设备的各个组成部件进行独立参数化建模，从底部的方管焊接机架开始，逐一完成可调支撑脚、床身立柱、垂直进给滑台、主轴安装座、加工主轴组件、十字工作台、三爪卡盘、横向纵向进给手轮、传动丝杠等核心零件的模型构建，每个零件的尺寸参数均参考通用小型键槽加工设备的实际规格设定，保证各部件的装配公差符合机械设计的配合要求。在材质与渲染表现上，针对不同部件的实际材质属性进行对应设置：床身、机架等铸铁部件赋予哑光深灰铸铁材质，还原铸铁件的磨砂质感；手轮、调节手柄等操作件赋予黑色胶木与金属结合的材质效果；导轨、丝杠等传动部件赋予光亮的金属镀铬材质，突出加工面的光洁度；工作台面赋予磨削加工后的金属质感，通过不同材质的区分清晰展现设备的结构层次。结构设计上，该设备采用立式布局，主轴垂直布置，十字工作台可实现横向与纵向的手动进给，配合垂直方向的滑台进给，可完成轴类、盘类零件的键槽铣削加工，三爪卡盘可实现工件的快速装夹，底部机架采用框架式方管焊接结构，保证设备整体刚性，四个可调支撑脚可调节设备水平度，保障加工过程的稳定性。建模过程中对传动结构的配合关系进行了完整还原，包括丝杠与螺母副的传动连接、手轮与丝杠的同轴连接、滑台与导轨的滑动配合、主轴与安装座的转动配合等，所有运动部件的装配约束均按照实际运动关系设置，可直观演示设备的进给动作逻辑。整体设计兼顾了小型加工设备的实用性与操作便捷性，结构布局紧凑，操作位置符合人体工程学要求，可用于键槽加工设备的结构展示、教学演示以及同类设备的设计参考，完整还原了小型专用键槽加工机床的全部结构细节，没有遗漏关键的连接、传动、装夹部件，各部件的比例协调，装配关系准确，能够清晰展现该类设备的工作原理与结构组成。
