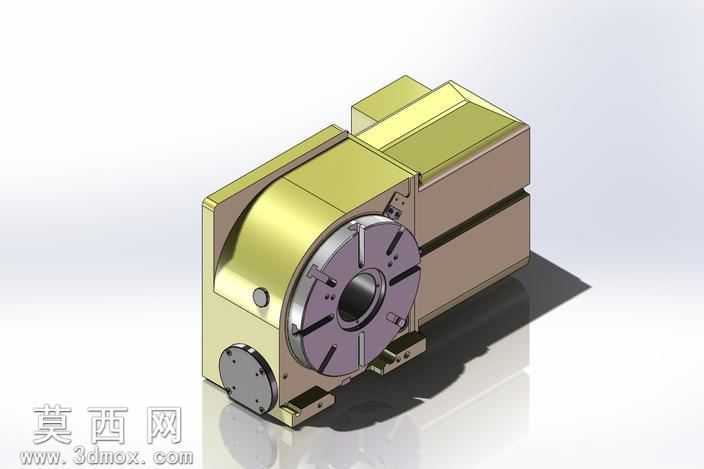

日研CNC260数控回转工作台三维设计

本作品为日研CNC260型号数控回转工作台的三维参数化模型，建模过程严格遵循该型号转台的实际工程尺寸与装配逻辑，在主流三维CAD软件中完成全零件建模与虚拟装配，完整还原了该款机床附件的真实结构形态。建模阶段首先对回转工作台的核心组成模块进行拆分，分别构建基座箱体、回转主轴组件、分度盘本体、驱动端连接结构、侧边锁紧机构、底部安装定位块等独立零件，每个零件的特征创建均贴合实际加工工艺，对分度盘上的T型槽、定位孔、端面锁紧槽，以及箱体上的安装螺纹孔、定位销孔、密封槽等细节特征都做了精准还原，未做过度简化处理，确保模型的工程参考价值。材质与渲染阶段，针对不同零部件的实际材质属性赋予对应材质参数：基座与箱体部分采用铸铁材质，设置哑光深灰金属质感，还原铸造件的表面肌理；回转分度盘采用淬硬钢材质，赋予略带磨砂的银灰色金属质感，端面做轻微的反光处理体现加工面的精度；驱动侧的端盖、锁紧组件等外露零件采用合金结构钢材质，调整金属粗糙度参数区分不同机加工面的视觉差异；渲染时采用柔和的工业产品布光方案，添加柔和的环境遮蔽效果，清晰呈现各部件的装配层次与结构轮廓，避免过强反光遮挡结构细节。结构设计上，该转台为CNC加工中心配套的第四轴回转部件，模型完整呈现了其卧式安装的结构形态，清晰展示了主轴中心通孔、端面法兰安装位、侧边蜗杆驱动端的布局，以及箱体底部的定位键槽与安装螺栓孔的排布，准确还原了该型号转台大通孔、高刚性的结构特点，各运动部件的装配间隙做了符合实际工况的预留，可直观展示转台的回转运动逻辑与锁紧机构的工作位置。整个建模过程遵循自上而下的设计思路，先确定转台的整体安装尺寸、中心高、回转直径等核心参数，再逐步细化内部各组件的配合尺寸，确保所有配合面的尺寸公差符合机械设计的装配要求，既保证了模型外观与实物的一致性，也让模型具备后续做运动仿真、工程图导出的基础条件，可作为数控加工工艺设计、机床附件选型、四轴加工编程教学的参考三维模型使用。
