罗克韦尔PowerFlex40 NEMA4X防护型变频器

　　在工业现场的电气传动控制场景里，这类带NEMA 4X防护等级的变频驱动装置，往往部署在常规电气柜无法覆盖的恶劣工况区域，比如食品加工车间的冲洗工位、户外露天的输送线旁、化工区域存在轻度腐蚀溅洒的传动点位，不需要额外加装密封防护外柜就能直接落地安装，大幅减少现场配套防护设施的投入成本。从实际功能来看，这款驱动装置主要负责三相异步电机的转速调节，通过内置的V/F控制与简易矢量控制逻辑，适配风机、泵类、小型输送辊道、简易加工主轴这类负载的调速需求，面板自带的操作按键与数码显示区域，能直接完成频率给定、参数设置、故障代码读取的操作，不需要额外连接手持调试终端，现场运维人员在设备旁就能完成基础参数调整与故障排查。

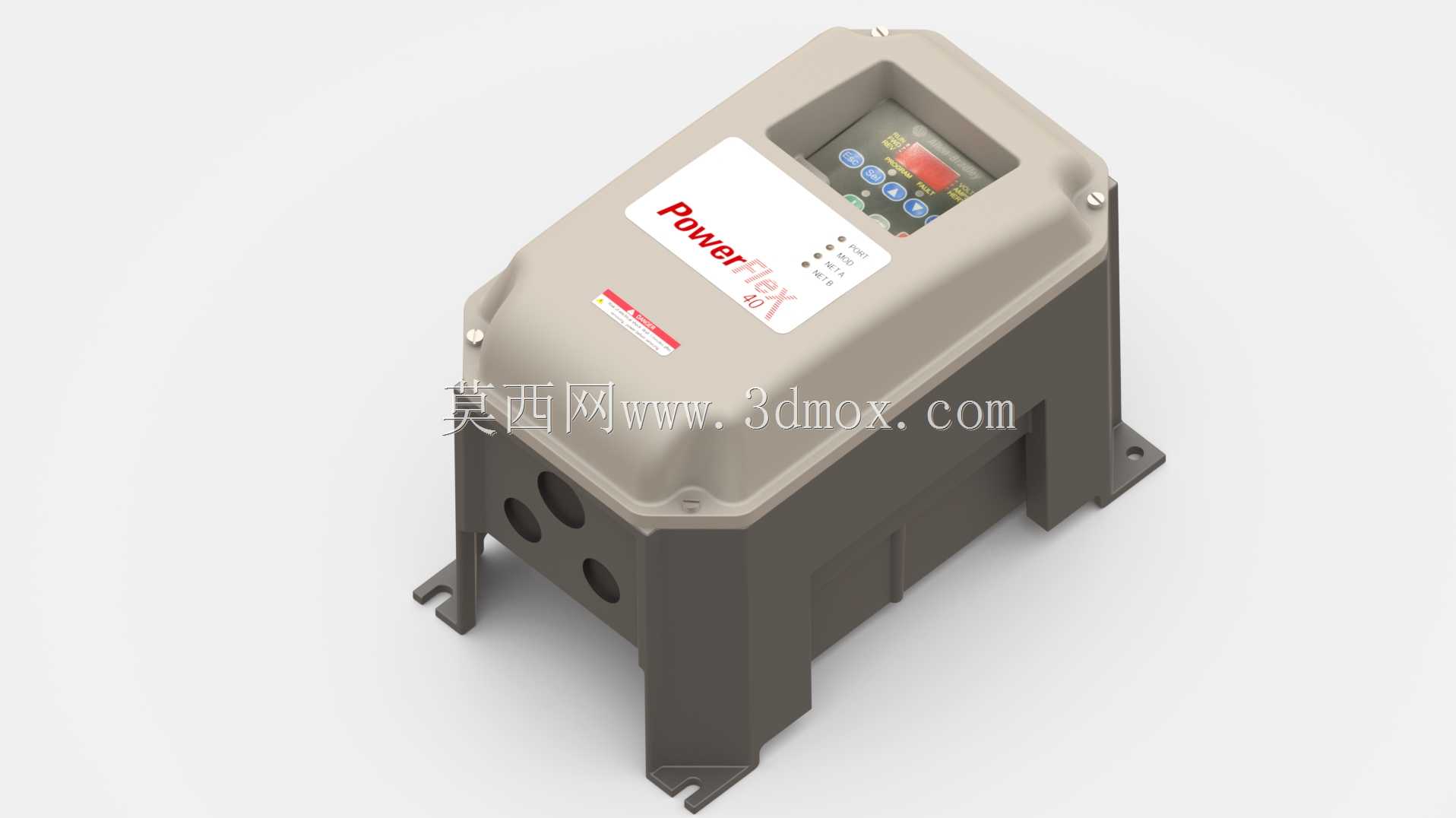

　　从结构设计的角度拆解，外壳采用上下分体式的密封拼接结构，上半部分的操作面板区域做了内凹式的防护设计，透明视窗与壳体之间做了整圈的密封压合结构，避免高压冲洗的水流、空气中的粉尘潮气侵入内部电路区域；下半部分的接线腔体预留了三个标准的电缆进线孔位，安装时可以根据现场走线方向选择敲落对应的孔位，配合防水电缆格兰头就能完成进线处的密封处理，腔体内部预留了足够的接线空间，能容纳主回路动力线、控制信号线的端子排排布，强弱电走线区域做了凸起的分隔筋，避免信号干扰问题。设备底部自带四个带安装孔的固定支脚，支脚与壳体为一体化注塑成型结构，安装时可以直接通过膨胀螺栓固定在混凝土基础或者设备机架的安装板上，不需要额外制作安装转接支架；整体外形的边角都做了圆弧过渡处理，没有尖锐的凸起结构，既符合NEMA 4X防护的外壳强度要求，也能避免现场人员磕碰受伤。

　　设计过程中需要重点考量的边界条件不少，首先是防护等级对应的密封可靠性，壳体拼接处的密封胶槽深度、胶条压缩量都经过反复校核，保证在经受高压水柱直接冲洗时不会出现渗水问题；其次是散热结构的设计，因为密封外壳无法开设通风散热孔，所以壳体背部设计了一体化的压铸散热筋，将内部功率模块的热量通过导热衬垫直接传导到外部散热筋上，依靠自然空气对流完成散热，既满足密封要求，也能保证额定功率下的长期稳定运行，不会因为内部积温过高触发过热保护。操作面板的按键采用一体式的橡胶覆膜按键，按键行程短、密封性能好，戴劳保手套也能准确按压操作，适配工业现场的操作习惯；面板上的状态指示灯采用高亮度的LED灯珠，在车间强光环境下也能清晰识别设备的运行、故障、通电状态。

　　在设备选型配套时，这类一体化防护的变频器尤其适合分布式控制的生产线布局，不需要把所有驱动装置都集中在中央电气室，直接安装在被控电机附近的位置，能大幅缩短动力电缆的铺设长度，减少线路压降与电磁干扰的影响，同时也降低了中央电气室的散热与空间占用压力。安装时需要注意预留的维护空间，设备正面要留出足够的开门操作距离，方便后期打开接线腔体完成线缆检修或者参数调整，背部的散热筋区域要避开热源直晒，保证空气流通的散热空间，不能紧贴墙面或者其他发热设备安装，避免影响散热效率。接线时主回路的进线与出线要分开排布，控制信号线要采用屏蔽电缆，屏蔽层在腔体内部单端接地，避免动力线的电磁干扰影响控制信号的稳定性。

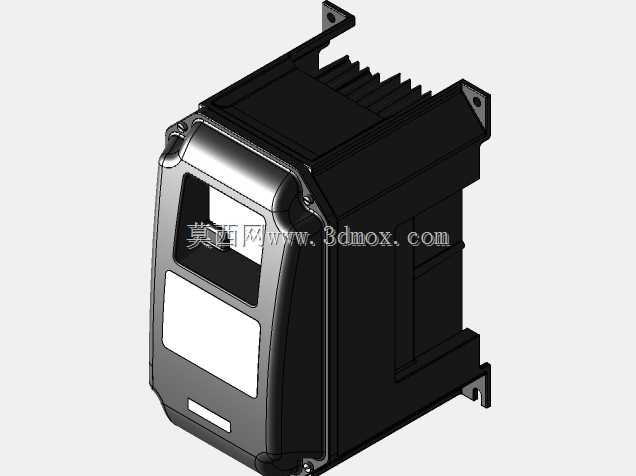

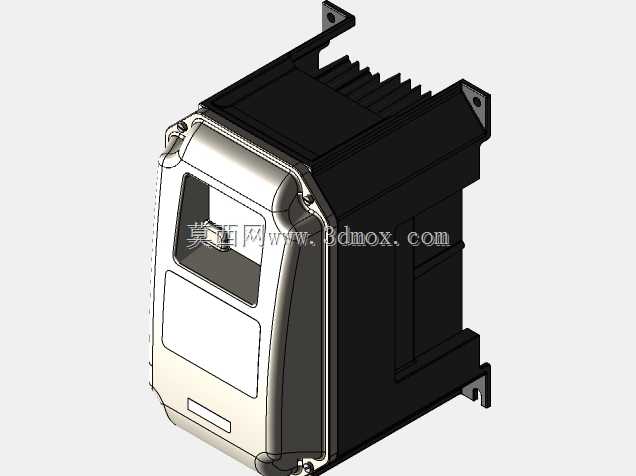

　　从三维建模的角度来看，这类工业电气设备的建模重点在于外形安装尺寸的准确性，尤其是支脚的安装孔位间距、进线孔的位置尺寸、操作面板的操作区域高度，这些尺寸直接关系到后期现场安装时的适配性，如果尺寸出现偏差，可能导致现场安装时无法对准固定孔位，或者电缆走线长度预留不足。建模时还要还原外壳的细节特征，比如散热筋的排布密度、密封拼接的止口结构、按键与指示灯的位置布局，这些细节能让模型在做生产线三维布局仿真时，更贴近真实的设备状态，提前排查安装干涉、操作空间不足的问题，减少现场安装时的整改工作量。
