多工位捻线加工设备结构设计方案

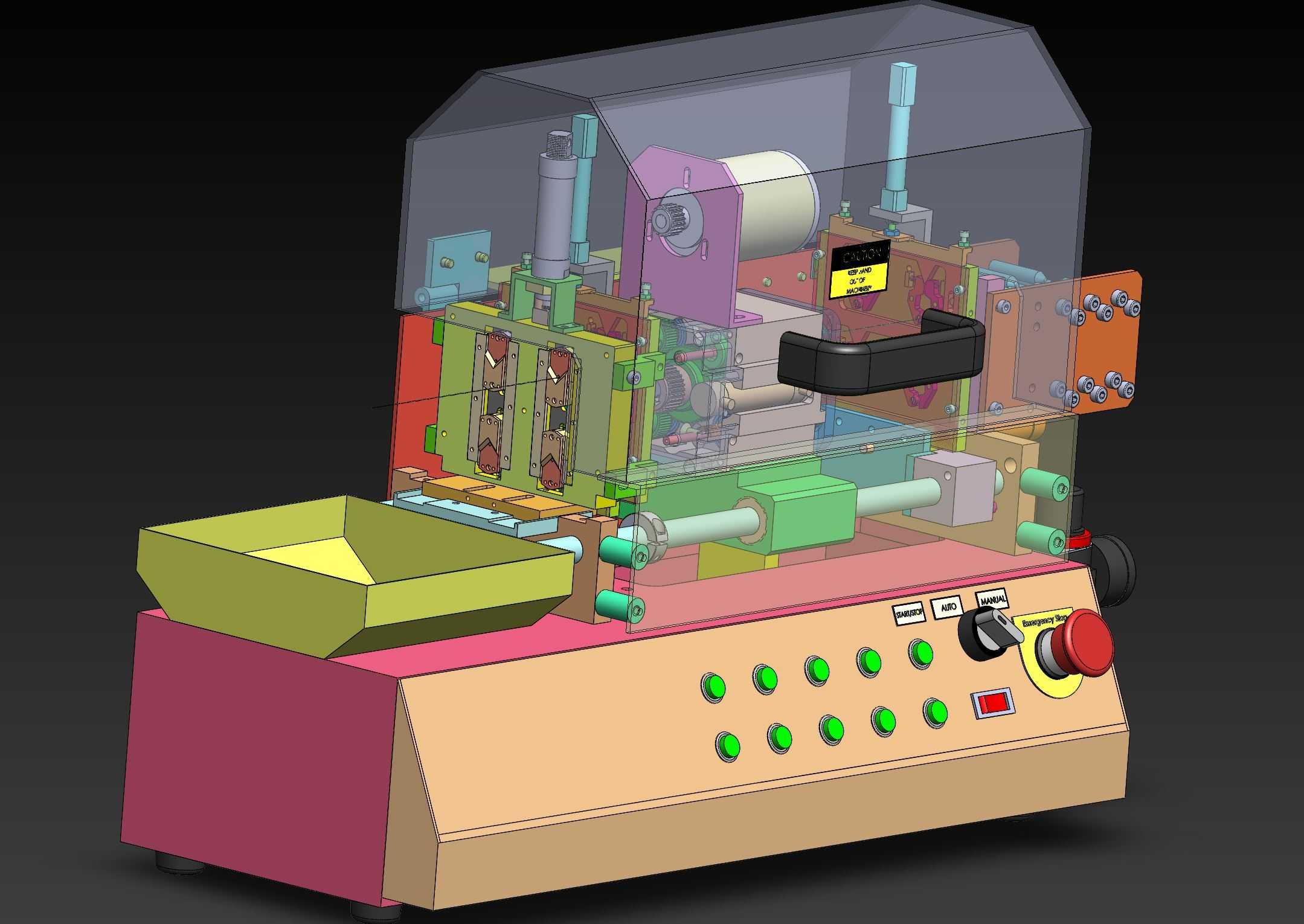

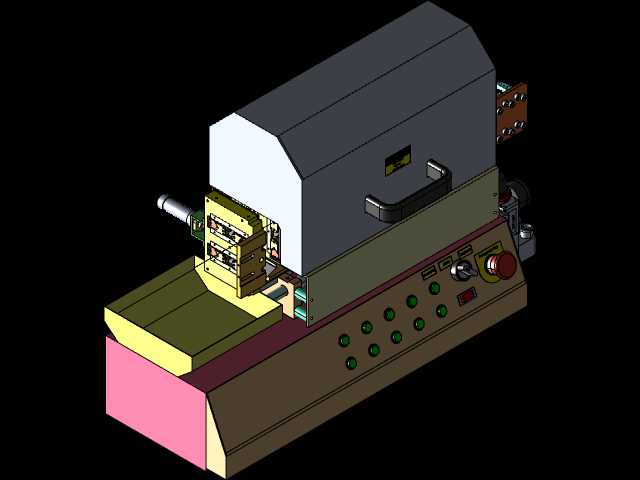

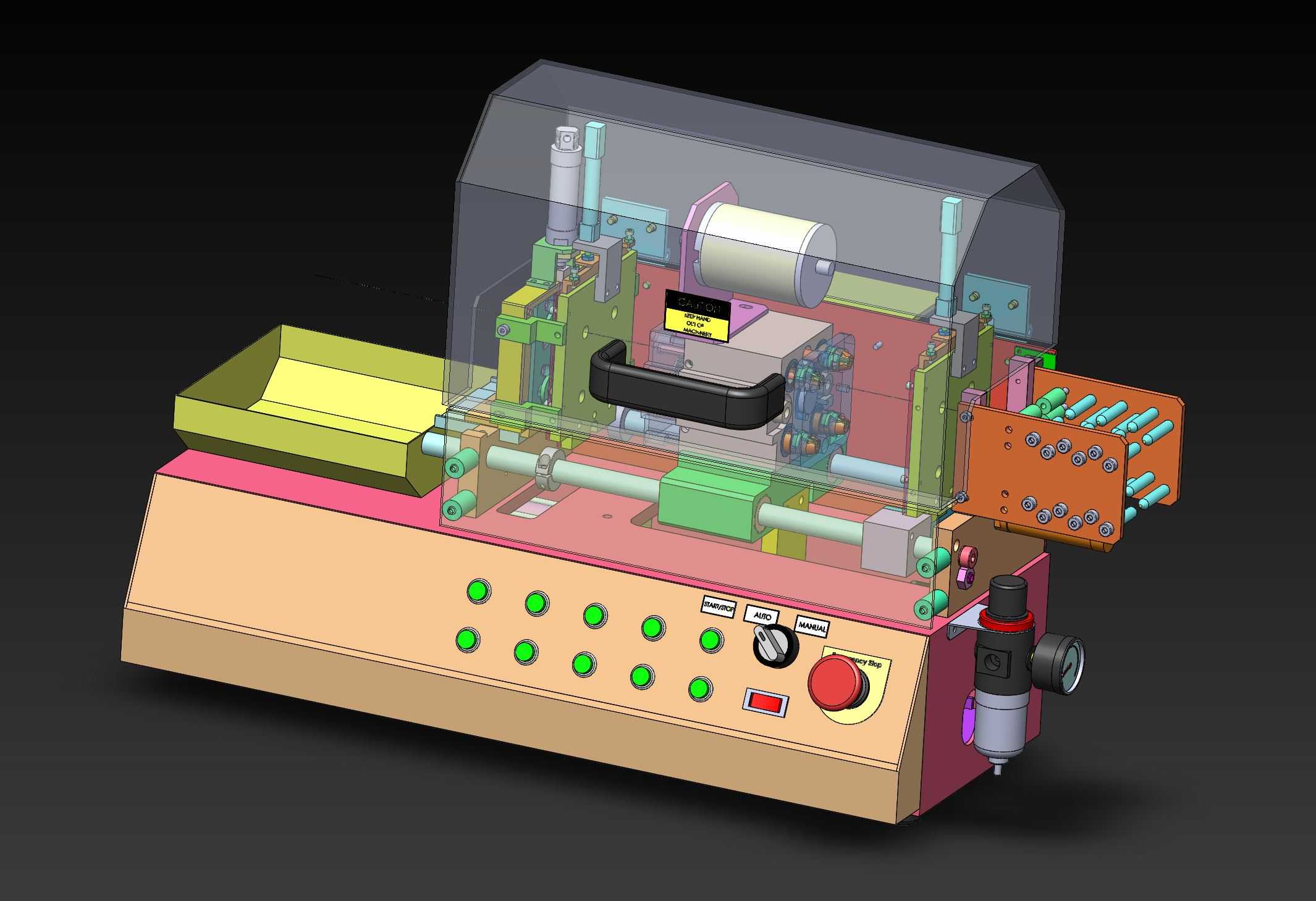

　　该设备主要面向电子线束、小型绳带加工场景，可完成多股细线的并拢捻合工序，适配玩具内部连接线、小型电器引线等小线径线材的加工需求，在小型电子配件组装车间、线束加工工坊的产线工位中可作为独立工序设备布置，也可对接前后端裁线、端子压接工位组成小型加工单元。设备操作区域设置在机身正面，排布多组控制按钮与急停开关，操作人员可在正面完成上下料、参数调整、启停控制等全部操作，机身侧面设置气源处理组件，为设备内部的气动执行元件提供稳定的过滤调压气源，适配车间常规0.5-0.7MPa供气压力范围。上部作业区域设置透明防护外罩，既可以观察内部捻线、送线机构的运行状态，也能避免作业过程中线头甩出、机构误触带来的安全隐患，防护罩采用快拆结构设计，日常维护、

　　换型调整时可快速拆卸，无需额外工具。设备内部集成送线定位、多股线夹持、旋转捻合、成品导出几个核心功能模块，送线端设置多组并行导柱，可同时容纳多股线材同步送入，夹持机构采用气动夹指设计，夹持力可通过气源压力调整，避免夹伤细线绝缘层或出现夹持打滑的问题，捻合旋转组件采用同轴传动设计，保证多股线捻合过程中张力均匀，不会出现单股线松脱、捻距不均的问题。机身底座采用钣金折弯焊接结构，底部预留安装固定孔位，可直接固定在标准工作台面，也可搭配独立机架落地布置，整体外形宽度控制在800mm以内，深度不超过600mm，占用工位面积小，适合小型车间的紧凑布局。出料端设置倾斜导料槽，捻合完成的线材可顺着导料槽滑落到集料区域，无需人工手动取件，

　　减少操作人员的重复动作。设备的控制逻辑采用常规继电器回路实现，无需复杂编程，现场维护人员可快速排查故障，调整捻合长度、捻距参数时仅需更换对应位置的限位块、调整传动轮的传动比即可，换型成本低，适配小批量多品种的线材加工需求。内部走线全部采用线槽规整布置，气动管路沿机身型材框架排布，避免管线与运动部件产生干涉，运动副位置预留润滑注油孔，日常保养时可直接加注润滑脂，无需大范围拆解设备。
