直角加强型带孔安装固定支架结构

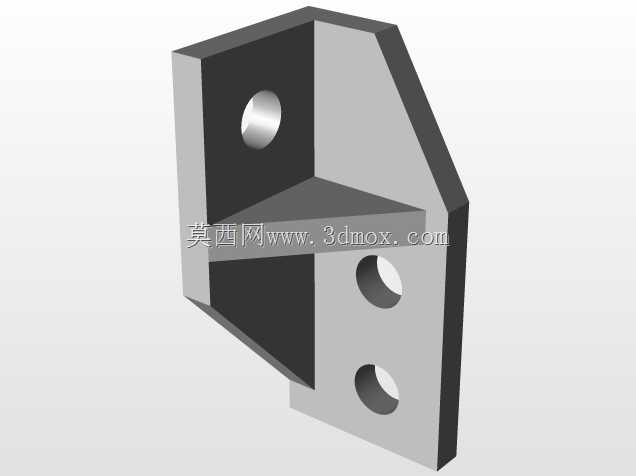

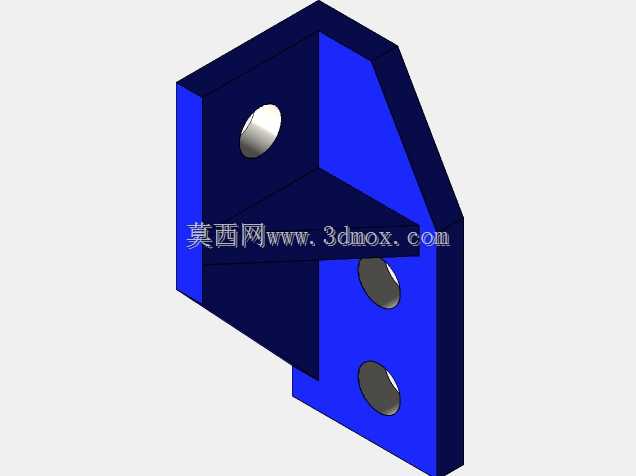

　　在各类工业装配场景中，直角类固定连接件是设备机架拼装、工装夹具搭建、生产线工位附件固定环节里用量极大的基础构件，这类构件看似结构简单，却直接决定了装配后整体结构的连接刚性与长期使用稳定性，不少现场装配出现的连接位松动、受力变形、定位偏移问题，追根溯源往往是初期选型的角型连接件结构设计不合理，或是安装孔位匹配度不足导致的。这款带三角加强筋的直角安装支架，在结构设计上首先考虑了垂直双向承载的受力需求，区别于无加强结构的薄型直角角码，其在两个垂直安装面的内角位置设置了一体化的三角加强肋，肋板与两个安装面采用等壁厚过渡设计，避免了直角连接处的应力集中问题，当垂直面承受侧向倾覆力矩、水平面承受竖向压载时，

　　加强肋可以将集中应力快速分散到两个安装面的整体板面，不会出现直角根部因长期交变载荷产生的焊缝开裂或者板材弯折变形问题。从安装边界来看，支架的水平安装面设置了两个同轴排布的圆形通孔，孔位间距按照常规工业铝型材、型钢机架的安装孔距标准设计，可直接适配常用规格的内六角螺栓、六角头螺栓进行紧固，无需现场二次扩孔调整；垂直安装面设置了一个同规格的圆形安装孔，可用于与待固定的功能附件、侧装面板、导向构件进行连接，三个安装孔均做了沉孔余量设计，螺栓紧固后头部可完全没入板面以下，不会出现螺栓头突出板面干涉其他装配部件的问题。在实际应用场景中，这类支架可覆盖多类装配需求：在自动化生产线的型材机架搭建中，可作为横梁与竖梁的直角位辅助加固件，

　　弥补型材角槽连接件在大载荷工位的刚性不足问题；在工装夹具制作中，可作为气缸、传感器、导向滑轨的侧装固定座，直接通过螺栓锁紧在工作台面或者夹具立板上，无需额外焊接固定支座，减少焊接变形带来的定位误差；在小型设备的机壳内部装配中，可作为电气元件安装板、管路固定卡扣的连接支座，其一体化的成型结构比分体拼接的固定件少了多个连接累积误差，装配后的位置精度更易保证。设计这类支架时，首先要明确两个安装面的平面度公差要求，两个安装面的垂直度公差需要控制在合理范围内，否则安装后会出现被固定件倾斜、螺栓强行锁紧产生内应力的问题；安装孔的位置度公差需要匹配对应螺栓的间隙配合要求，既要保证装配时螺栓可以顺利穿入，也要避免孔位间隙过大导致安装后部件出现窜动；

　　加强肋的厚度不需要超过安装面的壁厚，过厚的肋板反而会在成型过程中产生缩痕，或是在受力时出现应力转移到安装孔周边导致孔位变形的问题。另外，支架的两个安装面外缘做了小角度的切边处理，既可以去除加工后的锐边毛刺，避免装配时划伤操作人员，也可以在安装空间狭窄的场景下，避开相邻构件的干涉边角，提升装配适配性。在承载能力匹配上，这类支架适合中等载荷的固定场景，不需要额外增加焊接补强，只要按照规定的螺栓扭矩进行紧固，就可以满足长期静载以及小幅振动工况下的连接可靠性，相比采用厚板材无加强筋的直角支座，这种带三角肋的结构在同等重量下的抗变形能力可以提升40%以上，兼顾了结构刚性与材料成本的平衡。
