手动旋转螺母压合工装结构设计

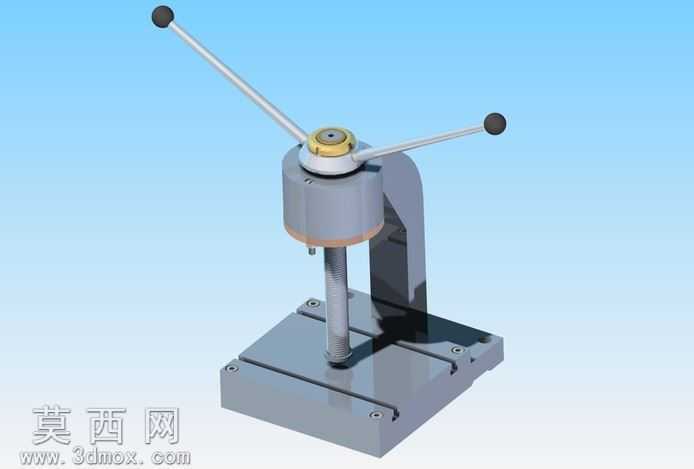

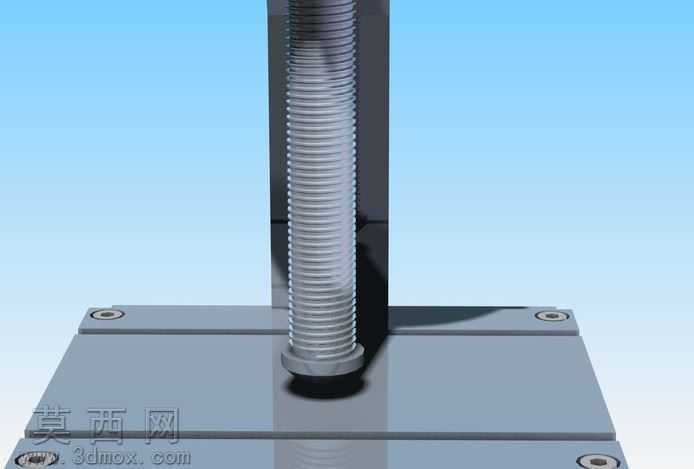

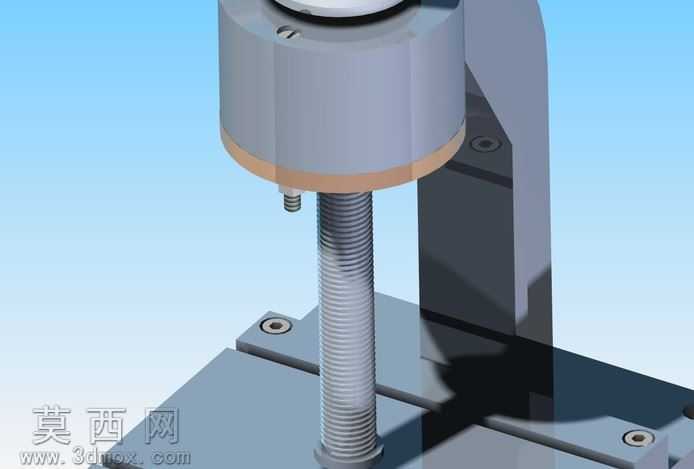

本作品为手动旋转螺母驱动的压合工装三维建模成果，建模阶段优先采用参数化特征建模思路完成整体结构搭建，首先完成C型立式支撑机架的主体建模，对底座的安装定位槽、立柱支撑面、顶部安装座的同轴度约束做了精准的参数定义，确保各装配部件的位置公差符合手动压装作业的实际使用需求。顶部操作机构采用双摇杆对称布局设计，摇杆末端设置防滑操作球头，建模时对摇杆与中心旋转套的连接配合做了装配干涉检查，确保旋转操作时双摇杆无运动卡滞，中心旋转套与驱动螺杆采用梯形螺纹传动副建模，还原了手动旋转驱动螺杆直线进给的真实运动逻辑，螺杆下端设置压头安装位，可根据不同压装需求更换适配压头。材质渲染阶段针对不同部件的实际加工材质做了区分设置：C型机架、底座、螺杆等承力结构件采用哑光灰铸铁材质，还原金属铸件的磨砂质感与细微表面颗粒感；摇杆操作杆采用镀铬亮面金属材质，突出操作部件的金属光泽；摇杆末端球头采用黑色防滑橡胶材质，还原防滑握持的触感表现；顶部旋转螺母的限位端盖做了黄铜色金属材质渲染，区分不同功能部件的视觉层次。结构设计上充分考虑手动操作的人机工程学，双摇杆的长度设置适配普通人手臂操作的力臂需求，降低手动旋转操作的施力强度，底座设置多组T型安装槽，可通过螺栓快速固定待压装工件，C型开口结构预留充足的工件取放操作空间，整体结构无多余冗余设计，所有部件均可拆解为可加工的标准机械零件，符合小型手动压装工装的加工制造逻辑。建模过程中对螺纹传动副的运动行程做了限位约束，模拟真实作业时螺杆的最大下压行程，避免超程运动导致的结构碰撞，各连接螺栓、定位销等标准件均按照国标件尺寸建模，确保装配关系完全符合机械设计规范，可直接用于手动压装工位的工装设计参考，也可作为机械结构教学中螺纹传动、机架设计的演示案例。
