硬盘安装固定钣金托架结构设计

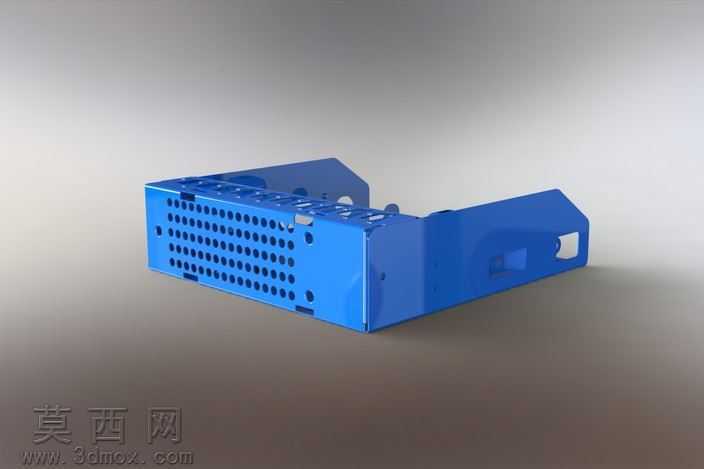

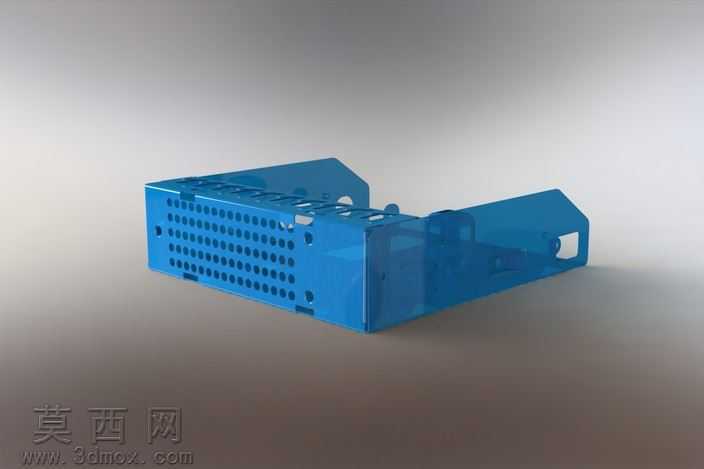

本作品为硬盘安装固定用钣金托架，采用三维参数化建模方式完成全结构设计，建模过程严格遵循钣金加工工艺规范，所有折弯、冲孔、切边特征均预留合理的工艺余量，确保模型可直接对接钣金下料、折弯成型的生产流程。建模阶段先绘制托架主体的基础钣金轮廓草图，通过基体法兰特征生成基础薄板结构，再依据硬盘安装的定位需求，依次绘制侧边安装耳、端部固定卡扣的轮廓，通过边线法兰、斜接法兰特征完成侧边围挡结构的搭建，过程中精准控制折弯半径与板材厚度的匹配比例，避免出现加工干涉或成型后结构强度不足的问题。针对托架侧面的散热需求，采用线性阵列特征完成多组通风散热孔的排布，孔位间距、孔径大小均经过散热效率与结构强度的双重校核，既保证硬盘工作时的热量可顺利散出，也不会因开孔过多降低托架整体的抗形变能力。材质渲染阶段选用半透明蓝色工程塑料质感与金属钣金质感做对比展示，清晰呈现托架的内部腔体结构与外部轮廓特征，渲染时调整环境光的漫反射参数，让折弯处的棱角过渡、孔位的边缘细节都能清晰展现，直观体现结构设计的细节精度。结构设计上，托架整体采用围合式腔体结构，内腔尺寸完全匹配标准3.5英寸硬盘的外形规格，端部设置的带孔固定耳可直接与机箱硬盘位的安装螺柱对位，侧边的卡扣结构可在安装时起到预定位作用，降低螺丝对位的操作难度，底部预留的走线缺口可方便硬盘供电线、数据线的排布，避免安装时线材被挤压弯折。整个建模过程完全遵循自顶向下的设计思路，先确定硬盘的安装尺寸边界，再逐步细化托架的各个功能结构，所有特征均保留完整的参数化建模历史，可根据不同规格硬盘的尺寸需求快速调整参数生成适配的托架模型，大幅提升同类型结构的设计效率。
