雕刻机用紧凑型弹簧阻尼缓冲构件

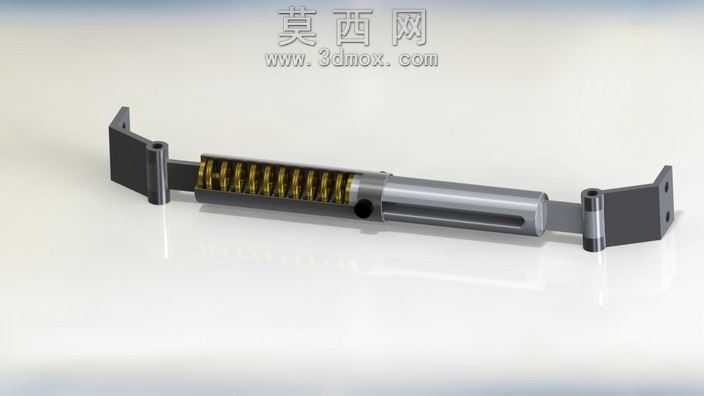

本作品为适配雕刻机工况设计的紧凑型弹簧阻尼器三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先通过草图绘制确定阻尼器的整体安装尺寸、行程范围与各连接端的配合公差，依次完成缸体、活塞杆、内置弹簧、端部铰接安装座、侧装固定支架的实体建模，对铰接孔、安装定位孔、缸体滑槽等关键配合部位做了精确的尺寸约束，确保各部件装配后无干涉问题。模型装配阶段严格按照实际阻尼器的装配逻辑添加配合关系，活塞杆与缸体间添加滑动配合约束，铰接销轴与安装座间添加旋转配合约束，内置弹簧添加可压缩的弹性约束模拟实际工作状态，可直观展示阻尼器伸缩、摆动的全行程动作效果。渲染阶段采用金属材质体系，缸体与活塞杆赋予哑光银白金属材质模拟阳极氧化铝合金质感，端部安装座赋予磨砂钢材质体现结构件的厚重感，内置弹簧赋予亮面弹簧钢材质突出弹性部件的特性，背景采用淡蓝色渐变环境光，搭配柔和的漫反射光照效果，清晰呈现阻尼器的整体结构轮廓与各部件的衔接细节。设计思路上围绕雕刻机的安装空间限制做了紧凑化处理，摒弃冗余的外部结构，将阻尼缓冲结构集成于细长缸体内部，同时采用双端不同的安装结构，一端为铰接耳结构适配活动端的摆动需求，另一端为平板式安装座方便与设备基座固定，可在极小的安装空间内实现稳定的阻尼缓冲效果，有效吸收雕刻机运行过程中产生的振动与冲击，降低设备运行的抖动幅度，提升加工精度。模型结构设计兼顾了实用性与可靠性，缸体侧面开设的观察滑槽可直观查看活塞杆的行程位置，各连接部位均做了圆角过渡处理避免应力集中，整体结构简洁无多余部件，既满足小空间安装的使用需求，又具备稳定可靠的阻尼缓冲性能，可直接用于雕刻机的结构装配模拟、运动仿真验证，也可作为同类紧凑型阻尼部件设计的参考模板。
