CW-12型圆柱蜗杆传动零件结构设计

　　在各类交错轴传动的机械结构中，蜗杆类零件是实现大传动比、低转速高扭矩输出的核心部件，这款CW-12型蜗杆零件，主要适配中小载荷的交错轴传动场景，常见于小型输送设备的减速单元、精密进给机构的传动端、轻工机械的动力传递模块，也可用于小型工装夹具的力矩调节结构中，能够在空间紧凑的安装场景下，替代多级圆柱齿轮传动结构，大幅缩减传动系统的整体占用空间。从实际使用场景来看，这类蜗杆通常和匹配参数的蜗轮配合组成蜗轮蜗杆副，具备反向自锁的特性，也就是只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这一特性让其在起重类小型机构、倾角调节装置中具备独特的应用优势，能够避免负载端反向作用力导致的机构滑移，不需要额外加装制动结构就能实现位置保持，

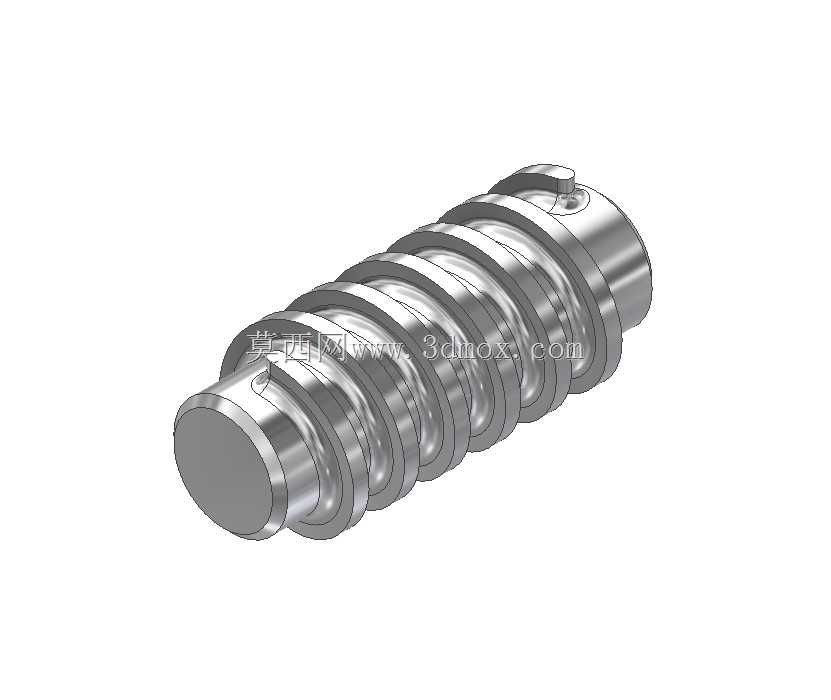

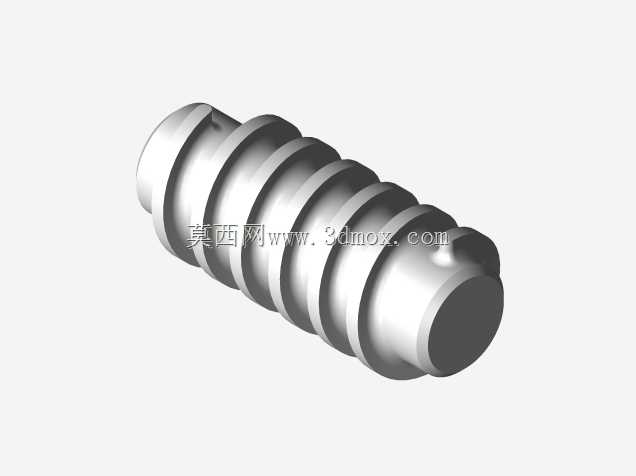

　　降低整套机构的零件数量与装配复杂度。从结构设计层面来看，这款蜗杆采用整体式圆柱蜗杆结构，轴身与螺旋齿部分为一体化加工成型，两端预留的光轴段是轴承安装位，用于装配支撑轴承，将整个蜗杆副固定在减速箱的箱体轴承座孔内，两端轴段的直径公差需要和所选轴承的内孔公差匹配，通常采用k6或者m6的过渡配合，保证轴承内圈和轴段同步转动，避免跑内圈的磨损问题。齿部采用阿基米德蜗杆齿形，加工工艺性较好，在普通车床上就可以完成齿形的粗精加工，不需要专用的复杂刀具，适合小批量的零件加工场景，齿面的粗糙度需要控制在Ra1.6以下，降低和蜗轮啮合过程中的摩擦阻力，减少传动过程中的发热与磨损，提升整套传动副的使用寿命。在设计过程中，需要重点关注蜗杆的导程角参数，

　　导程角的大小直接影响传动效率和自锁性能，导程角越小，自锁性能越好，但传动效率会相应降低，导程角过大则会失去自锁特性，需要根据实际应用的载荷、转速、是否需要自锁的需求来平衡参数选择。这款蜗杆的螺旋齿部分齿距均匀，齿形的轴向剖面为直线齿廓，和蜗轮啮合时的接触为线接触，承载能力比交错轴斜齿轮传动更高，运行过程中的噪音更低，传动平稳性更好，适合对传动噪音有要求的民用轻工设备场景。安装边界方面，两端轴颈的同轴度需要控制在0.02mm以内，避免装配后出现转动卡滞、齿面偏磨的问题，轴端可以根据安装需求加工螺纹孔或者键槽，用于连接动力输入端的联轴器或者带轮，传递电机输出的扭矩。齿顶圆和箱体内部的避让空间需要预留至少2mm的间隙，

　　避免转动过程中和箱体内壁、润滑结构发生干涉，同时要预留足够的润滑空间，保证啮合齿面能够充分接触润滑油，形成稳定的油膜，降低齿面的磨损速率。在实际选型匹配过程中，需要注意蜗杆和蜗轮的中心距公差，中心距的偏差会直接影响齿面的接触斑点位置，理想状态下接触斑点应该分布在齿面的中部位置，偏向啮出端，这样能够保证传动过程中形成动压润滑油膜，降低摩擦损耗，如果中心距偏差过大，会导致接触斑点偏向齿顶或者齿根，加剧齿面磨损，严重时甚至会出现卡齿、断齿的失效问题。此外，这类蜗杆的材料通常选用45号钢或者40Cr合金钢，经过调质处理后齿面进行高频淬火，硬度达到HRC45-55，兼顾芯部的韧性和齿面的耐磨性，能够承受中等载荷下的长期交变应力，避免出现齿面点蚀、轮齿折断的失效形式。和普通的圆柱齿轮传动相比，蜗轮蜗杆传动的单级传动比可以做到5-100，结构非常紧凑，在需要大减速比的场景下，不需要布置多级齿轮，能够大幅缩减减速箱的整体体积和重量，这也是这类零件在小型设备、精密机构中被广泛应用的核心原因。在装配过程中，需要调整蜗杆的轴向间隙，通过两端轴承的端盖垫片厚度来控制轴向窜动量，轴向窜动量过大会导致传动过程中出现冲击、反向回程间隙过大的问题，影响传动精度，窜动量过小则会导致轴承预紧力过大，转动阻力升高，运转过程中发热严重，降低轴承和蜗杆的使用寿命，通常中小规格的这类蜗杆轴向窜动量控制在0.01-0.03mm区间，能够兼顾传动精度和运转流畅性。
