铜制滑动轴承支撑连接座结构

项目分类:轴承座 发布时间:2021-12-10 ID:441917
  • 铜制滑动轴承支撑连接座结构
  • 铜制滑动轴承支撑连接座结构
  • 铜制滑动轴承支撑连接座结构

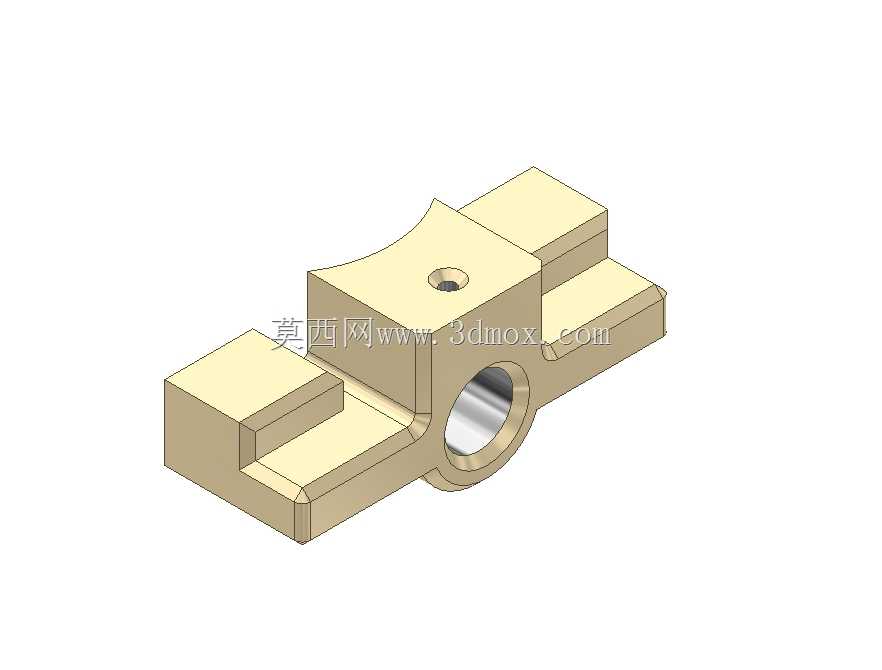

  该零件属于传动系统中的滑动支撑类构件,主要应用于中小载荷的低速传动工位,常见于轻工输送设备、小型工装夹具的转轴支撑环节,也可作为非标自动化设备中导杆的滑动承载座使用,适配轴径公差带为H7的光轴或转轴,能够在无持续润滑的工况下提供稳定的径向支撑,同时兼顾轴向的限位作用。从结构设计来看,零件主体采用锡青铜材质加工,本体中部为贯通的轴承安装孔,孔壁预留了均匀的储油槽间隙,可在装配时填充润滑脂,降低轴与孔之间的滑动摩擦系数,减少长期运行的磨损量。零件上部设置有内螺纹定位孔,可拧入紧定螺钉实现穿入轴的轴向锁止,避免轴在运转过程中出现轴向窜动,保障传动精度的稳定性。零件下部为对称分布的双凸台安装结构,凸台侧面加工有定位贴合面,

  安装时可嵌入设备安装基板的对应卡槽内,无需额外加工定位销孔即可实现快速对位,凸台平面预留的安装孔位可通过内六角螺栓与安装基面锁紧,安装后整体抗剪切强度能够满足额定载荷下的冲击受力要求。零件上部的弧形凹槽结构,是为了避让相邻安装的传动构件,避免设备运行过程中与周边的连杆、齿轮等零件发生运动干涉,凹槽的曲率半径经过匹配计算,与相邻运动件的外轮廓保持1.5mm以上的安全间隙,即使在传动件出现小幅跳动的工况下也不会发生剐蹭。从安装边界来看,该零件的整体安装基面平面度要求控制在0.02mm以内,安装时需保证轴承孔的轴线与安装基面的平行度公差不超过0.03mm/100mm,避免轴穿入后出现别劲现象,加剧轴与孔的异常磨损。

  零件的两侧凸台间距为固定尺寸,适配标准宽度的安装槽,可直接替换同规格的粉末冶金轴承座,互换性较强。在实际选型应用中,该支撑座更适合环境温度不超过120℃、线速度低于2m/s的传动场景,相比铸铁材质的轴承座,铜制本体的自润滑性能更优,在不便频繁加注润滑油的封闭工装内部使用时,维护周期可延长3倍以上。设计过程中,该零件的壁厚经过受力仿真校核,轴承孔周边的壁厚满足径向载荷下的强度要求,不会出现受力开裂的问题,上部的紧定螺钉孔深度经过严格控制,拧入螺钉后不会穿透轴承孔内壁,避免螺钉端部刮伤轴的表面。零件的所有棱边均做了0.5mm的倒角处理,既可以去除加工毛刺避免装配时割伤操作人员,也能够在安装时起到导向作用,让零件更顺畅地卡入安装卡槽。

  在三维建模过程中,该零件的特征结构清晰,所有安装孔位、配合面的尺寸均标注完整,可直接导入工程图模块生成加工图纸,也可导入装配体中直接进行虚拟装配验证,检查与周边零件的干涉情况,减少实物试装的迭代次数。对于需要定制改型的场景,可在原有模型基础上调整轴承孔直径、安装凸台的间距以及上部紧定孔的规格,快速衍生出适配不同轴径、不同安装空间的系列化支撑座零件,大幅缩短非标设计的周期。
