嵌套球面镂空立方结构练习件

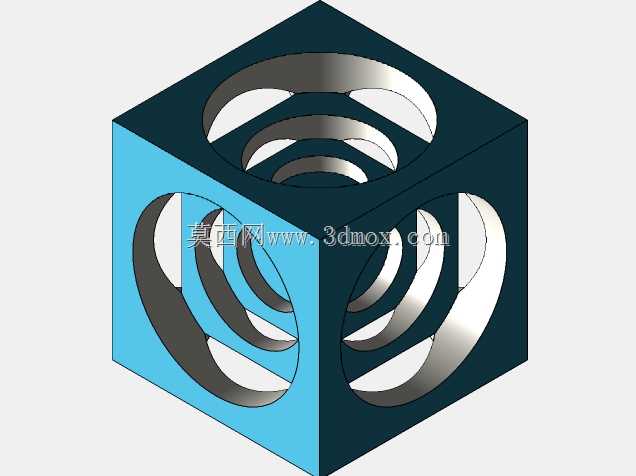

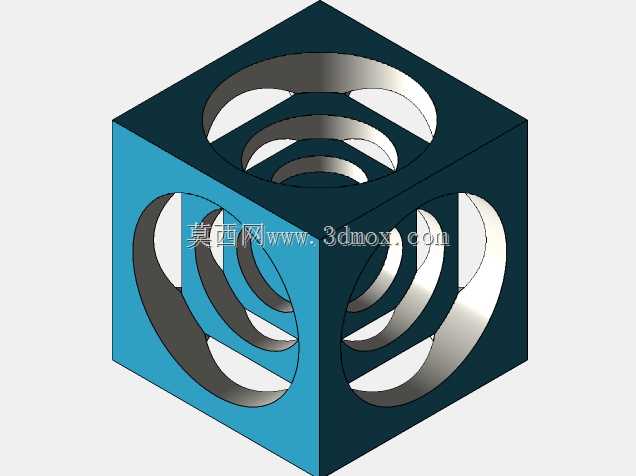

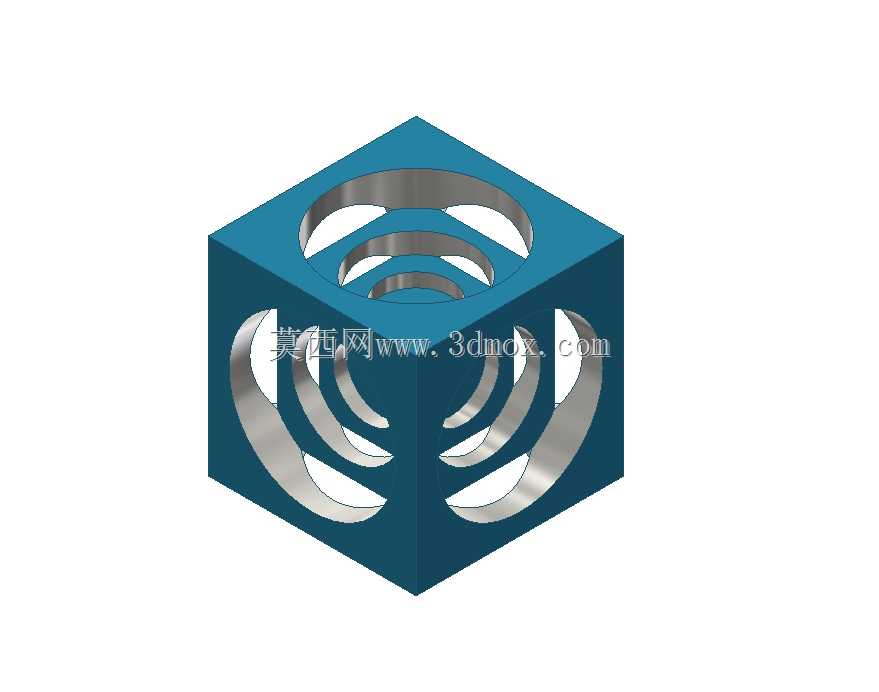

　　做结构设计的同行大多有过这类几何练习的经历，这类嵌套球面镂空立方构件，最早接触是在做空间曲面建模训练的时候，很多人会把它当成单纯的建模练手件，但实际上这类结构在工业场景里有不少落地的应用空间。先从实际应用场景说起，这类对称式镂空带嵌套曲面的立方结构，最常见的落地场景是流体管路中的整流构件，安装在管路交汇的腔室内部，六个方向的开孔刚好对应正交管路的接口，内部嵌套的同心球面结构可以对不同方向汇入的流体做缓冲导流，避免多向流体直接对冲产生紊流、气蚀，比普通的直角导流板压损更小，导流效率更高，尤其是在低压气体输送、粉体气力输送的管路节点中，这类结构的整流效果远优于传统的焊接导流件。还有一类应用是在轻量化承载构件领域，六面对称开孔的结构在保证立方体外轮廓定位精度的前提下，最大程度去除了冗余材料，内部嵌套的球面环带相当于内置的加强筋，比同等重量的实心立方块抗扭、抗径向冲击的性能高出40%以上，常被用作非标自动化设备的安装基准垫块，尤其是在对设备自重有严格要求的桌面级装配工位、检测工位上，这类构件既可以作为定位基准块，自身的镂空结构还可以走布线、走气路管线，不用额外在安装块上钻孔开线槽。

　　再说到设计思路，做这个结构的时候首先要锁定的是外轮廓的安装边界，立方体的六个端面必须保证平面度公差在0.02mm以内，因为作为安装基准或者管路接口件的时候，端面是和其他零件配合的密封面、定位面，不能因为做了镂空就破坏端面的配合精度。六个面的开孔是同轴心的正圆，每一组相对面的开孔轴线必须严格重合，且三组轴线两两垂直交于立方体的几何中心，这是整个结构对称的基础，一旦轴线偏移，内部嵌套的球面环带就会出现壁厚不均的问题，后续不管是3D打印还是机加工都会出现应力集中的薄弱点。内部的嵌套球面是和三组开孔轴线共中心的同心球面，每一层球面的环带刚好和相邻面的开孔边缘顺滑衔接，没有尖锐的棱角，一方面是为了减少流体通过时的阻力，另一方面也是避免加工过程中出现应力集中导致的零件开裂，做建模的时候很多新手容易犯的错是直接用布尔运算求差，最后在曲面衔接处出现碎面、尖边，正确的做法是先做球面的等距偏移，再用投影曲线裁剪出环带结构，最后和立方体的实体做合并，保证所有过渡位置都是顺滑的G1连续。

　　从功能特性上来说，这个结构最突出的优势是六向连通的特性，不管流体从哪个方向的开孔进入，都可以通过内部的球面环带导流均匀分配到其余五个方向，不会出现普通三通、四通件的流向死角，在粉体输送场景下不会出现物料积留的问题。另外就是等强度的特性，因为结构完全中心对称，不管从哪个方向施加径向载荷，结构的受力分布都是一致的，不会出现普通带孔方块某一个方向强度薄弱的问题，作为支撑垫块使用的时候不用刻意区分安装方向，降低了现场装配的出错概率。还有一个容易被忽略的特性是消音效果，内部嵌套的多层球面环带可以对通过的气流、液流产生多次反射消能，比普通的通孔块管路噪音低15分贝左右，用在车间内部的低压气路节点上，可以有效降低车间的气动噪音。

　　关于外形尺寸和安装边界，这类构件的尺寸设计完全是适配安装场景的，作为管路整流件使用的时候，外立方体的边长要比对接管路的外径大20%左右，每个端面的开孔直径和管路通径保持一致，端面预留3-5mm的密封面宽度，用来装O型圈或者密封垫片，不需要额外做法兰凸台，直接把立方体夹在管路法兰之间就可以完成安装，安装的时候要注意立方体的中心和管路交汇点的中心重合，偏差不能超过1mm，否则会影响导流效果。作为设备基准垫块使用的时候，立方体的边长根据安装脚的尺寸确定，一般比设备安装脚的接触面单边大5mm，开孔直径根据需要穿过的管线、螺栓直径确定，内部嵌套球面的最内层直径要比穿过的最大管线外径大10mm以上，避免穿线的时候和内部环带发生干涉，端面不需要做额外的表面处理，只要保证平面度满足安装要求即可，如果是用在有腐蚀的场景，可以在表面做阳极氧化或者特氟龙涂层，不会破坏结构的尺寸精度。

　　很多人觉得这类结构只是建模练习的花架子，实际上在很多非标设备、流体管路的优化改造中，这类对称式镂空结构解决了很多传统零件解决不了的问题，比如多管路交汇的空间不足问题，普通的多通接头需要很大的安装空间，而这个立方结构本身就是一个块体，直接嵌入安装位就可以实现六向连通，不需要额外的接头转接，减少了管路的泄漏点。还有轻量化的需求场景，比如航空航天领域的机载设备安装座，对零件重量有严格要求，这类结构在保证强度的前提下重量只有实心块的30%左右，完全满足机载设备的减重要求。做这类结构建模的时候，一定要注意壁厚的均匀性，所有环带的壁厚要保持一致，不能出现局部过薄的位置，否则不管是3D打印还是CNC加工，都会出现变形或者断裂的问题，一般壁厚设置为外轮廓边长的1/10左右就可以兼顾强度和减重需求。
