异径弧形汇流导流槽结构件

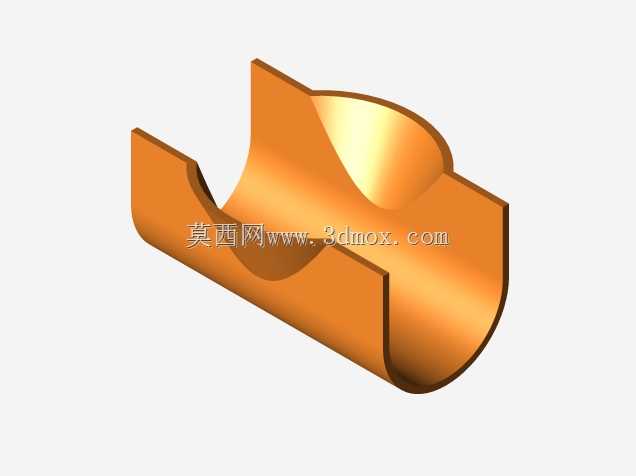

　　这类弧形汇流导流结构件，常出现在散料输送、流体汇流、工业通风除尘的管路衔接工位，比如粮食加工线的物料溜管转接处、除尘系统的支管汇流节点、小型灌装机的料流导向段，核心作用是让两个不同走向的流道内的介质平滑过渡汇合，避免直角衔接带来的物料卡滞、流阻陡增、局部磨损过快的问题。从结构形态来看，该构件采用半开放U型截面设计，主体为弧形过渡的槽体，两端分别衔接不同走向的管路或槽道，中间的弧形凹面是核心导流面，曲面曲率经过平滑过渡处理，不存在突变的折角，能让介质在流经汇合区域时，顺着曲面自然改变流向，减少对槽壁的直接冲击。设计这类构件时，首先要匹配上下游衔接的流道内径，两端的U型开口尺寸必须和对接的槽道、管路外径完全契合，

　　安装时通常采用抱箍或者焊接的方式固定，安装边界需要预留出两端至少1.5倍管径的直线段，避免衔接处出现错位漏料、漏风的问题。槽体的壁厚选择要结合输送介质的特性确定，如果是输送矿石、砂石这类磨琢性强的散料，壁厚需要适当加厚，或者在导流曲面内侧额外贴附耐磨衬板；如果是通风、普通流体输送场景，常规钣金壁厚即可满足强度需求。不同于封闭的三通管件，这种半开放的槽式汇流结构，更适合大粒径散料、含有少量结块物料的输送场景，半开放的结构也方便日常检修时清理槽内的卡堵杂物，不需要完全拆卸管路就能完成疏通作业。建模过程中，核心难点在于中间汇流曲面的顺滑构建，需要保证两个方向的槽体曲面在汇合处G2连续，不能出现棱边，否则实际使用时介质会在棱边处形成堆积，

　　长期运行后会逐步堵塞流道。同时槽体的翻边结构也要同步设计，两端的连接翻边需要和对接件的安装孔位匹配，翻边的平面度要控制在合理公差范围内，避免安装后出现密封间隙。实际选型应用时，要注意该构件的安装倾角，导流面的朝向必须顺着介质的流动方向，不能反向安装，否则会导致介质直接冲击槽体的端壁，不仅会大幅提升流阻，还会加速构件的局部磨损，缩短使用寿命。在一些小型生产线的物料转接工位，这类构件还可以配合防尘盖板使用，在半开放的槽体上方加装可拆卸的盖板，既保留了方便清理的优势，又能避免输送过程中粉尘外溢，满足车间的环保要求。从受力角度来看，构件运行过程中主要承受介质的冲击载荷和自身重量，安装时需要在弧形汇流段的下方设置支撑托架，避免长期运行后槽体因为重力和冲击出现变形，导致衔接处错位。
