斯特林发动机置换器不锈钢曲柄结构

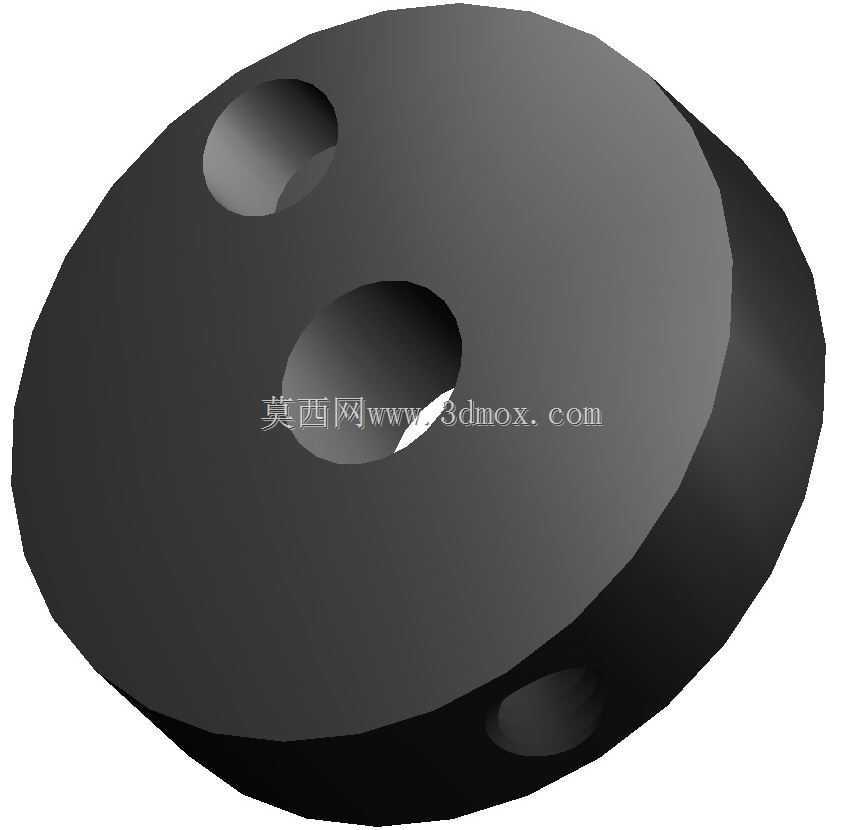

　　在小型外燃式热机的动力传递链路里，置换器曲柄是衔接置换器往复动作与曲轴旋转输出的核心受力构件，这类构件常见于教学演示用斯特林发动机、小型低温差余热回收斯特林发电装置、便携式户外温差发电模组等场景，承担着把置换器的直线往复位移精准转化为曲轴端定角度回转运动的作用，直接决定置换器与动力活塞之间的相位匹配精度，一旦曲柄的孔位同轴度、偏心距出现偏差，整台斯特林发动机的配气时序就会紊乱，轻则输出扭矩大幅波动，重则出现置换器撞缸、密封件偏磨失效的问题。这款置换器曲柄采用不锈钢材质加工，从结构设计上看，整体采用圆盘式偏心结构，没有多余的减重镂空或者异形凸台，这种设计思路主要是考虑到小型斯特林发动机的转速普遍不高，大多在每分钟数百转到一千余转区间，

　　圆盘式结构的转动惯量均匀，运转时的动平衡更容易控制，不需要额外做动平衡校正就能满足平稳运转的要求，同时不锈钢材质本身的防锈特性，让构件在长期接触冷热交变空气、偶尔沾附冷凝水的工况下，不会出现锈蚀卡滞的问题，适合教学类设备长期存放、户外温差发电装置无维护运行的使用需求。从安装边界来看，构件的主体圆盘厚度需要匹配置换器连杆的安装槽宽度，三个开孔分别对应曲轴固定位、置换器连杆铰接位、动平衡配重校准位，其中曲轴固定孔与中心基准的偏心距是核心设计参数，这个尺寸直接决定置换器的往复行程，设计时需要和动力活塞曲柄的偏心距保持固定相位差，通常为90度夹角，才能保证斯特林循环的配气、压缩、膨胀、排气四个过程顺畅衔接。在实际装配场景中，

　　曲柄的两个铰接孔内需要镶嵌自润滑铜套，避免不锈钢材质直接和铰接销轴对磨，降低长期运转的磨损量，圆盘的外圆面不需要做过高的表面粗糙度处理，因为这个面不与其他构件发生摩擦接触，只需要保证孔位的位置度公差在0.02mm以内，就能满足装配精度要求。不同于内燃机上承受高爆发压力的曲柄构件，斯特林发动机的置换器曲柄受力载荷要小很多，载荷主要来自置换器往复运动的惯性力、以及工质压差作用在置换器上的轴向力，因此不需要做额外的加强筋结构，平整的圆盘结构反而更方便加工，普通的数控车床配合钻铣床就能完成全部加工工序，加工成本更低，也方便爱好者自行复刻制作。在小型余热回收斯特林装置的应用场景里，这类曲柄往往需要长期在60到200摄氏度的环境温度下工作，

　　不锈钢材质的线膨胀系数稳定，不会因为温度变化出现孔位尺寸偏移导致的装配过紧或者间隙过大问题，能保证设备在宽温度区间内的运转稳定性。设计这类构件的时候，首先要根据置换器的设计行程确定偏心距尺寸，再根据连杆小头的孔径确定铰接孔的直径，曲轴固定孔的尺寸要匹配所选曲轴的轴径，三个孔的位置确定之后，再核算整体的转动惯量，通过调整第三个配重孔的大小或者位置，让曲柄整体的质心落在曲轴回转轴线上，减少运转时的振动。很多入门级的斯特林模型容易出现运转卡顿、启动困难的问题，很大一部分原因就是曲柄的偏心距误差过大、或者孔位垂直度不足，导致连杆运动时出现别劲的情况，这款曲柄的结构设计把所有安装孔都布置在同一个圆盘本体上，一次装夹就能完成所有孔位的加工，能最大程度降低装夹带来的位置误差，从加工工艺层面保证了构件的精度稳定性。另外，不锈钢材质的曲柄相比常见的铝合金、黄铜材质曲柄，抗疲劳强度更高，在设备频繁启停、转速反复波动的工况下，不会出现孔位开裂、变形的问题，使用寿命更长，不需要频繁更换维护。在教学演示设备的应用场景中，这类外露的圆盘式曲柄也能更直观地向学习者展示曲柄连杆机构的运动原理，观察者可以清晰看到偏心结构如何带动连杆做往复运动，帮助理解斯特林发动机的配气动作逻辑，相比异形结构的曲柄，教学展示效果更好。
