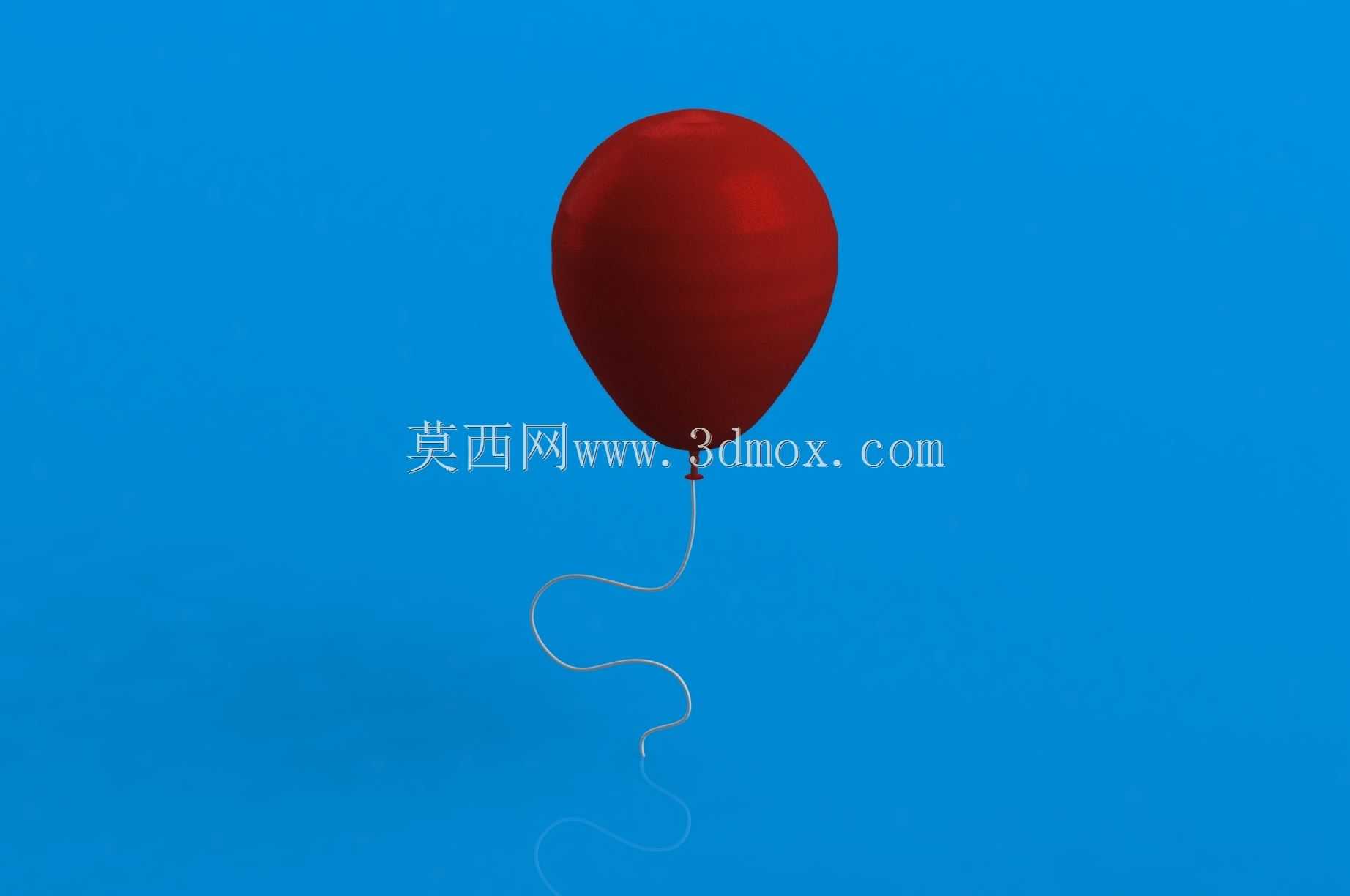

带牵引绳红色充气气球三维结构设计

　　日常做场景类三维装配的时候，经常会碰到需要还原轻质充气装饰件的需求，这类构件虽然不属于传统传动或承载类机械零件，但在展会布置装置、儿童游乐设施配套、主题活动布景结构、商业美陈设备的装配设计里，是很常见的配套组成部分，很多新手建模的时候容易把这类柔性充气件做的生硬，要么曲面过渡不自然，要么忽略了充气状态下的表面张力特征，和实际使用状态偏差很大。

　　做这个气球结构的时候，首先要明确它的实际使用边界：常规作为装饰用途的乳胶气球，充气完成后整体轮廓是上宽下窄的水滴形回转体，不是标准正球体，顶部因为乳胶拉伸均匀是圆润的弧面，靠近底部封口的位置因为捆扎约束，曲面会自然向内收窄，形成平滑的过渡锥面，不会出现生硬的折角。建模的时候优先用回转特征做主体基础轮廓，先绘制半剖面的样条曲线，曲线曲率要顺着充气后的张力走向调整，靠近顶部的位置曲率半径大，曲面更平缓，往下靠近封口处曲率逐渐收紧，保证回转完成后整个外表面的高斯曲率连续，不会出现局部反光不均的问题，和实际乳胶材质充气后的表面质感匹配。

　　气球底部的封口位置，要考虑和牵引绳的连接结构，实际使用中是用乳胶自身的弹性收口捆扎，不会额外增加硬质连接件，所以建模的时候在收口位置做一个微小的环形凹槽，模拟捆扎后乳胶被勒紧的形变，这个细节虽然小，但能大幅提升模型的真实感，不会让气球看起来像是悬浮的独立球体。牵引绳部分属于柔性构件，实际使用中因为气球自身的浮力和空气扰动，会呈现自然的波浪形悬垂状态，不能用直线或者规则圆弧来做，绘制3D草图的时候要顺着重力方向调整曲线的挠度，靠近气球封口的位置因为受向上的浮力牵引，曲线段更陡，往下远离气球的位置，绳子受自身重力影响，弯曲弧度更大，曲线的拐点要自然分布，避免出现规律重复的波浪形态，那样会显得很刻意，不符合真实绳子的悬垂状态。

　　从安装边界来看，这类气球如果是配套固定在机械装置上，比如游乐设备的装饰点位、展会展台的支撑结构上，牵引绳的末端需要预留固定端的连接余量，一般绳子总长度根据使用场景调整，常规室内装饰用的牵引绳长度在1米到1.5米区间，气球主体充气后的最大直径在25厘米到30厘米之间，整体占用的空间范围要考虑在装配体里不会和周边的硬质结构件发生运动干涉，尤其是如果配套在有动作的机构上，要预留出绳子随机构摆动的空间，避免运动仿真的时候出现穿模问题。

　　材质设计上，主体乳胶部分要设置半透明的哑光质感，表面带轻微的粗糙度，模拟乳胶充气后的漫反射效果，红色的饱和度要适中，不能过于艳丽，因为乳胶本身有一定的透光性，光线照射下边缘位置会有轻微的透光亮边，这个细节在渲染的时候要调整材质的次表面散射参数，还原真实的乳胶光学特性。牵引绳用普通的棉绳质感，表面带细微的纤维纹理，粗糙度比气球表面高，反光更弱，和主体形成材质上的区分。

　　很多人做这类装饰类构件的时候容易忽略工程实用性，觉得只是个外观件随便做做就行，但实际上在做完整的设备装配或者场景仿真的时候，这类构件的外形准确度、空间占位是否合理，直接影响整个装配体的干涉检查结果，尤其是做运动仿真的时候，如果气球的轮廓尺寸不对，或者绳子的悬垂形态不符合实际，仿真过程中就会出现虚假的干涉报警，影响整体设计校验的效率。另外在做渲染输出方案效果图的时候，这类柔性装饰件的细节到位，能大幅提升整个方案的真实感，让客户更容易理解最终的落地效果。

　　建模过程中还要注意，气球主体是薄壁结构，实际乳胶壁厚在0.2毫米左右，所以完成外表面建模后，要向内等距壁厚生成内表面，不要做成实心结构，一方面是符合实际产品的结构特征，另一方面如果后续需要做有限元分析，比如模拟气球充气后的形变、不同气压下的表面应力分布，薄壁结构的网格划分更准确，计算结果也更贴近实际情况。封口位置的壁厚可以稍微做厚一点，因为实际捆扎的位置乳胶堆叠，厚度比其他位置大，结构强度也更高，这个细节在做结构分析的时候会影响应力集中的位置判断，不能省略。

　　牵引绳和气球的连接位置要做装配约束，把绳子的上端和气球封口的环形凹槽做同轴配合，同时添加接触约束，模拟绳子系在封口上的固定状态，后续如果做动力学仿真，绳子可以随气球的浮动自然摆动，不会出现连接位置脱离的问题。绳子本身可以用柔性件建模方式，设置合理的弯曲刚度，模拟棉绳柔软可随意弯曲的物理特性，不要做成刚性杆，那样就失去了真实感。

　　在实际的工程应用里，这类充气装饰件经常会配套在自动售卖设备、节日活动的机械装置、儿童游乐设施的外装饰上，设计的时候除了外观，还要考虑气球的固定方式，牵引绳末端的固定结构要和设备上的安装点位匹配，一般是用小的塑料扎带或者绳夹固定在设备的支架上，固定位置要隐蔽，不影响整体外观，同时要保证连接强度，避免设备运行过程中气球脱落。如果是户外使用的场景，还要考虑风载对气球的作用力，模型里可以预留牵引绳的加粗余量，或者增加多点固定的连接位，提升抗风能力。

　　总的来说，这类看似简单的装饰类三维模型，实际上也需要结合实际使用场景来调整结构细节，不能只追求外观形似，还要考虑后续装配、仿真、渲染的全流程使用需求，让模型既能满足外观展示的要求，也能支撑工程设计环节的校验工作，这也是做机械三维建模和单纯做动画建模的核心区别，每一个结构细节都要对应实际的使用需求，没有多余的特征，也不能遗漏关键的结构细节。
