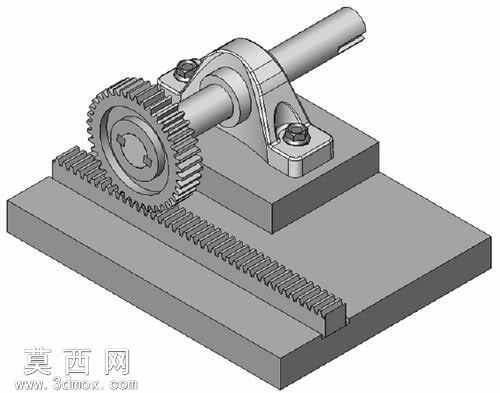

齿轮齿条啮合传动机构三维设计

本作品为齿轮齿条啮合传动机构的三维建模成果，建模过程中严格遵循机械设计的尺寸规范与传动配合要求，先完成各基础零件的独立建模，再按照实际装配逻辑完成整体组装。首先针对核心传动零件圆柱齿轮进行建模，精准绘制渐开线齿廓曲线，通过拉伸、阵列等特征操作生成完整轮齿结构，对齿轮中心的键槽、定位孔结构进行细节还原，保证轮齿参数符合标准传动模数要求，齿面过渡圆角做了合理处理，避免应力集中问题。其次完成配套齿条的建模，按照与齿轮匹配的齿距、齿高参数生成齿条齿形，齿条本体设计为长条形安装结构，预留与基座贴合的安装基准面，保证齿条固定后的直线度符合传动要求。接下来完成支撑部件的建模，包含剖分式轴承座、传动轴、紧固螺栓、安装底座等零件：轴承座采用上下分体式结构，精准还原轴承安装位、螺栓紧固孔、底座安装凸台的结构细节，保证与传动轴的配合间隙符合转动副的设计要求；传动轴做了轴肩定位结构设计，对应齿轮安装位置预留键槽，轴端做倒角处理方便装配；安装底座设计为双层阶梯结构，下层为平整安装基板，上层设置轴承座定位凸台与齿条安装槽，保证各部件装配后的位置精度。材质与渲染层面，对不同零件赋予对应材质属性：齿轮、齿条、传动轴等传动受力零件赋予金属钢材质，调整金属粗糙度与反光参数还原机加工金属的质感；轴承座、安装底座赋予铸铁材质，表现铸件的哑光厚重质感；紧固螺栓赋予标准紧固件的金属镀锌质感。整体装配过程严格按照实际机械装配顺序完成，先将齿条固定在底座的安装槽内，再将齿轮通过平键固定在传动轴对应位置，将轴承座上下体扣合在传动轴两端后通过螺栓紧固，最后将装配好的轴系组件固定在底座的凸台位置，调整齿轮与齿条的啮合间隙，保证轮齿啮合接触面积符合传动要求，无卡滞、错位问题。设计过程中重点验证了齿轮齿条的传动行程、啮合重合度，以及支撑结构的刚性，整体结构简洁实用，可作为齿轮齿条传动教学演示、非标传动机构设计参考的数字化模型，直观展现旋转运动转化为直线运动的机械传动原理，各零件的结构设计均考虑了实际加工的工艺可行性，无无法加工的冗余异形结构。
