发动机配气机构凸轮轴结构三维设计

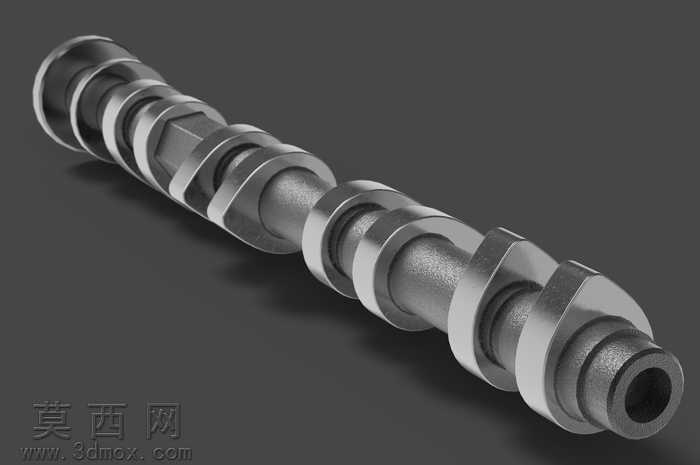

本作品为发动机配气系统核心部件凸轮轴的三维建模成果，建模过程围绕凸轮轴的实际功能需求展开，首先梳理轴体的整体结构逻辑：凸轮轴作为长轴类零件，主体为同轴分布的阶梯轴段，沿轴向依次排布多组凸轮型面、支撑轴颈与端部连接结构，建模时先以旋转特征构建轴体的基础基体，确定各轴段的直径、长度与同轴度基准，保证整体轴身的圆柱度符合装配要求。针对核心的凸轮型面部分，根据配气相位的运动规律绘制凸轮轮廓曲线，通过拉伸特征生成单个凸轮实体后，按照各缸的点火间隔角完成圆周方向的角度定位，沿轴向阵列排布对应数量的凸轮结构，确保凸轮与轴身的结合处做圆角过渡处理，避免应力集中问题。轴体上的润滑油道采用拉伸切除特征构建，沿轴身轴向与径向打通对应油路，保证工作过程中各摩擦面能够得到充分润滑；端部的连接结构根据配套传动件的装配需求，设计对应的定位销孔、键槽与密封配合面，保证与正时传动部件的连接可靠性。材质渲染阶段采用金属磨砂质感的合金钢材质，调整材质的粗糙度、金属度参数，还原钢制凸轮轴经过机加工后的表面质感，对凸轮工作型面做轻微的高光处理，体现型面经过精磨后的光滑特性，支撑轴颈部分则做亚光金属质感处理，区分不同加工面的工艺特征。渲染时采用侧方柔光打光，突出轴体的阶梯层次与凸轮的轮廓起伏，清晰展现各结构之间的位置关系与尺寸比例。设计过程中兼顾了零件的工艺性，所有轴段的过渡圆角、退刀槽结构都符合机加工的工艺要求，凸轮型线的设计兼顾了配气过程的气门升程曲线需求，既保证气门开闭的时序准确，也避免型面突变带来的冲击磨损，整体模型完整还原了凸轮轴的全部结构细节，可用于装配验证、运动仿真与教学演示场景，建模过程采用参数化设计思路，关键尺寸设置参数关联，可根据不同机型的配气需求快速调整凸轮升程、轴段长度、凸轮数量等参数，适配不同排量、不同缸数的发动机设计需求。
