不锈钢外壳TENV56C工业电机结构设计

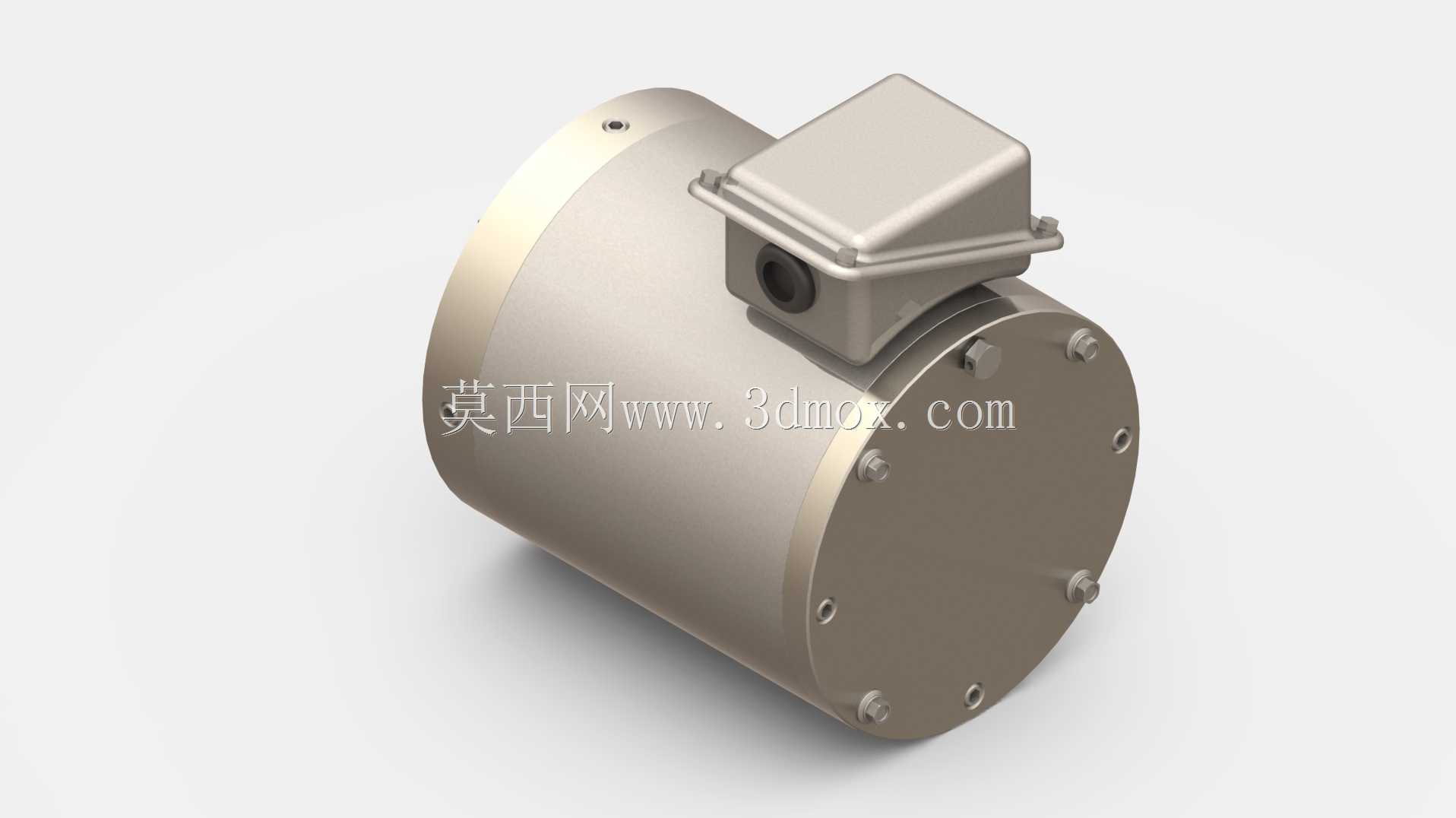

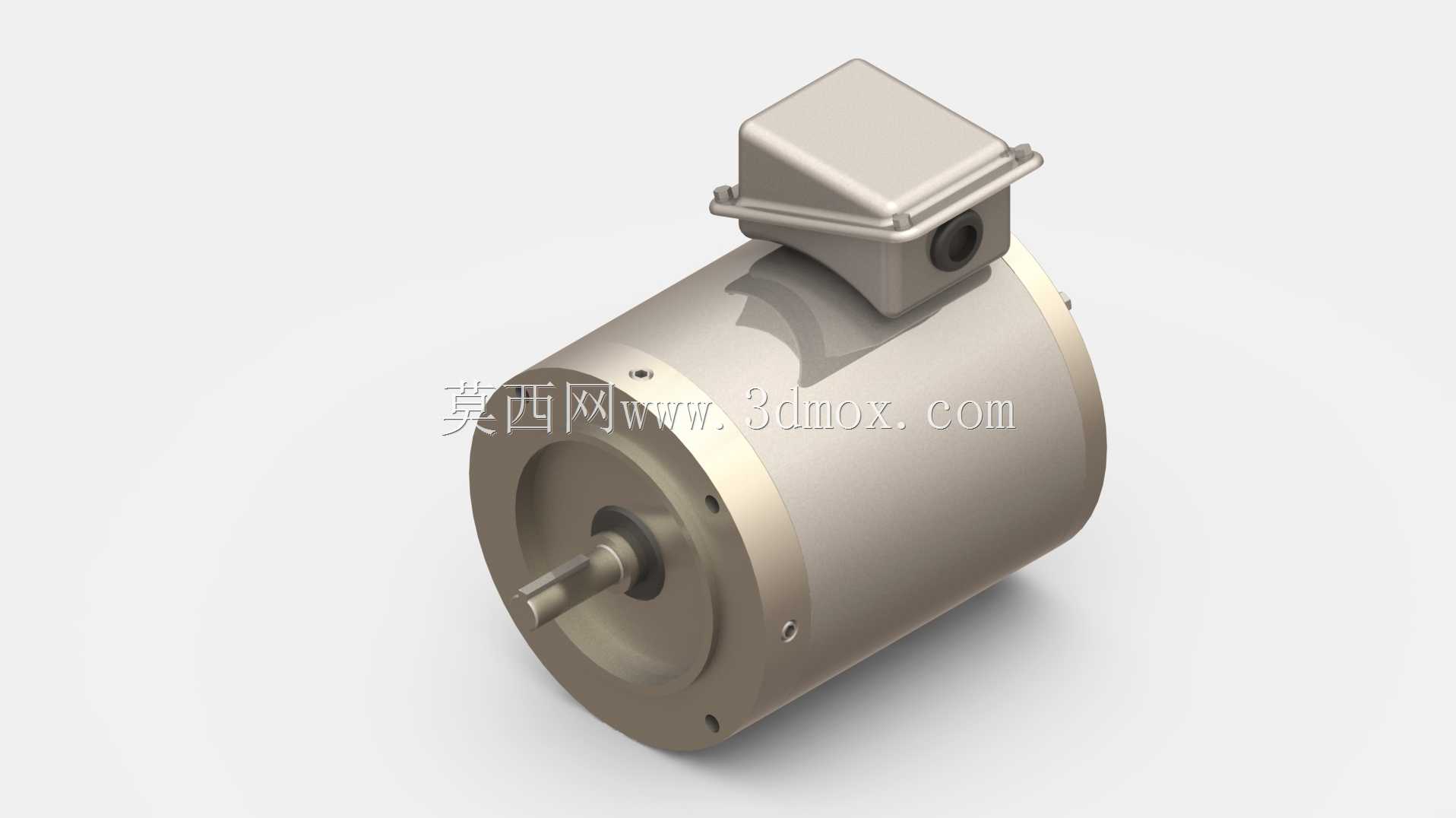

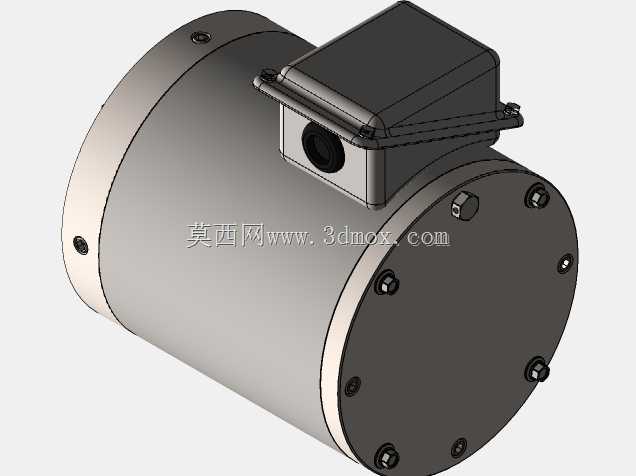

　　适配食品加工车间的定期CIP清洗流程，也能在海边高盐雾、化工区域轻度腐蚀的户外环境下长期稳定运行。从结构设计的角度看，这款电机的接线盒采用了与壳体同材质的不锈钢冲压结构，接线盒与主壳体的连接面设置了嵌入式的密封胶条，接线口采用标准的防水格兰头结构，能够保证接线部位的防护等级与整机一致，避免线缆引入部位出现密封失效的问题；输出轴采用不锈钢材质加工，轴伸端的密封采用双唇口骨架油封，能够阻挡外界的液体、粉尘从轴伸间隙进入电机内腔，同时也能防止电机内部的润滑脂渗出污染生产环境。机座安装端采用NEMA标准的56C法兰安装结构，安装孔位为3/8-16规格的螺纹孔，孔位分布遵循NEMA标准的尺寸规范，能够直接适配同规格的减速机、泵体、在食品加工、制药生产、户外露天作业这类对设备防护等级有严苛要求的场景里，普通铸铁外壳电机很容易因为水汽、清洁药剂、腐蚀性介质的侵蚀出现外壳锈蚀、接线盒密封失效的问题，不仅缩短设备使用寿命，锈蚀脱落的杂质还可能污染生产物料，不符合洁净生产的规范要求，不锈钢外壳的TENV结构电机正是针对这类工况开发的动力输出部件。这款56C机座规格的电机采用全封闭无通风的壳体结构，没有外露的散热筋与通风孔，从根源上避免了外界粉尘、水汽、清洁冲洗的液体进入电机内部，整体外壳采用不锈钢材质冲压焊接成型，表面做了钝化处理，能够耐受日常生产中常用的酸碱类清洁药剂冲刷，不会像普通喷漆铸铁电机那样在长期冲洗后出现漆层脱落、基体锈蚀的问题，

　　输送设备的安装接口，不需要额外制作过渡转接板，降低设备集成时的设计与加工成本；轴伸尺寸、轴肩定位尺寸也完全符合对应机座号的标准要求，配套的联轴器、带轮等传动件可以直接选用标准件，不需要单独定制加工。在实际设备选型配套时，这款电机适合作为小型食品输送线、卫生级离心泵、户外小型搅拌装置、制药设备辅机的动力源，全封闭光滑的外表面没有容易积尘积料的凹槽与缝隙，日常清洁时只需要用高压水枪配合清洁剂冲洗表面即可，不会出现卫生清洁死角，符合食品、制药行业的卫生设计规范。建模过程中，壳体的壁厚按照不锈钢冲压工艺的要求设置为均匀的2mm厚度，避免出现壁厚突变导致的冲压成型缺陷，接线盒的翻盖结构设置了合理的开合间隙，保证密封胶条压缩量在合理范围内，

　　既不会因为间隙过大导致密封失效，也不会因为间隙过小导致盒盖装配困难；安装法兰的端面与轴伸的同轴度公差按照IT7级精度设置，保证电机安装后输出轴的径向跳动量在允许范围内，减少传动过程中的振动与噪音，延长配套传动部件的使用寿命。端盖与主壳体的连接采用圆周均布的内六角螺钉固定，螺钉头采用沉孔设计，保证电机外表面光滑无凸起，避免凸起部位挂留物料或者清洁残留；电机的底脚安装尺寸（如果带底脚配置）也遵循56C机座的标准中心高要求，能够直接替换同规格的普通铸铁电机，不需要对原有设备的安装底座做修改，降低设备升级改造的成本。在三维建模的细节处理上，壳体表面的焊缝做了平滑过渡处理，模拟实际生产中的抛光打磨效果，还原不锈钢卫生级电机的真实外观特征；

　　接线盒内部的接线端子、接地螺钉等细节也做了等比例还原，能够直接用于设备的整体装配干涉检查，验证电机与周边设备、管线的安装间隙是否合理，避免实际装配时出现部件干涉的问题。对于做卫生级设备设计、户外小型设备开发的工程师来说，这款模型可以直接导入设备总装中，用来核对安装尺寸、做整机的渲染展示与运动仿真，不需要从零开始绘制电机模型，能够节省大量的标准件建模时间，把更多精力放在核心功能结构的设计优化上。需要注意的是，这类全封闭无通风电机的散热是依靠壳体表面的自然对流与热辐射实现的，所以在设备布局时要保证电机周边留有足够的散热空间，不要把电机完全包裹在密闭的空间内，避免电机运行时热量积聚导致温升过高，影响电机的绝缘寿命与运行稳定性；如果是用于频繁正反转、过载工况较多的场景，还需要核对电机的转矩参数是否满足负载要求，避免选型不当导致电机过载烧毁。
