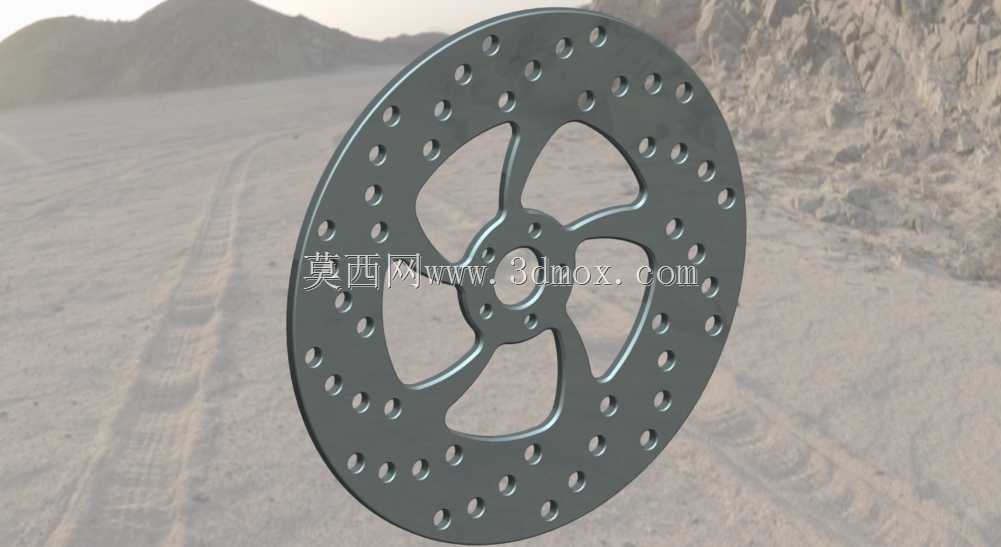

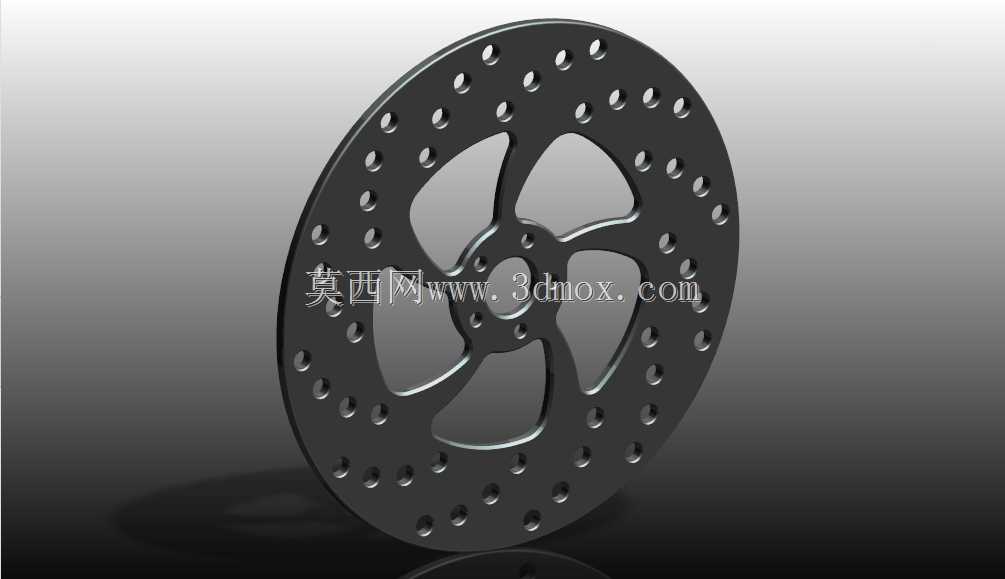

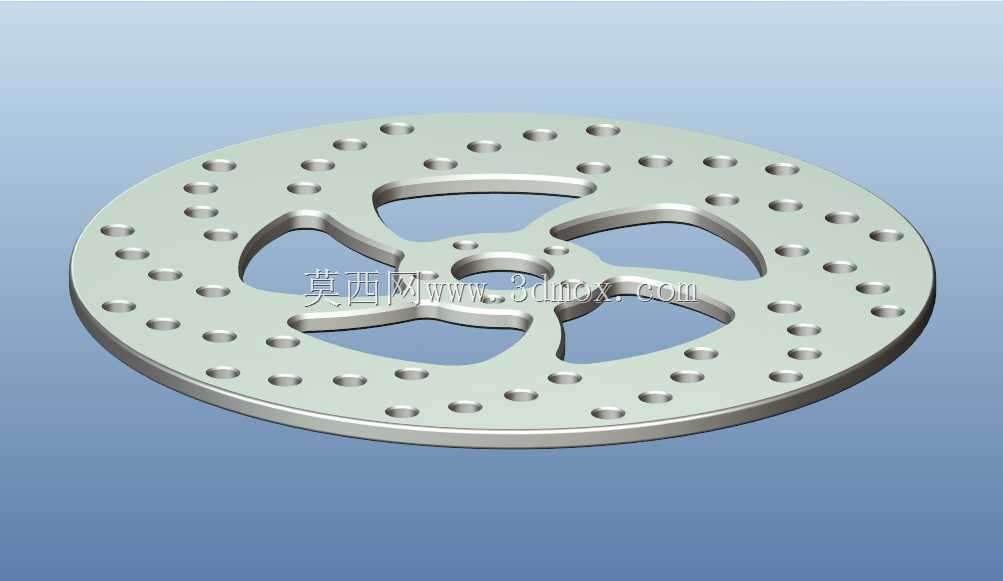

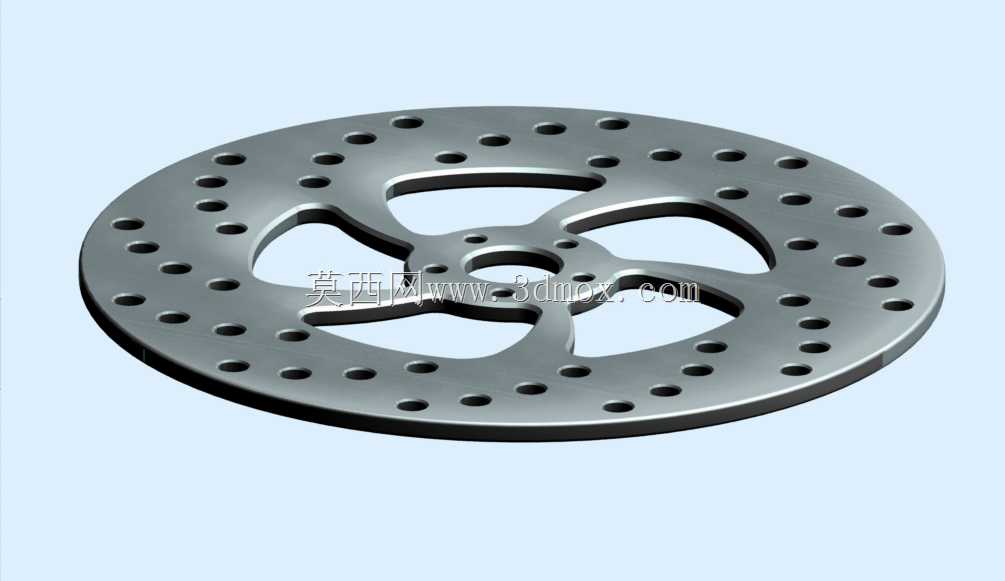

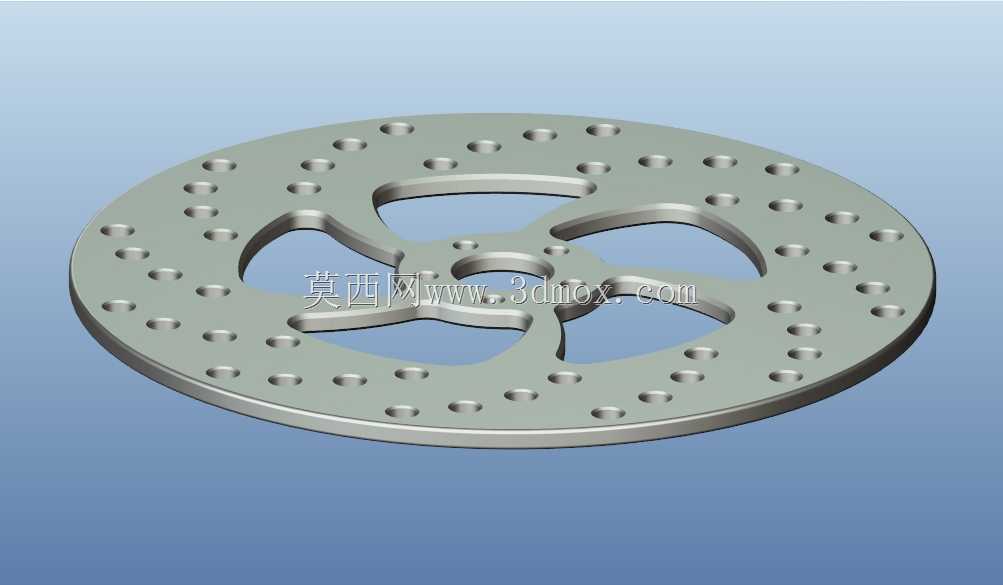

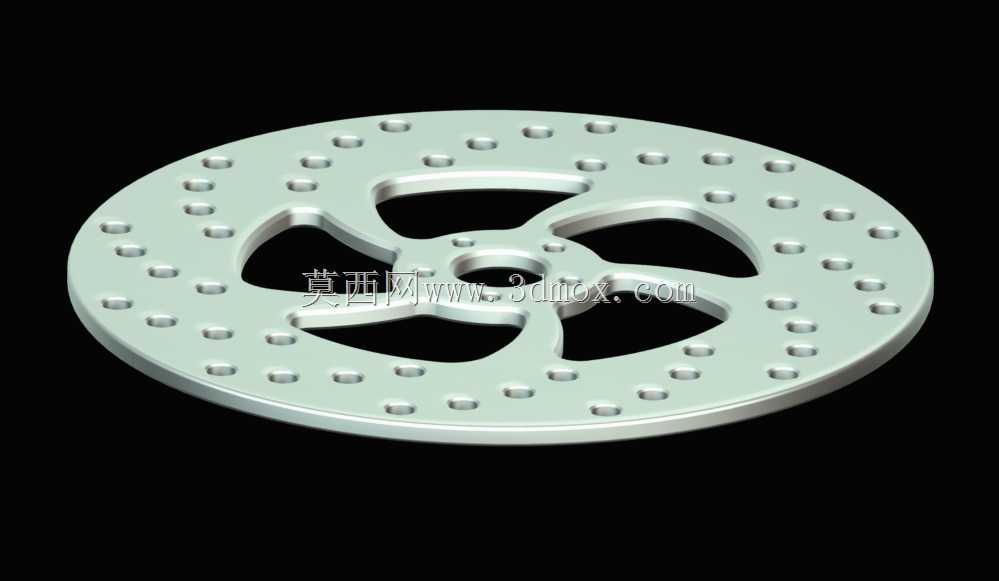

日常做两轮代步车辆制动系统匹配时,盘式制动件的热衰退表现是绕不开的核心验证项,这款带均布散热孔的制动盘结构,主要适配中小排量跨骑、踏板类摩托车的前轮制动回路,也可延伸到轻型电动两轮车的制动升级场景。实际道路工况里,车辆连续下坡、频繁点刹的场景下,制动盘与摩擦片持续滑磨产生的热量如果不能快速散出,摩擦片摩擦系数会快速下跌,直接导致制动踏板力虚位增大、制动距离拉长,严重时还会出现制动盘热翘曲,引发高速制动时的方向盘抖震问题。这款制动盘的盘面采用环形均布圆孔的设计,并非单纯为了减重,每一个孔位的排布都经过热场分布校核:车辆行驶时迎面气流可以直接穿过盘面通孔,在制动盘两侧形成对流换热通道,比同尺寸实心盘的散热效率提升四成以上,同时这些通孔还能及时排出制动摩擦产生的磨屑,避免磨屑夹在摩擦片与盘面之间形成磨粒磨损,延长摩擦片的更换周期。
从结构设计逻辑来看,这款制动盘采用了三辐式中心安装座的结构,中心定位孔与轮毂轴头采用过渡配合,三个安装螺栓孔沿中心孔周向均布,安装时需要配合防松垫片与规定扭矩的螺栓紧固,避免制动过程中螺栓受交变载荷出现松脱。中心安装辐条之间的大尺寸镂空,一方面进一步降低了制动盘的非簧载质量,对于两轮车辆来说,非簧载质量每降低一公斤,悬挂系统的响应灵敏度都会有可感知的提升,过颠簸路面时车轮的贴地性更好;另一方面这些大镂空也能减少制动盘旋转过程中的风阻,虽然单一部件的风阻贡献量不大,但在高速行驶场景下,多个旋转部件的风阻优化叠加起来,也能对续航表现带来正向增益。
建模过程中采用特征阵列的方式完成所有散热孔的排布,这种建模方式的优势在于后续调整孔位数量、孔径大小、孔距参数时,只需要修改阵列的驱动参数即可快速完成方案迭代,不需要逐个删除重建特征。实际工程验证阶段,需要重点关注几个安装边界尺寸:首先是制动盘的总外径,必须匹配前减震器上安装的制动卡钳位置,外径过大则会与卡钳本体发生运动干涉,外径过小则会导致制动有效半径不足,制动力矩达不到设计要求;其次是中心安装孔的孔径与安装螺栓孔的节圆直径,这两个尺寸直接决定了制动盘能否与现有轮毂直接适配,节圆尺寸偏差超过0.2mm就会出现安装孔错位,强行紧固螺栓会导致制动盘端面跳动量超差,制动时出现周期性异响;另外还要关注制动盘的厚度尺寸,必须匹配对应卡钳的摩擦片间隙,厚度过大则卡钳无法完全卡入,厚度过小则会导致摩擦片有效接触面积不足,制动力输出不稳。
从实际使用的可靠性角度出发,这类钻孔制动盘的孔边缘都做了微小的倒角处理,避免应力集中导致盘面在反复冷热循环下出现裂纹,建模时这个倒角特征不能省略,很多新手建模时容易忽略这类工艺特征,导致后续加工出来的零件在台架试验中提前失效。另外盘面的平面度要求控制在0.05mm以内,端面跳动量不超过0.1mm,这些形位公差要求在建模阶段不需要直接体现,但在输出工程图时必须明确标注,否则加工出来的零件装车后很容易出现制动抖动的问题。这款制动盘的材质一般选用高碳铸铁,部分高性能版本会采用不锈钢材质,但铸铁材质的摩擦系数匹配性更好,成本也更可控,适合量产车型大规模配套使用。在做制动系统匹配时,还要结合车辆的整备质量、最高车速来核算制动盘的热容量,确保连续十次全力制动后,盘面温度不超过摩擦片的许用工作温度,避免出现热失效的风险。
