车辆制动操纵杠杆结构三维设计

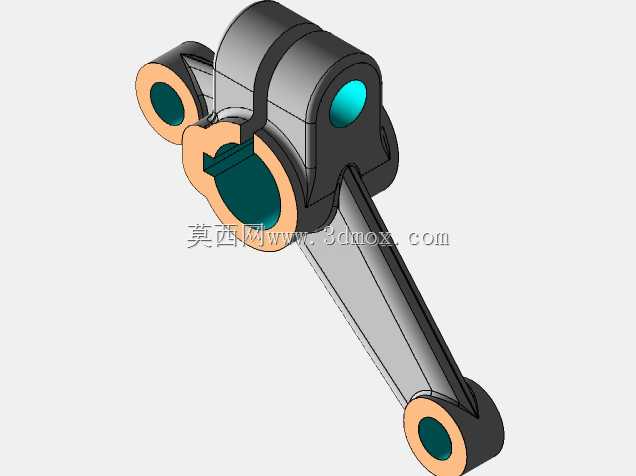

　　在行走类机械的制动系统布局中，操纵杠杆是连接人工施力端与制动执行端的核心传力构件，这类构件的设计合理性直接决定制动操作的手感、行程匹配度以及力传递效率，很多现场制动反馈偏硬、行程虚位过大的问题，追根溯源都能落到杠杆结构的尺寸匹配、铰接点布局的设计偏差上。从结构本身来看，该制动操纵杠杆采用多铰接点布局，三个带衬套安装位的铰接孔分别对应不同的连接端：带开口卡接结构的大直径孔位用于固定在操纵机构的固定转轴上，这个位置的开口设计并非随意设置，而是考虑到装配时无需整体穿轴，可直接卡入预装的转轴后再通过紧固件锁合开口，大幅降低整车装配线的装配难度，尤其适合批量生产时的工位节拍要求；另外两个小直径铰接孔，一个用于连接制动踏板或者手控拉臂的输入段，

　　另一个用于连接制动拉杆或者液压总泵推杆的输出段，三个铰接点的中心距比例经过力臂匹配计算，能够在符合人机工程的施力范围内，将输入力放大到足够驱动制动执行机构的水平，同时保证操纵行程不会过长导致操作不适。设计过程中首先要明确的是安装边界约束，杠杆的摆动平面必须与整车操纵机构的安装平面完全平行，因此三个铰接孔的轴线平行度公差需要控制在0.05mm以内，避免摆动过程中出现卡滞、偏磨的问题；杠杆的杆身采用变截面的加强结构，并非等厚度的直杆设计，在靠近固定转轴的受力集中区域做了局部加厚和圆弧过渡，既能够承受制动瞬间的峰值冲击力，避免长期使用后出现杆身变形、铰接点移位的问题，又不会因为整体加厚导致零件重量过大，增加不必要的操纵惯性。

　　衬套安装位的深度和孔径尺寸需要匹配常用的自润滑铜衬套规格，压入衬套后孔的最终配合公差要满足H7要求，保证铰接销轴转动灵活的同时不会出现过大的旷量，很多同类零件在使用一段时间后出现的松旷异响问题，大多是因为衬套压装余量不足、铰接孔公差偏大导致的。从实际应用场景来看，这类制动操纵杠杆不仅可以用在轻型乘用车的脚踏制动机构上，也可适配工程机械、农用机械的手制动操纵系统，只需要根据不同车型的安装空间调整三个铰接点的相对位置和力臂比例，就能匹配不同的制动力输出需求。设计时还需要考虑运动干涉问题，杠杆在全行程摆动过程中，杆身的外轮廓不能和周边的安装支架、线束、管路发生碰擦，因此建模阶段需要做全行程的运动仿真，模拟最大踩踏行程、

　　最大回位行程下的零件位置，预留至少5mm的安全间隙，避免实车装配后出现运动卡滞。杆身表面的过渡圆角全部做了R2以上的圆滑处理，一方面是消除应力集中点，提升零件的疲劳寿命，承受反复的制动施力循环不会出现断裂失效，另一方面也避免装配过程中锐边割伤操作人员，符合机械零件的安全设计要求。固定端的开口锁合位置设计了两个平行的贴合面，用于安装锁紧螺栓，锁合后开口的收缩量能够保证衬套与转轴之间的配合间隙符合设计要求，不会出现杠杆在转轴上窜动的问题。
