摩托车可调式液压手刹制动操纵结构

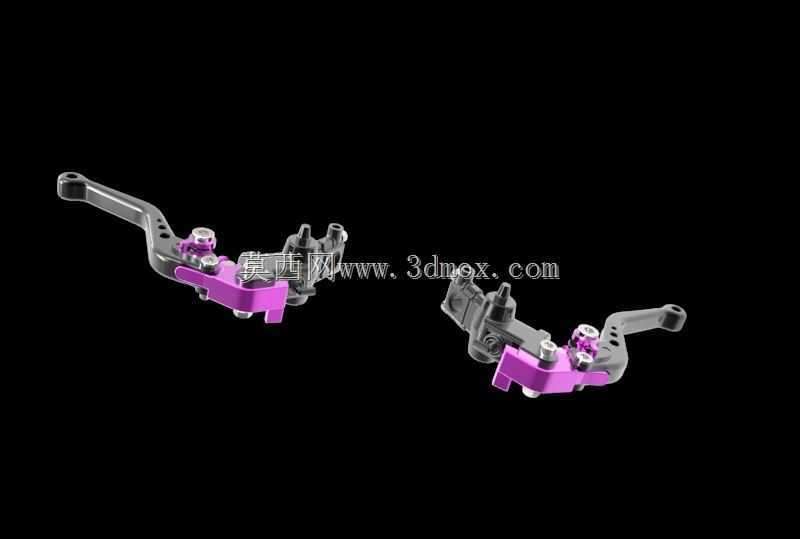

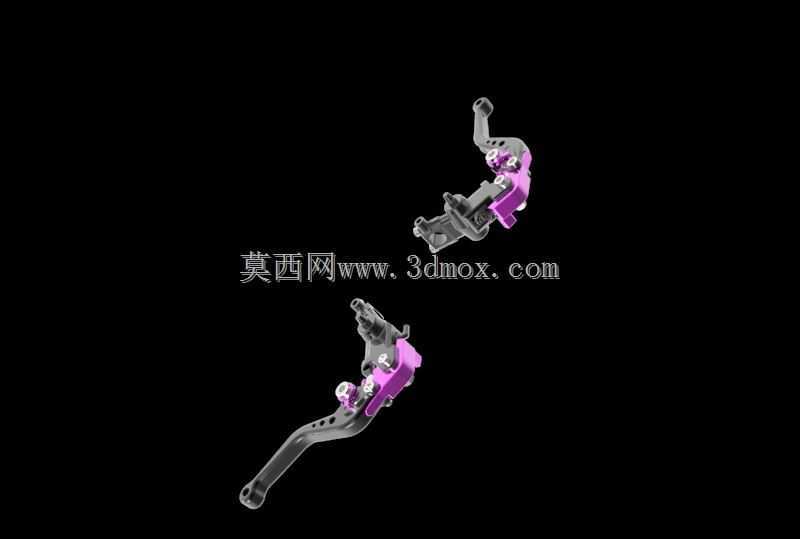

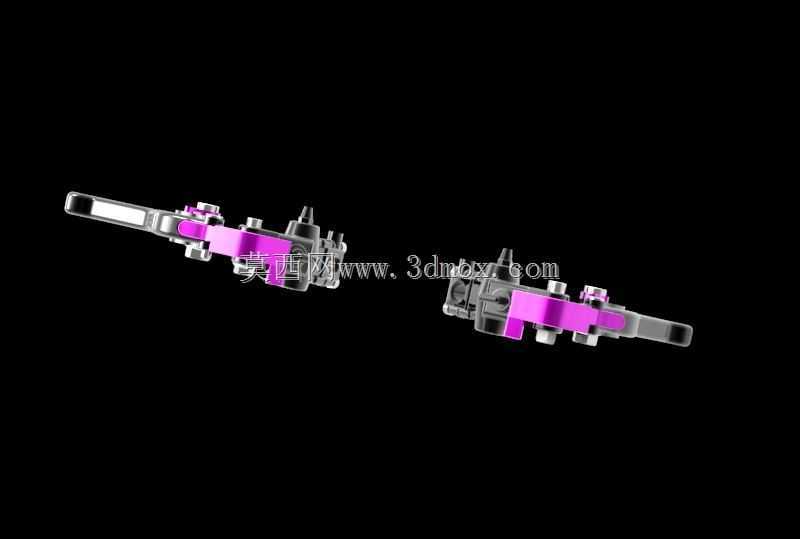

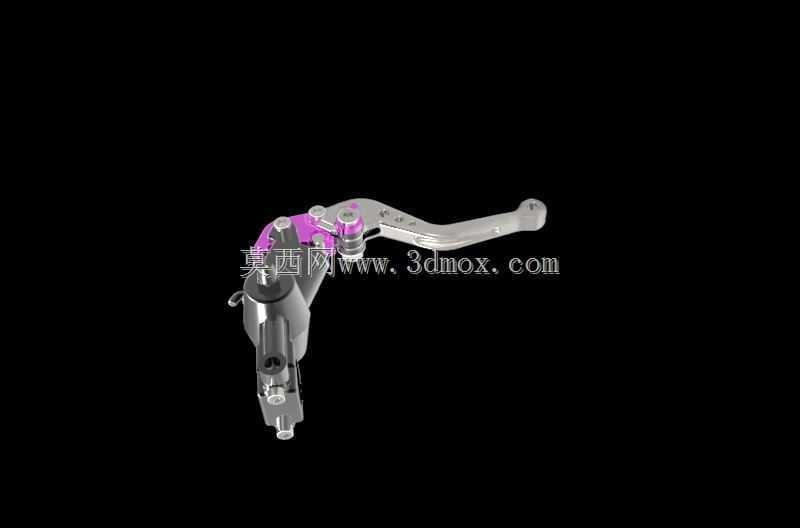

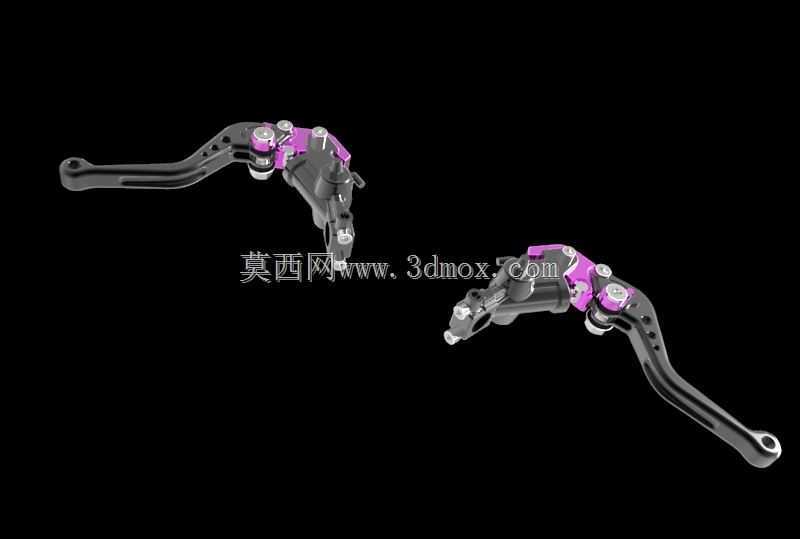

　　这套制动操纵结构主要适配中小排量运动型摩托车、改装街车的前制动或后驻车制动回路，日常骑行场景下，骑手通过捏合手柄推动制动主缸活塞建立液压，将制动力传递至卡钳实现车轮减速，在赛道激烈驾驶、山路连续过弯的工况下，手柄的可调结构能适配不同手掌大小的骑手，减少长时间握持的操作疲劳，紧急制动时的力传递路径经过优化，能避免捏合过程中出现卡滞、力反馈突变的问题。从结构设计逻辑来看，整个部件分为手柄杠杆段、主缸安装座、调节锁止机构三个核心部分，手柄采用镂空等强度设计，在握持区域做了贴合指腹的弧度处理，非受力区域铣出减重槽，既保证捏合时的结构刚度，不会在大制动力输入下出现塑性形变，又能降低整体重量，减少车把处的簧下质量负担。

　　主缸安装座的对接面做了与标准车把管径匹配的圆弧卡槽，安装时通过对锁螺栓抱紧车把，卡槽内侧预留了防滑齿结构，避免长期颠簸使用后出现安装座转动移位的问题，主缸的油道接口采用标准制动管螺纹规格，可直接适配通用型摩托车制动钢喉，不需要额外做转接处理。调节机构采用多档位棘爪锁止结构，骑手不需要额外工具，直接拨动手柄根部的调节拨杆就能改变手柄与车把的初始间距，从最小握持间距到最大间距共设置6个可调档位，每个档位都有清晰的锁止反馈，调节完成后棘爪会自动卡入定位槽，骑行过程中不会因为振动出现档位自行滑动的问题。手柄与主缸推杆的连接部位采用自润滑衬套配合，长期往复运动过程中不需要额外加注润滑脂，也不会出现松旷异响，衬套的磨损冗余量预留了0.

　　2mm的间隙，能避免温度变化导致的热胀冷缩卡滞问题。安装边界方面，整个结构安装在直径22mm的标准摩托车车把上，安装座的总宽度不超过45mm，不会与车把上的油门转把、灯光开关总成产生位置干涉，手柄捏合到最大行程时，最外端与车把的最小间隙保留了12mm，即使骑手佩戴加厚骑行手套也不会出现手指被夹的情况。主缸的储液腔采用半透明可视化设计，日常检查制动液液位时不需要拆开储液腔盖，直接从侧面就能观察到液位是否在安全刻度范围内，储液腔盖的密封结构采用双层橡胶密封圈，能避免车辆倾斜、倾倒时制动液渗漏，同时防止空气中的水汽进入制动回路导致制动液沸点下降。在受力设计上，手柄的杠杆比经过反复校核，当骑手施加200N的握力时，

　　主缸输出的液压压力能达到12MPa，足够推动对向四活塞卡钳产生足够的制动力，同时不会因为杠杆比过大导致制动力过于灵敏，出现新手容易误操作抱死车轮的问题。手柄的末端做了防摔倒角设计，车辆发生低速倾倒时，手柄最先接触地面的部位会先吸收冲击能量，不会直接把冲击力传递到主缸壳体导致主缸断裂，降低摔车后的维修成本。整个结构的外露金属件都做了阳极氧化处理，不同功能区域采用不同颜色区分，既提升了外观辨识度，也能增强金属表面的耐腐蚀性，长期在雨天、沿海高盐雾环境下使用也不会轻易出现氧化锈蚀的问题。
