带液体飞溅效果50c规格饮用瓶装水

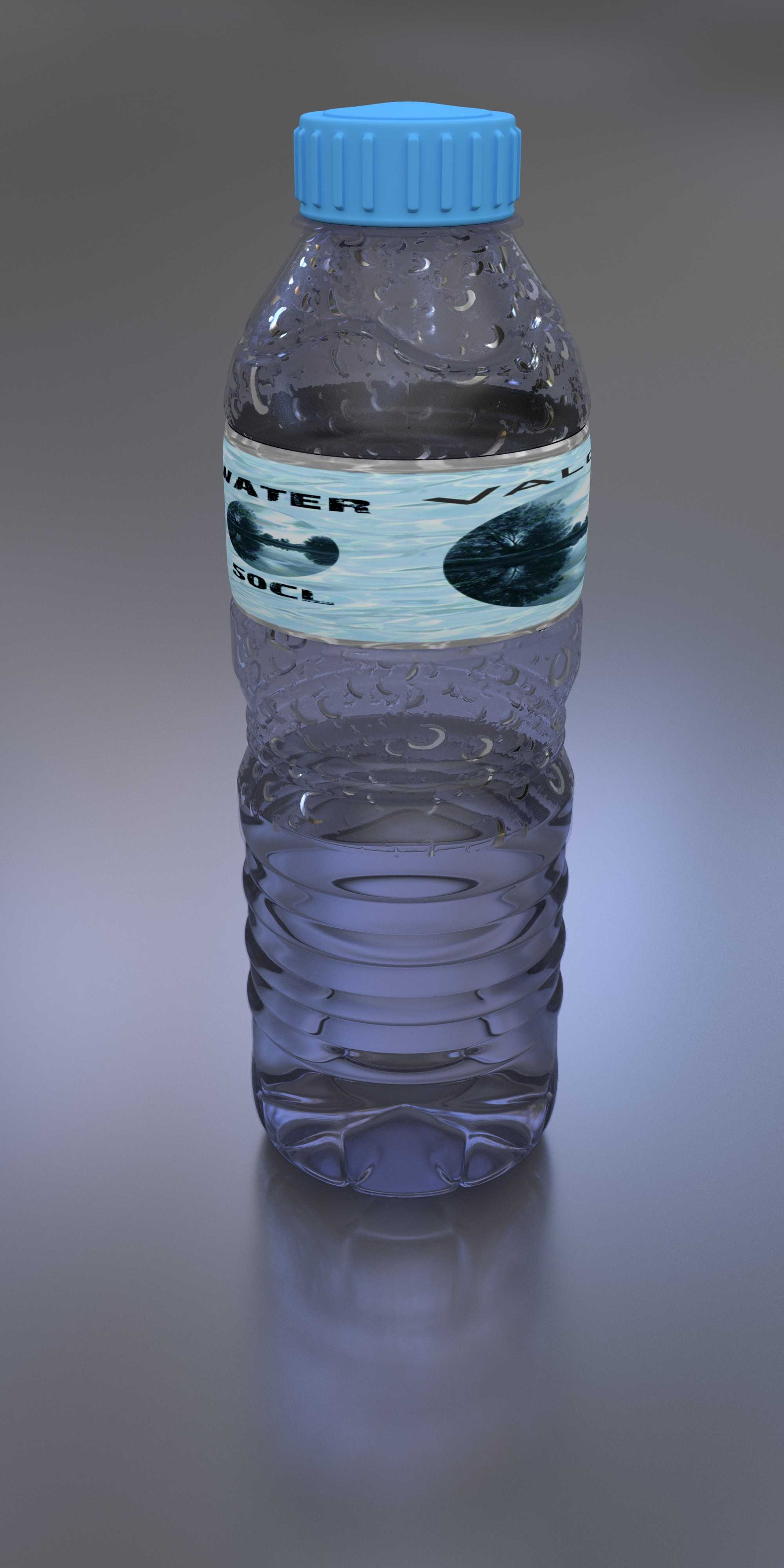

　　日常快消品包装的三维结构设计中，小容量饮用瓶装水的模型搭建常被用于包装生产线工位模拟、终端陈列效果渲染、流体力学演示场景搭建等多个工程环节，本次完成的50c规格瓶装水三维结构，完整还原了量产状态下瓶身、瓶盖、内部水体的全部结构细节，同时补充了瓶盖开启瞬间的液体飞溅动态效果，可覆盖多类仿真场景的使用需求。从实际应用场景来看，该模型可直接导入瓶装水灌装生产线的整线仿真项目中，用于验证旋盖工位的夹具适配性、输送线的瓶身间距排布合理性，也可用于商超终端的陈列效果预演，搭配不同场景的光照参数快速输出陈列方案的渲染图，还可作为流体仿真的基础载体，模拟开盖、倾倒、跌落等工况下的液体运动状态，为包装结构的抗冲击、防渗漏设计提供可视化参考。在结构设计思路上，瓶身部分完全参照量产PET瓶装水的成型工艺做结构还原，瓶底采用五瓣式内凹结构，该结构一方面可提升吹塑成型过程中瓶底的结构强度，避免灌装后内部承压出现底鼓变形，另一方面可在整箱堆叠时增加瓶底与下层瓶盖的咬合摩擦力，降低运输过程中的倒垛风险；瓶身中部设置多圈环形加强筋，筋条深度控制在1.2mm，既不会过度增加PET原料的克重，又能提升瓶身的径向抗挤压能力，模拟人手握持施力时的变形量控制在合理区间，避免握持时出现瓶身过度凹陷导致的溢水问题；瓶身标签区域预留0.15mm的深度差，可直接适配热缩标签、不干胶标签的装配模拟，标签区域的上下边缘做圆弧过渡，避免标签粘贴时出现边缘起翘的问题。

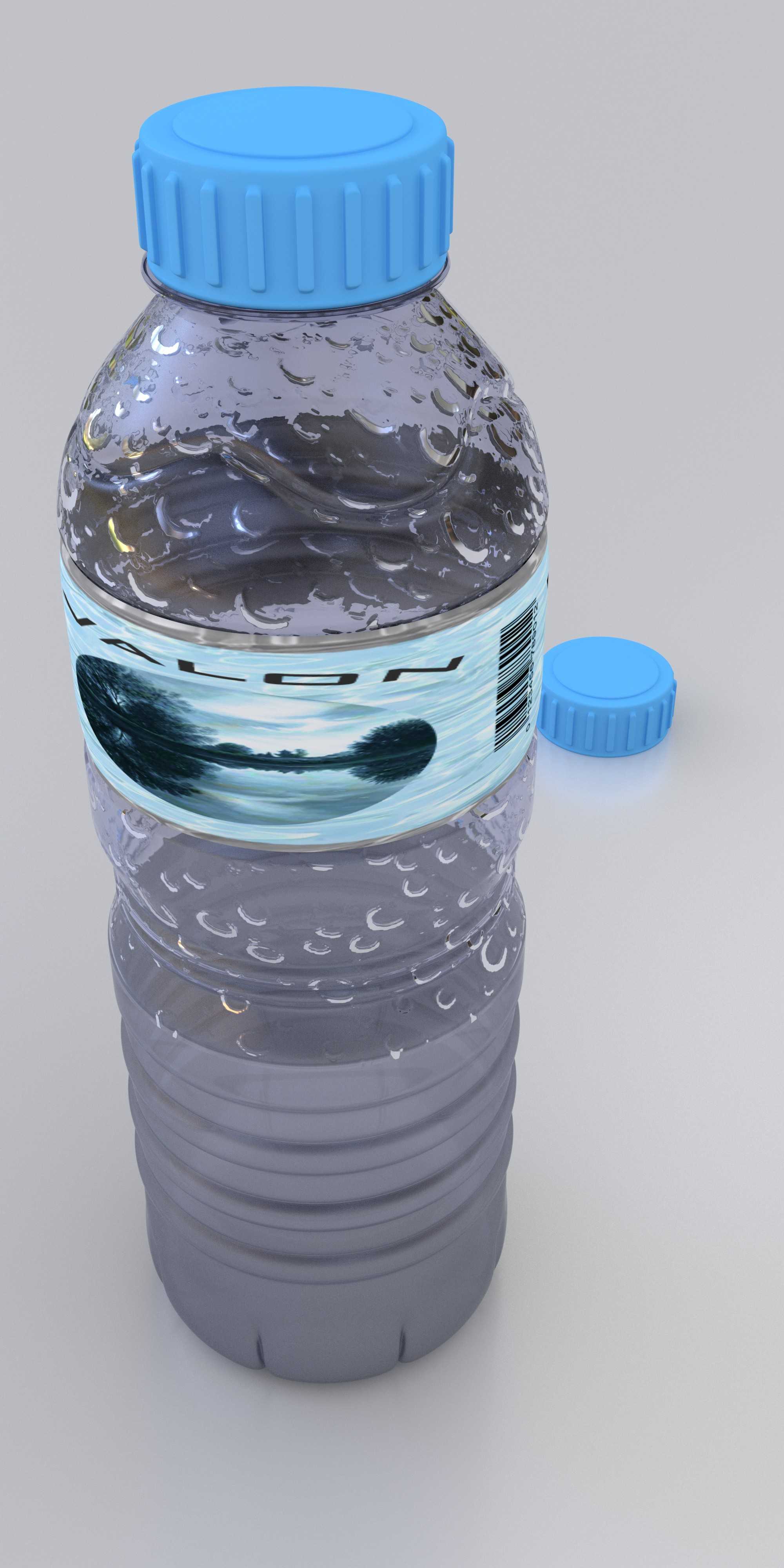

　　瓶盖部分采用标准28mm口径的防盗旋盖结构，盖内设置内螺纹与瓶口的外螺纹适配，螺纹配合间隙控制在0.1mm，既保证旋合过程的顺畅度，又能满足密封要求；盖底设置一圈防盗连接桥，连接桥的断裂力参照行业标准设置在12-15N区间，可模拟首次开启时防盗环断裂的动态效果；瓶盖顶部做微弧面设计，避免堆叠时出现应力集中导致的瓶盖开裂，盖内的密封塞结构做等比例还原，密封塞与瓶口内径的过盈量设置为0.3mm，可保证常温存储状态下的密封性能，避免出现渗漏问题。液体部分的建模分为两个模块，瓶内静态水体按照50c的额定容量做填充，液面距离瓶口的预留空间参照量产产品设置为15mm，预留出液体受热膨胀的空间，避免高温环境下瓶内压力过大导致的爆瓶问题；

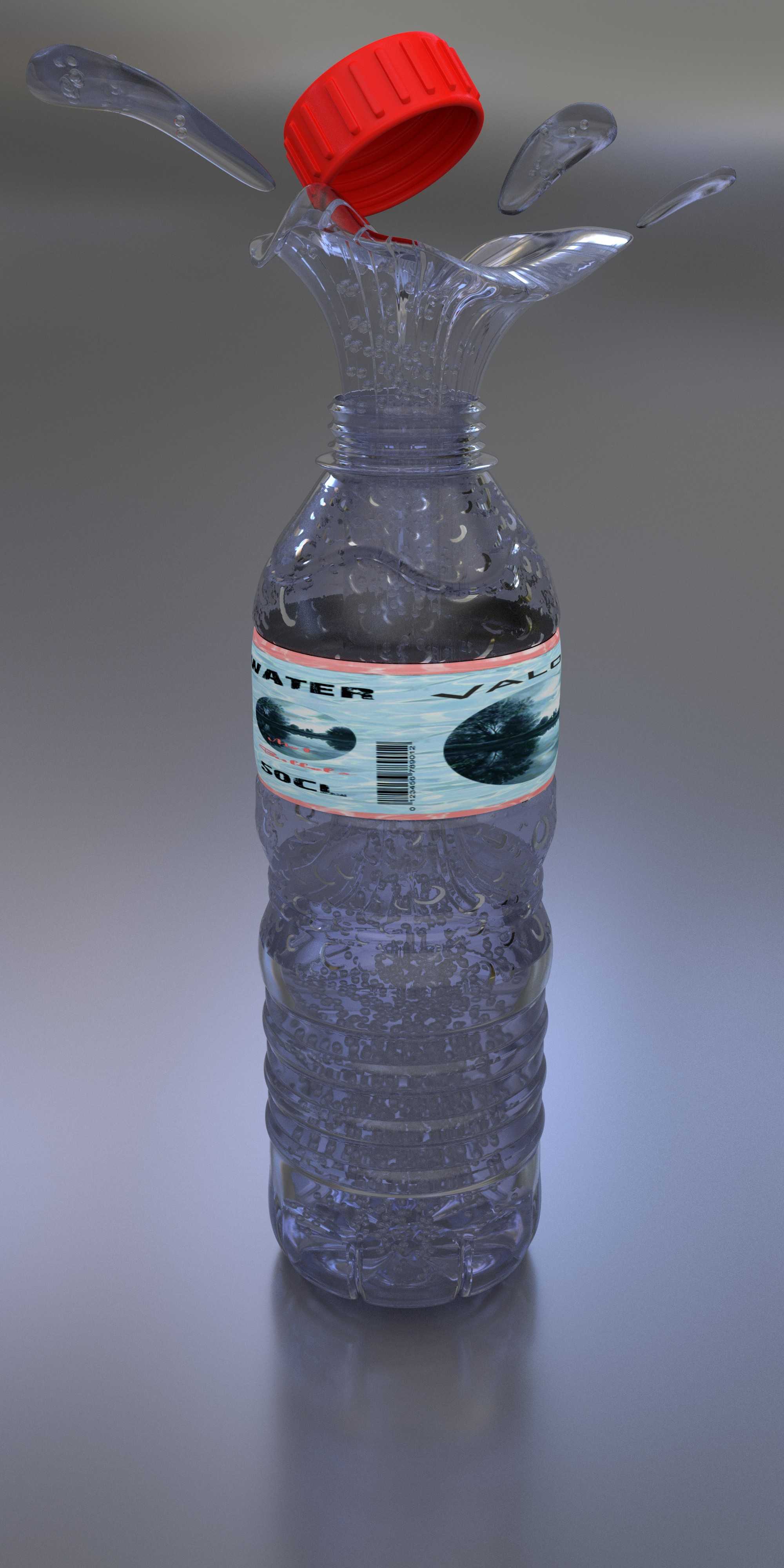

　　开盖飞溅的液体部分采用粒子转网格的方式建模，还原瓶盖弹起瞬间带出水体的自然飞溅形态，水滴的大小分布、飞溅轨迹均参照实际高速摄影的开盖状态调整，没有刻意做艺术化夸张，可直接用于产品宣传类的渲染输出，也可作为流体仿真的初始状态模型，验证不同开盖力度下的液体飞溅范围。从安装边界与尺寸参数来看，整个瓶身的总高度控制在230mm，瓶身最大直径为66mm，瓶口外径28mm，完全适配现有常规瓶装水灌装线的工装夹具尺寸，不需要对现有生产线的卡瓶板、旋盖头、输送导轨做调整即可直接导入整线仿真模型；瓶盖的外径为30mm，高度为12mm，与现有同规格瓶盖的通用尺寸完全一致，可直接适配通用旋盖头的抓取尺寸要求；静态水体的重量按照纯净水密度计算为500g，

　　加上瓶身12g的PET克重、瓶盖2g的HDPE克重，整瓶总重量控制在514g左右，可直接用于输送线的负载仿真、堆码压力仿真的参数输入。在细节处理上，瓶身表面的微纹理做了还原，模拟吹塑成型过程中模具表面的磨砂质感，避免渲染时出现过于光滑的塑料失真感；水体部分设置了正确的折射率与透明度参数，可还原真实水体的折射、反光效果，在不同光照场景下都能呈现出接近真实瓶装水的视觉效果；飞溅液体的边缘做了自然的弧度处理，没有生硬的棱角，还原液体表面张力作用下的自然形态。该模型在结构设计过程中充分考虑了不同使用场景的适配性，既可以拆分单个零件用于单独的结构验证，比如单独提取瓶身模型做吹塑成型的模流分析，单独提取瓶盖模型做旋盖扭矩的力学仿真，也可以整体装配后用于整线仿真、陈列渲染、流体演示等场景，不需要使用者再做额外的结构调整，可直接导入各类主流三维软件中使用。
