诺基亚欧规插头带线USB手机充电器结构

　　做消费电子结构设计快十二年，经手的电源适配器类模型少说也有七八十套，这次拿到的这款诺基亚欧规带线充电器，刚打开模型树扫了一遍特征排布，就知道是早年功能机时代成熟度拉满的量产方案，没有花里胡哨的冗余设计，每一处结构都卡着安规和量产工艺的边界走。

　　先从实际应用场景说，这款充电器是针对欧盟地区民用市电环境设计的，适配220-240V交流输入，输出端是标准Micro USB接口，早年主要给诺基亚塞班系统功能机、早期入门智能机供电，也能兼容同接口的蓝牙耳机、便携MP3等小功率数码设备，日常使用场景覆盖家庭墙面插座、办公室工位插排、酒店旅居取电等常规民用取电环境，因为是一体式带线设计，没有额外的接口松脱隐患，抗拉扯性能比后期可拆卸线的适配器更适合高频次插拔的使用场景。

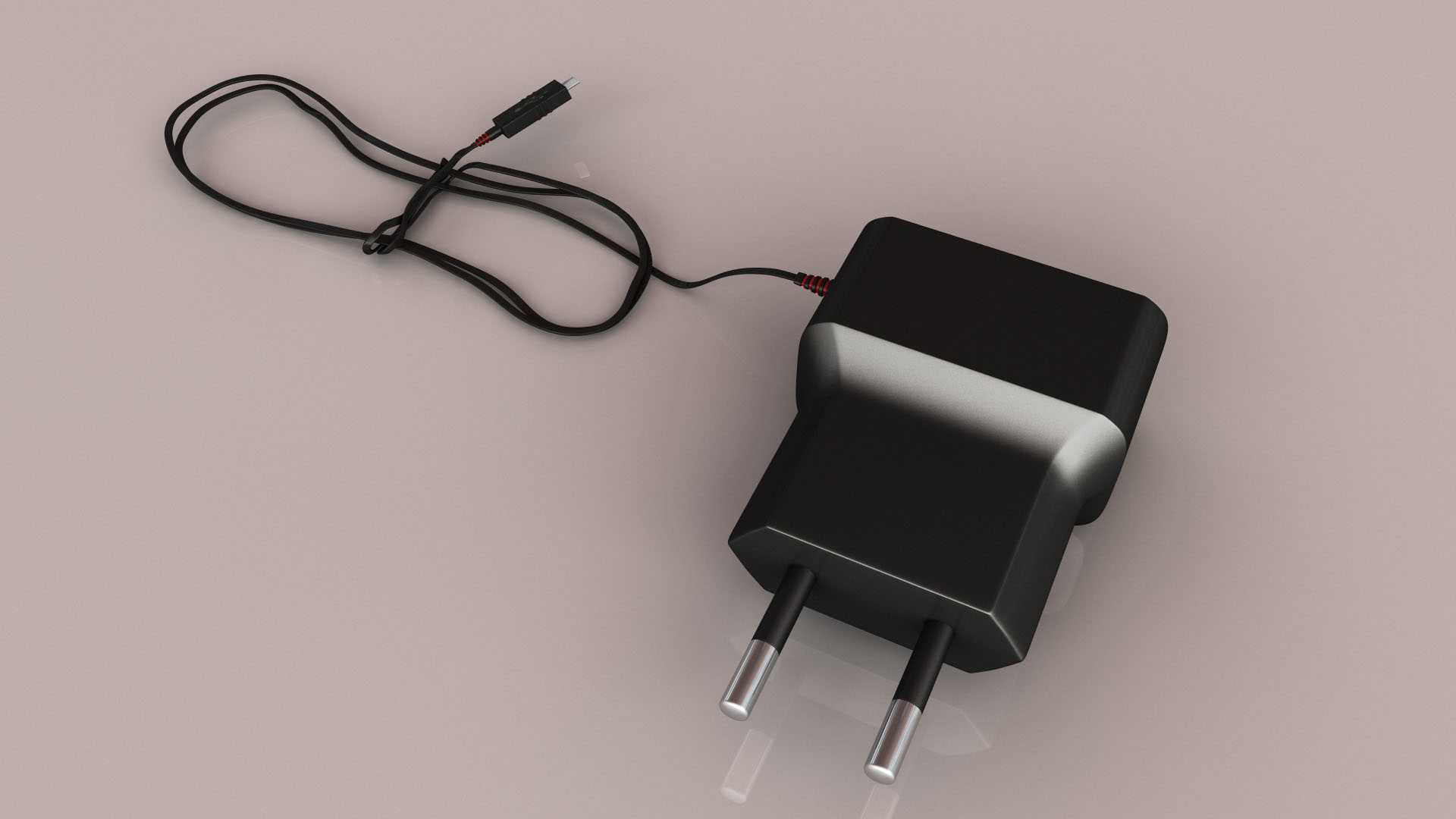

　　从功能特性拆解来看，整个产品分为插头插脚模块、内部PCB容置腔、线材防弯折结构、输出端接头四个核心功能段。插脚采用欧规标准4.0mm直径圆柱铜插脚，插脚中心间距严格卡19mm的安规要求，插脚根部做了加宽的绝缘基座，插入插座后能避免手指误触带电部分，绝缘基座的凸起高度刚好满足IP20的防护等级要求，不会因为基座过短导致防护失效，也不会因为凸起过高导致插合后缝隙过大影响稳定性。壳体采用超声波焊接的上下扣合结构，扣合边的止口做了0.3mm的过盈配合量，焊接线沿着壳体中圈整周布置，焊接后壳体的接缝强度能承受1.5米高度自由跌落的冲击，不会出现壳体开裂、内部PCB移位的问题。

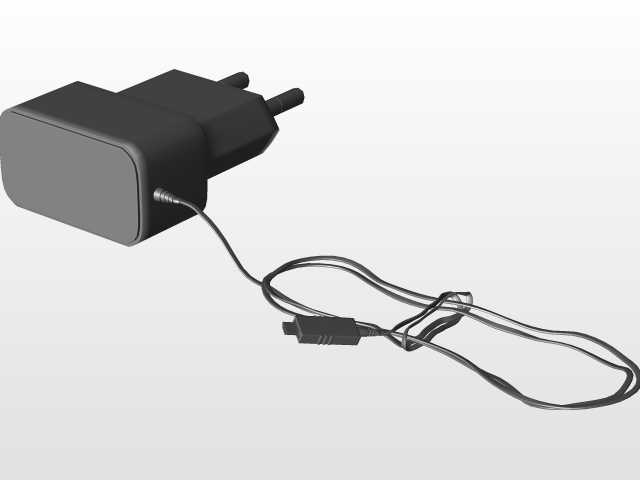

　　设计思路上完全走的是高可靠性、低成本的量产路线，没有做多余的曲面造型，整体壳体是带小圆角的方台结构，外壳拔模斜度统一做1.5度，适配注塑模具的脱模要求，壳体表面做细晒纹处理，既能掩盖注塑过程中可能产生的轻微流痕、缩水缺陷，也能提升手持插拔时的摩擦力，不会因为手滑导致插拔费力。内部PCB的固定采用壳体内部的定位筋+卡扣结构，不需要额外打螺丝固定，定位筋的间隙预留0.1mm的装配公差，PCB装入后不会出现窜动，卡扣的倒扣量做0.25mm，既能保证装配时卡扣能顺利卡入，也能在跌落时提供足够的固定力，避免PCB移位导致插脚脱焊。

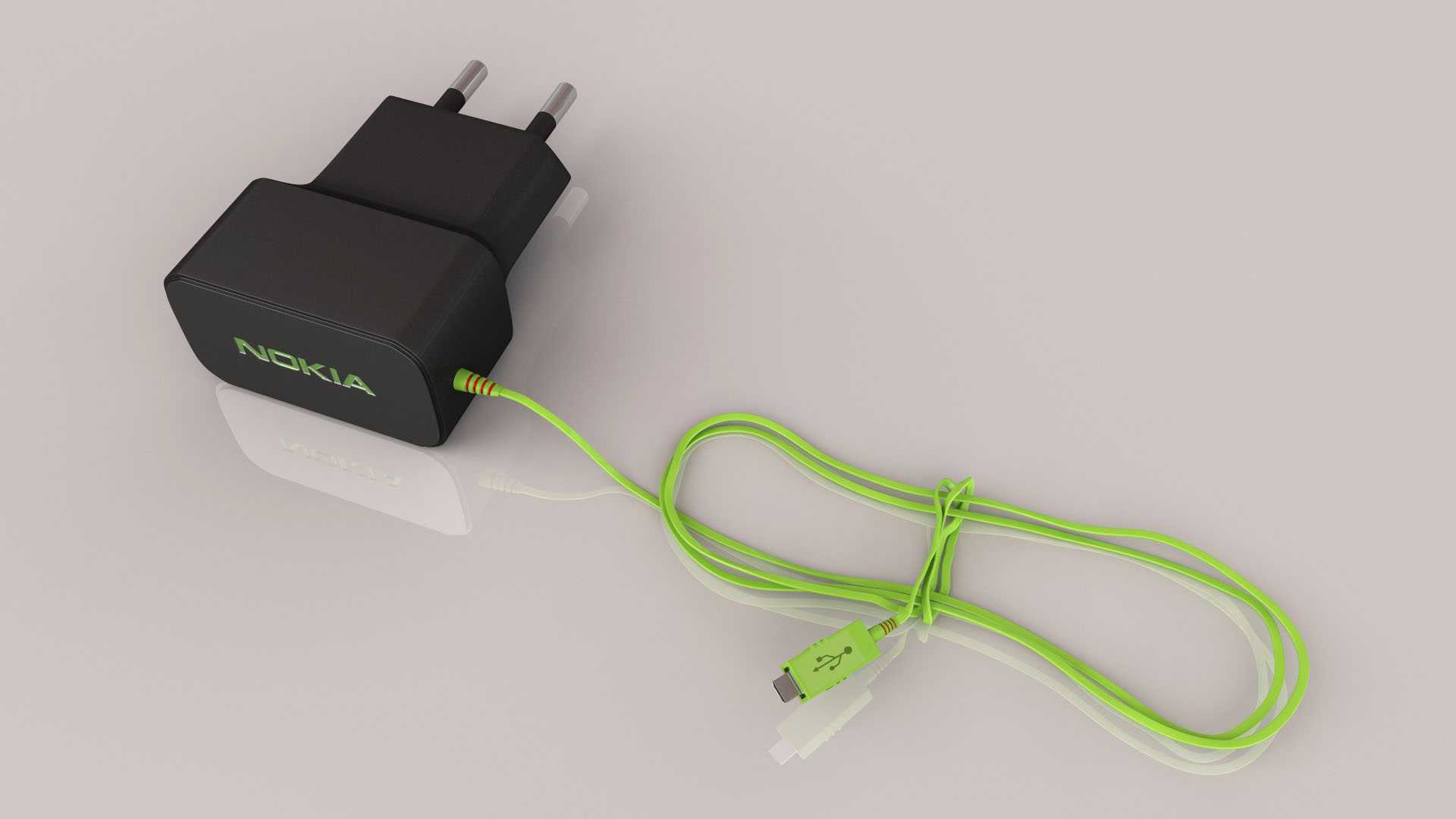

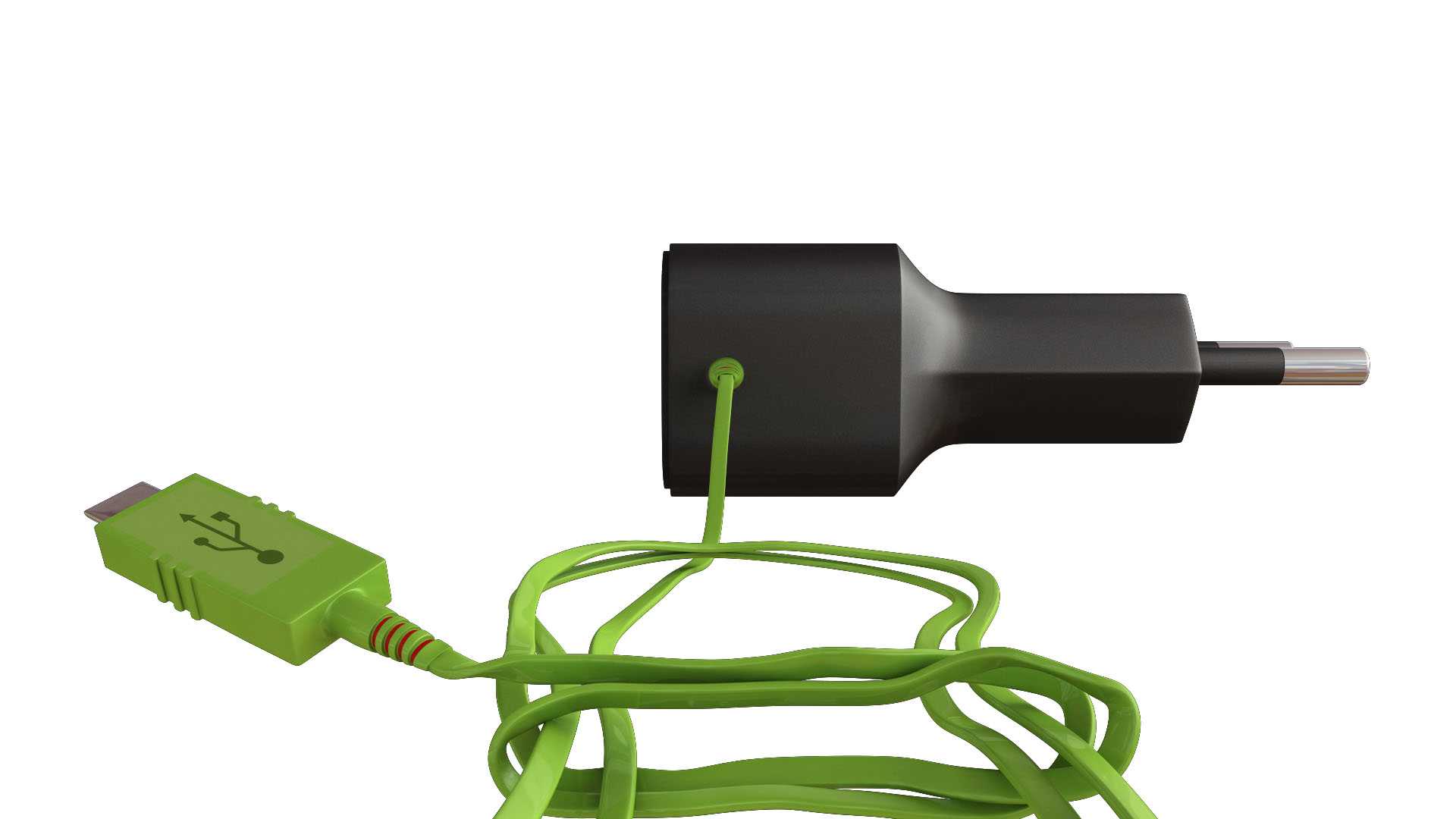

　　线材部分的设计是这款充电器比较有特点的地方，线材出线位置做了加长的SR防弯折结构，也就是大家常说的线尾网尾，SR部分采用软质PVC材质，和线材外被一体注塑成型，SR的长度做了18mm，渐变的锥度设计能让线材弯折时的应力均匀分散，不会在出线根部形成应力集中点，按照行业常规的弯折测试标准，这个结构能承受至少10000次90度弯折不会出现线芯断裂的问题。线材本身采用亮绿色外被，和黑色壳体形成明显的视觉区分，一方面是品牌视觉识别的需求，另一方面在昏暗的桌面环境下也能快速找到线材位置，避免拉扯到充电器。输出端的Micro USB接头同样做了一体注塑的应力释放结构，接头内部的金属端子采用镀金处理，提升插拔寿命和抗氧化性能，接头的外形尺寸严格符合USB-IF的标准规范，不会出现和设备接口干涉、插不到位的问题。

　　再说到外形尺寸和安装边界，整个充电器主体的长宽高尺寸分别是45mm、35mm、28mm，属于小功率适配器里比较紧凑的尺寸，插脚突出壳体端面的长度是16mm，完全满足欧规插座的插合深度要求，插入墙面插座后，充电器本体突出墙面的距离是32mm，不会因为本体过厚影响家具贴墙摆放。横向宽度35mm的设计也考虑了插排的相邻插孔间距，常规民用插排的插孔中心距是40mm，这款充电器插入后不会遮挡相邻的插孔，不会浪费插排的接口资源。重量控制在38g左右，插脚的插拔力设计在30N-50N之间，既能保证插合后不会因为自重松脱，也不会因为插拔力过大导致用户使用费力。

　　做这类小功率适配器的结构设计，最容易忽略的就是安规距离和工艺细节，这款模型里的插脚到内部低压侧元件的爬电距离留足了6mm，满足Class II类电器的安规要求，壳体内部的高压区和低压区之间还做了隔离筋，即使内部电容出现爆裂等极端情况，也不会出现高压串到低压侧的安全隐患。壳体的壁厚统一做1.8mm，既保证了足够的结构强度，也不会因为壁厚过厚导致注塑时出现缩水、成型周期过长的问题，浇口位置设在壳体侧面的隐蔽处，浇口残留高度控制在0.1mm以内，不会影响外观质感。

　　很多刚入行的结构工程师做这类适配器设计，容易一味追求超薄、超小的外观尺寸，忽略了内部元件的散热空间和安规距离，最后做出来的产品要么温升超标，要么过不了安规认证，这款诺基亚的充电器模型刚好是非常好的参考案例，在有限的尺寸空间里，把结构可靠性、安规要求、量产工艺、使用体验几个维度平衡得恰到好处，没有为了外观牺牲任何实用性能，这也是早年诺基亚配件能在市场上拥有高口碑的核心原因——所有设计细节都围绕实际使用场景的需求出发，没有多余的炫技，每一处结构都有其存在的工程意义。
