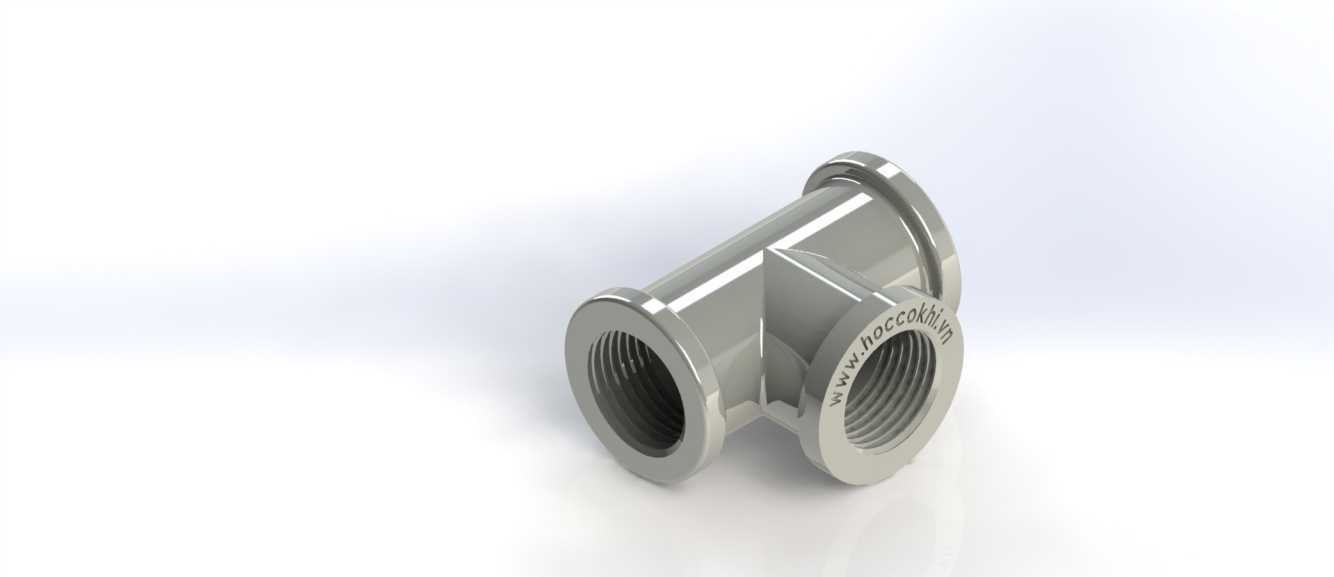

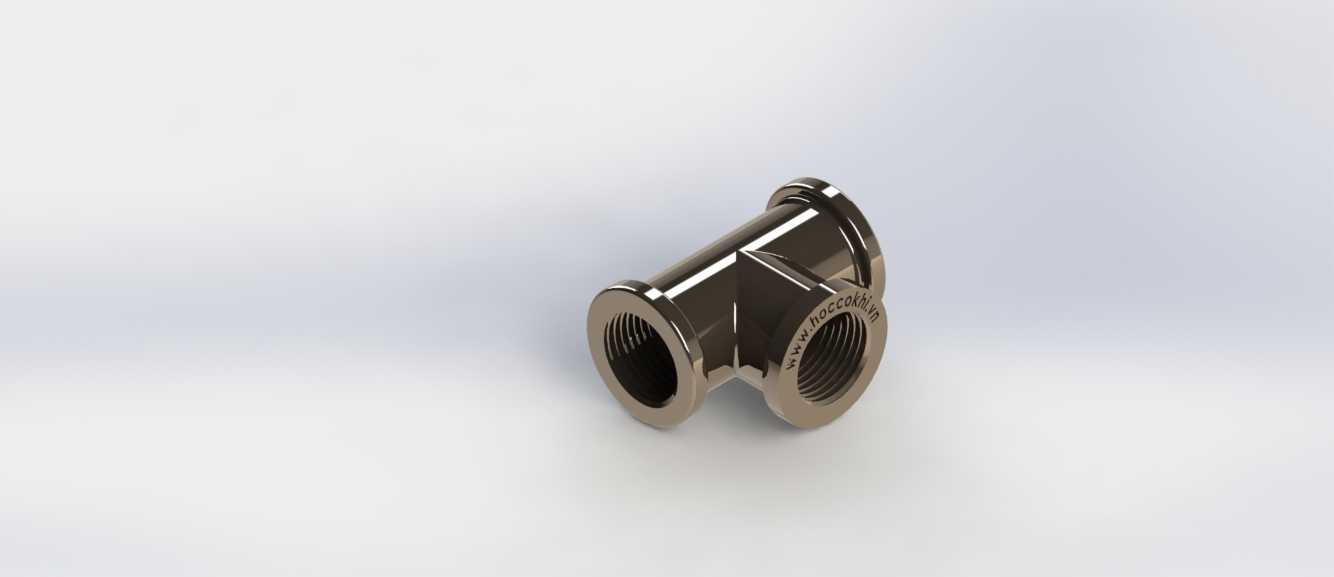

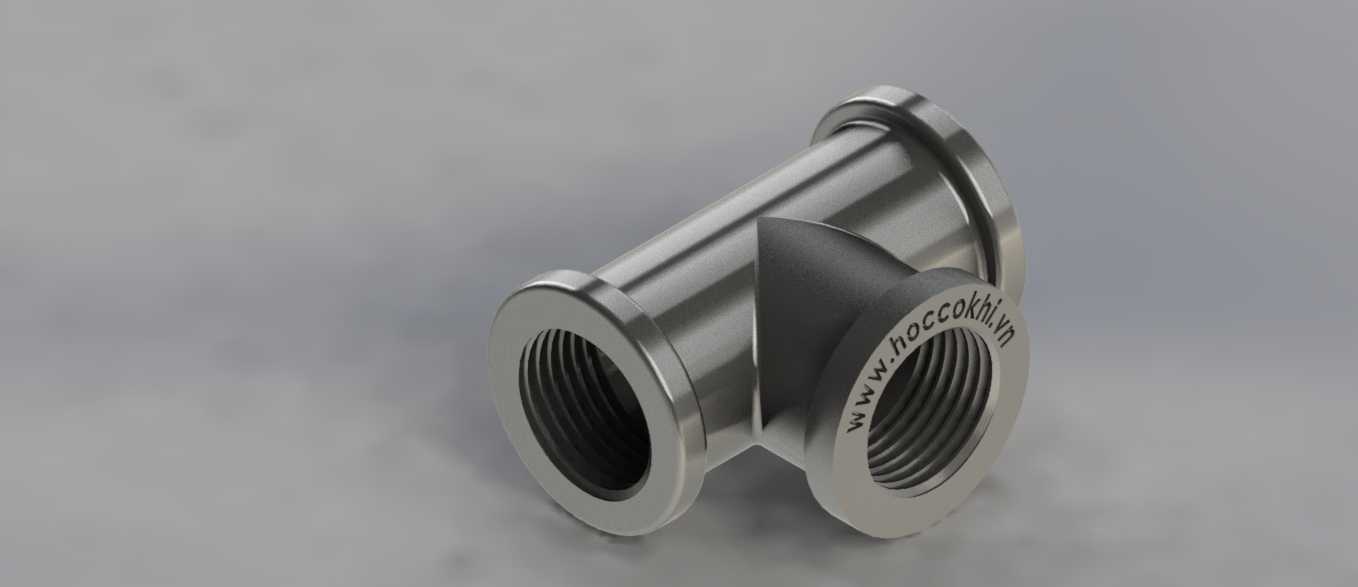

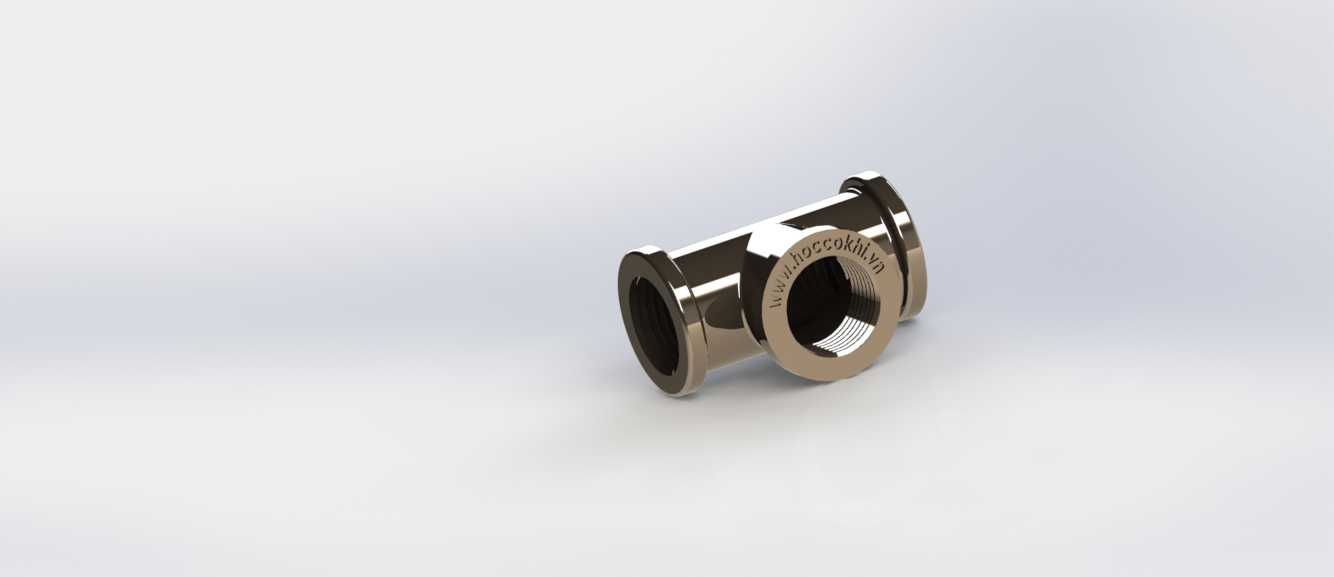

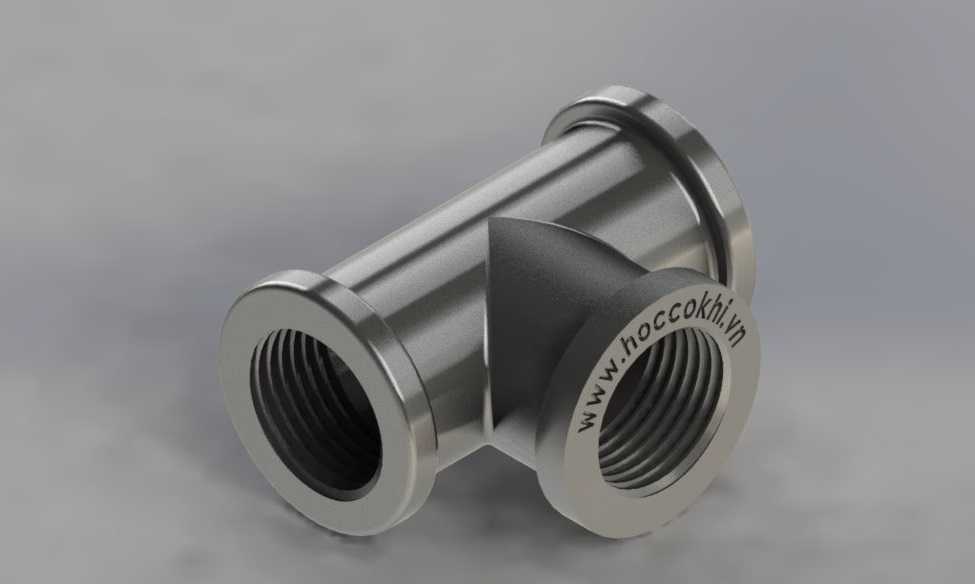

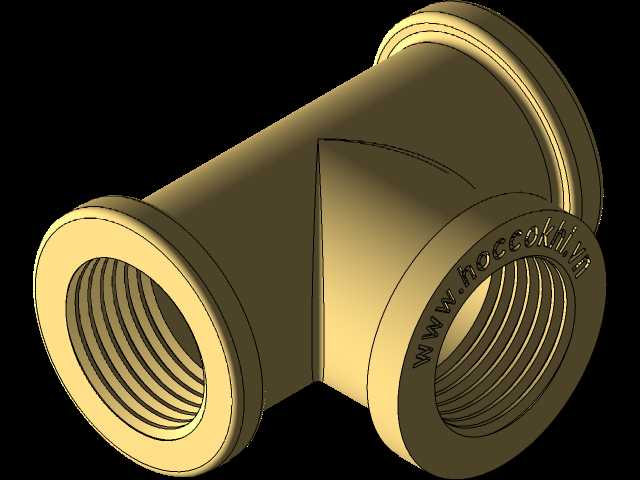

内丝三通T型黄铜管路连接接头

　　这类T型黄铜接头在民用给排水、小型气动回路、低压液压支路、制冷设备冷媒管路中都有极高的出镜率，核心作用是在单条主管路的节点位置，分出一条垂直方向的支路，实现流体的分流、合流或者支路取源，不需要额外焊接或者拼接多个直通接头，能大幅减少管路的连接节点数量，降低泄漏风险。从结构设计来看，三个接口全部采用内螺纹加工，螺纹牙型符合通用管螺纹标准，安装时不需要额外加工外螺纹对接端，直接将带外螺纹的管路或者阀件拧入即可，接口端面预留了密封件安装槽，可配合生料带、紫铜垫片或者O型圈实现静密封，适配1.6MPa以下的低压流体输送场景。材质选用黄铜并非偶然，黄铜本身的切削性能优异，在数控车床上加工内螺纹和端面密封槽时，不容易出现粘刀、崩牙的问题，

　　加工后表面粗糙度能稳定达到Ra3.2以下，不需要额外的抛光处理就能满足密封面的精度要求；同时黄铜的耐腐蚀性在常温水、压缩空气、低压蒸汽、常见冷媒介质中表现稳定，不会像普通碳钢件那样在潮湿环境下短时间出现锈层堵塞管路，也不会像部分塑料接头那样在温度波动较大时出现应力开裂。设计时三个接口的轴线严格保持空间垂直，主管路的两个接口同轴度公差控制在0.05mm以内，避免安装后管路出现别劲应力，长期受流体压力冲击出现接口开裂；支路接口的轴线与主管路轴线的相交位置做了圆弧过渡处理，而不是直角相贯，一方面能减少流体在节点位置的湍流阻力，降低输送过程中的压力损失，另一方面能避免直角位置的应力集中，在管路受外力震动时，过渡圆弧能分散应力，

　　不会在相贯线位置出现疲劳裂纹。外形尺寸上，这类接头的外轮廓没有多余的突出结构，六角形的外壁设计刚好适配标准扳手的夹持尺寸，安装时不需要特制工具，用普通活动扳手或者对应规格的开口扳手就能完成拧紧操作，安装边界足够紧凑，在管路排布密集的设备内部，比如小型冷水机组内部、机床润滑管路排布、家装水路的吊顶内分支位置，不需要预留太大的操作空间就能完成装拆。实际选型时需要注意，这类黄铜接头的螺纹规格有公制管螺纹和英制管螺纹的区分，建模时严格按照对应标准的牙型角、螺距、牙深参数绘制螺纹特征，能避免实际加工后出现螺纹错牙、拧入深度不足的问题；接头的壁厚设计根据公称通径匹配，通径15mm的规格壁厚不小于2.5mm，保证在额定压力下不会出现鼓胀变形，

　　同时内壁的流道做了等径设计，不会在分支位置出现通径缩小的问题，避免流体经过时产生节流噪音。在气动设备的气路分支中，这类接头可以用来连接主气路和支路的气缸、气动电磁阀，不需要额外的转接块；在家装水路中，常用来连接冷热水主管和台盆、花洒的支路水管；在小型液压站的回油管路中，也可以用来接压力检测表的取源管路，适用场景覆盖了绝大多数低压流体输送的分支需求。建模过程中，相贯线位置的圆弧过渡是容易被忽略的细节，很多新手建模时直接做三个圆柱的布尔运算，留下尖锐的直角相贯线，不仅不符合实际加工的工艺要求，导出工程图后也会给加工人员造成误导，实际生产中这类铸件在铸造阶段就会把相贯位置的过渡圆弧做出来，后续机加工只需要处理螺纹和端面，不会保留尖锐的内角。另外，接头的端面密封面与螺纹轴线的垂直度公差也需要在建模时标注清楚，垂直度超差会导致密封件压合不均匀，即使拧得再紧也会出现渗漏，这也是很多现场安装时出现接头泄漏的核心原因之一，并非螺纹加工不合格，而是端面的垂直度没有达到设计要求。
