防爆危险区域用侧通式导管接线盒结构

　　这款侧通结构的防爆导管出线配件，主要面向存在易燃易爆气体、粉尘的危险作业场景设计，常见于石油化工生产装置区、油气输送场站、煤矿井下机电硐室、粉尘浓度超标的粮食加工车间等对电气线路防护有隔爆要求的作业环境，作为穿线导管系统的中转连接件使用。实际工况中，电气线路沿防爆导管敷设时，遇到线路转角、分支、长距离穿线需要预留拉线余量的节点，就需要这类出线盒完成线路过渡，同时为线缆接头提供封闭的隔爆容纳空间，避免盒内电路打火引燃外部易燃易爆介质。

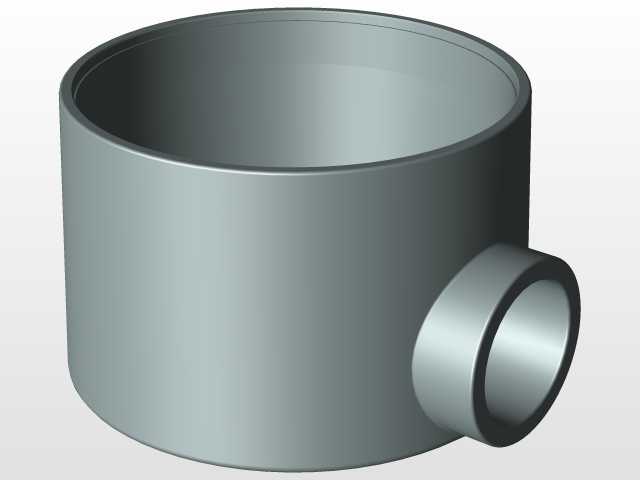

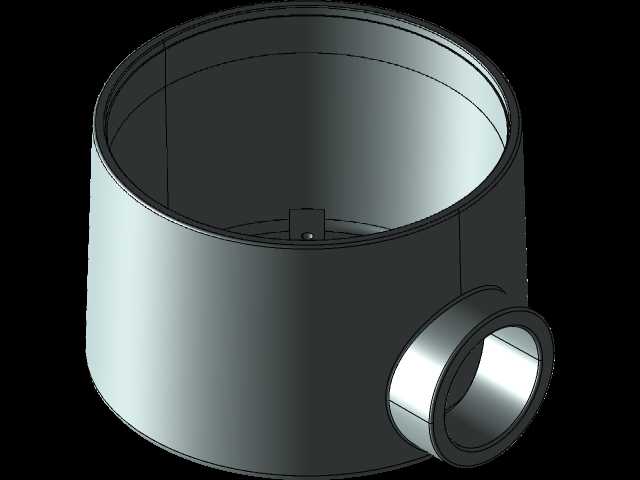

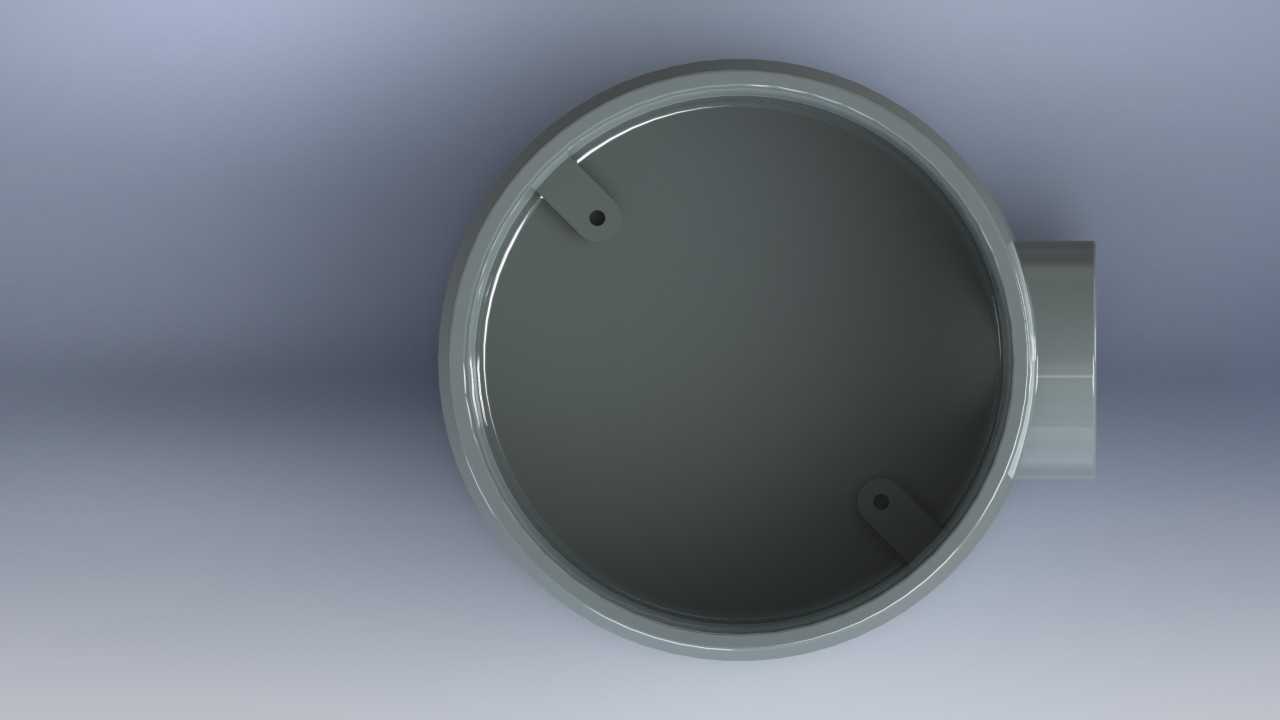

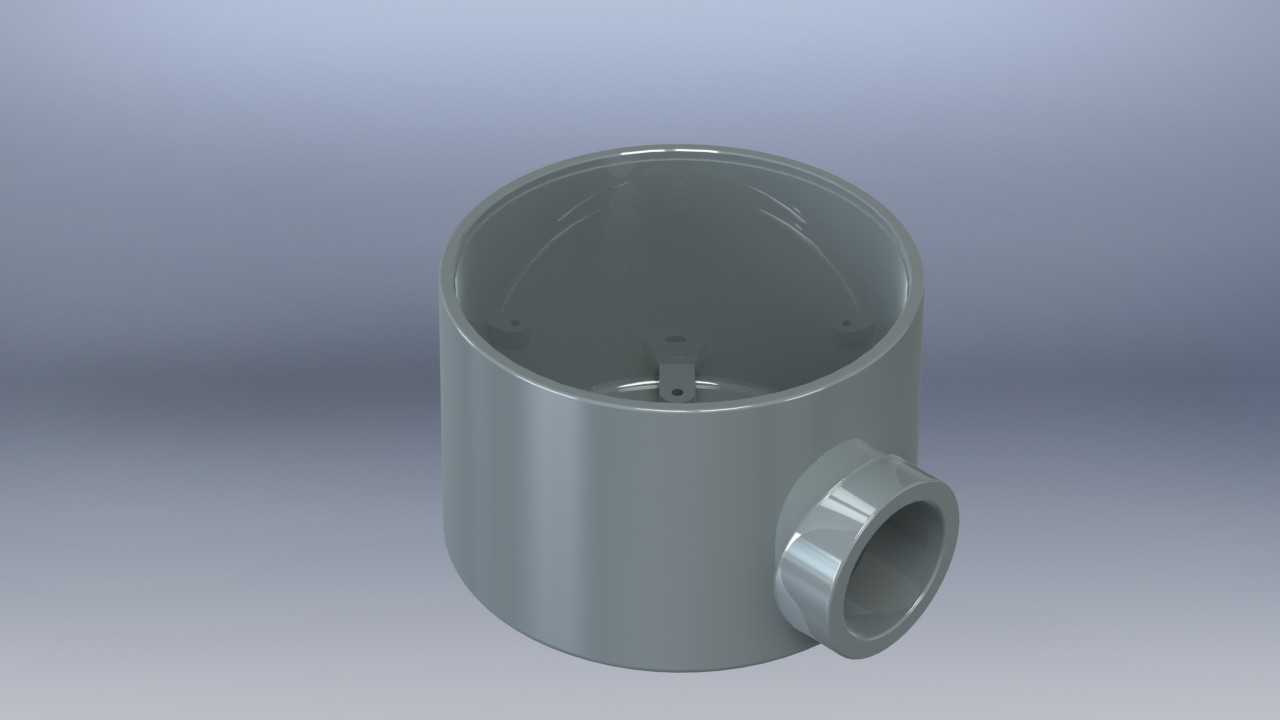

　　从功能特性上看，该壳体采用一体式圆筒形主腔体设计，主腔体为上下贯通的直筒结构，侧面垂直引出一个同轴线的导管接口，整体形成直角三通式的穿线通道，主腔体上端用于配合盒盖完成密封，下端可根据安装需求选择封堵或者对接下部导管，侧接口直接与同规格的防爆导管旋接固定。腔体内部预留了足够的接线空间，能够容纳多股线缆的对接接头，同时腔体内壁设置有定位凸台，用于固定内部接线端子排，避免线缆拉扯导致接头松脱。隔爆面的设计遵循隔爆型电气设备的接合面要求，所有对接位置的配合间隙、接合面长度都满足对应防爆等级的参数要求，即使盒内发生燃爆，火焰通过接合面缝隙时会被充分冷却，不会引燃外部的爆炸性混合物。

　　设计思路上，这款出线盒优先考虑了现场安装的便捷性与结构强度的平衡，整体采用等壁厚的壳体结构，避免壁厚不均导致的压铸缺陷，同时圆筒形的腔体结构相比方形壳体拥有更好的抗爆承压能力，在同等壁厚条件下能够承受更高的内部爆炸压力，减少壳体变形导致隔爆失效的风险。侧接口与主腔体采用圆弧过渡连接，避免直角位置的应力集中，同时减少穿线时线缆外皮被结构棱角划伤的概率。腔体内部的安装柱与壳体一体成型，不需要额外镶嵌螺母，减少装配零件数量的同时，也避免了拼接位置的间隙影响隔爆性能。

　　从安装边界来看，主腔体的内径尺寸匹配1.5英寸规格的防爆导管通径，侧接口的外螺纹尺寸与同规格导管的内螺纹适配，安装时不需要额外加工转接头，可直接与现有标准化的防爆导管系统对接。安装时需要注意，盒体的固定位置需要避开导管受力的弯折点，尽量将盒体设置在导管支撑点附近，减少管路震动传递到盒体导致接口松动。上下端的盒盖配合面需要加装对应的密封垫片，紧固螺栓时需要对角均匀施力，保证隔爆面的间隙均匀一致，避免单侧间隙超标失去隔爆作用。侧接口与导管对接时，需要在螺纹位置缠绕符合防爆要求的密封胶带，保证接口位置的防护等级满足户外或者潮湿环境的使用要求，避免水汽、粉尘进入盒体内部影响电路绝缘性能。

　　实际选型过程中，需要根据现场的防爆等级、导管通径、线缆数量来确认该款出线盒的适配性，腔体内部的穿线容积率不能超过规范要求的数值，避免线缆过于密集导致散热不良，同时要预留足够的接线操作空间，方便后期线路检修时的接头拆装。这款结构的三维建模过程中，重点还原了壳体的壁厚分布、隔爆接合面的尺寸公差、接口螺纹的标准参数，以及内部安装凸台的定位尺寸，能够直接用于防爆电气配件的结构验证、安装模拟以及生产开模的参考，在进行厂区电气布线三维设计时，可以直接调用该模型完成导管线路的节点布置，提前校验安装位置与周边设备的干涉情况，减少现场施工时的尺寸适配问题。
