外螺纹三通液压管路连接接头结构

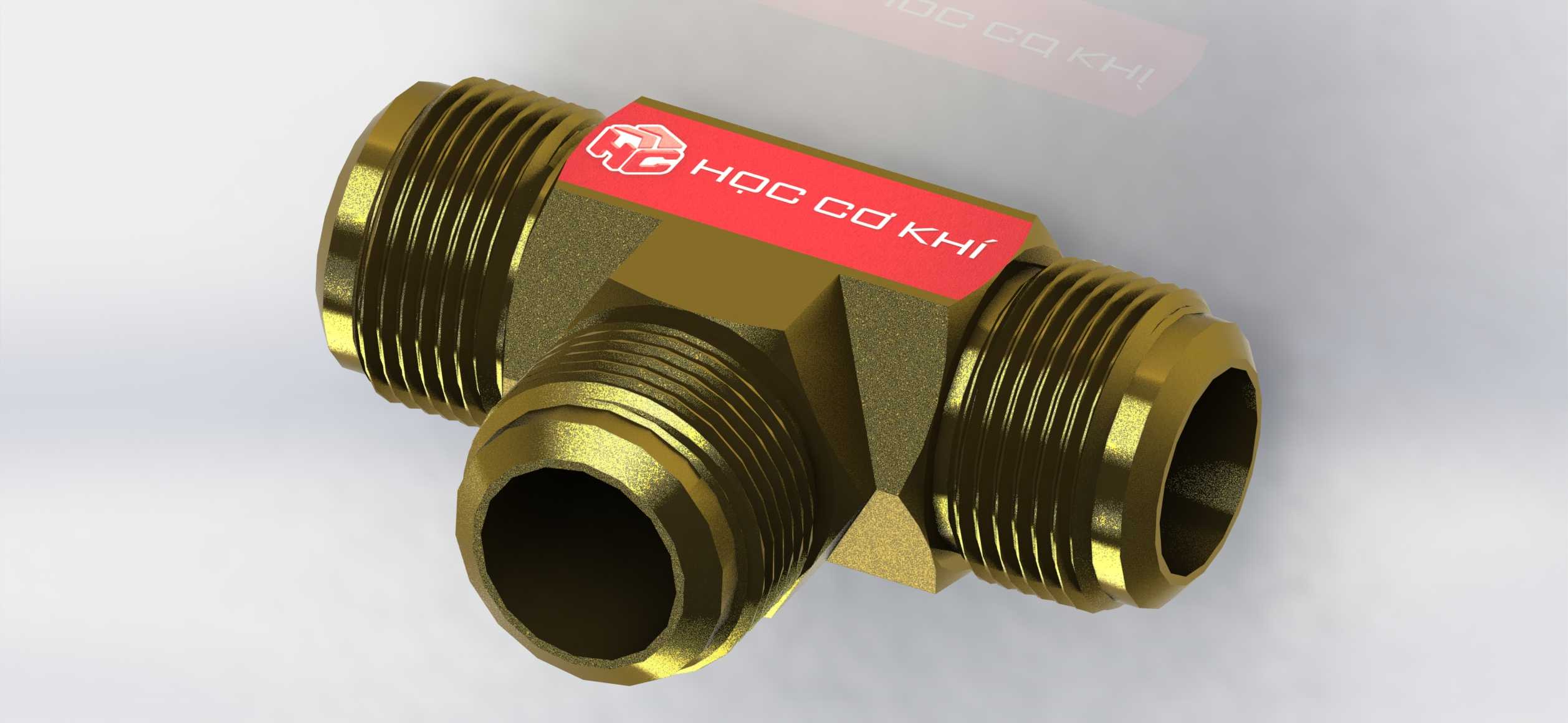

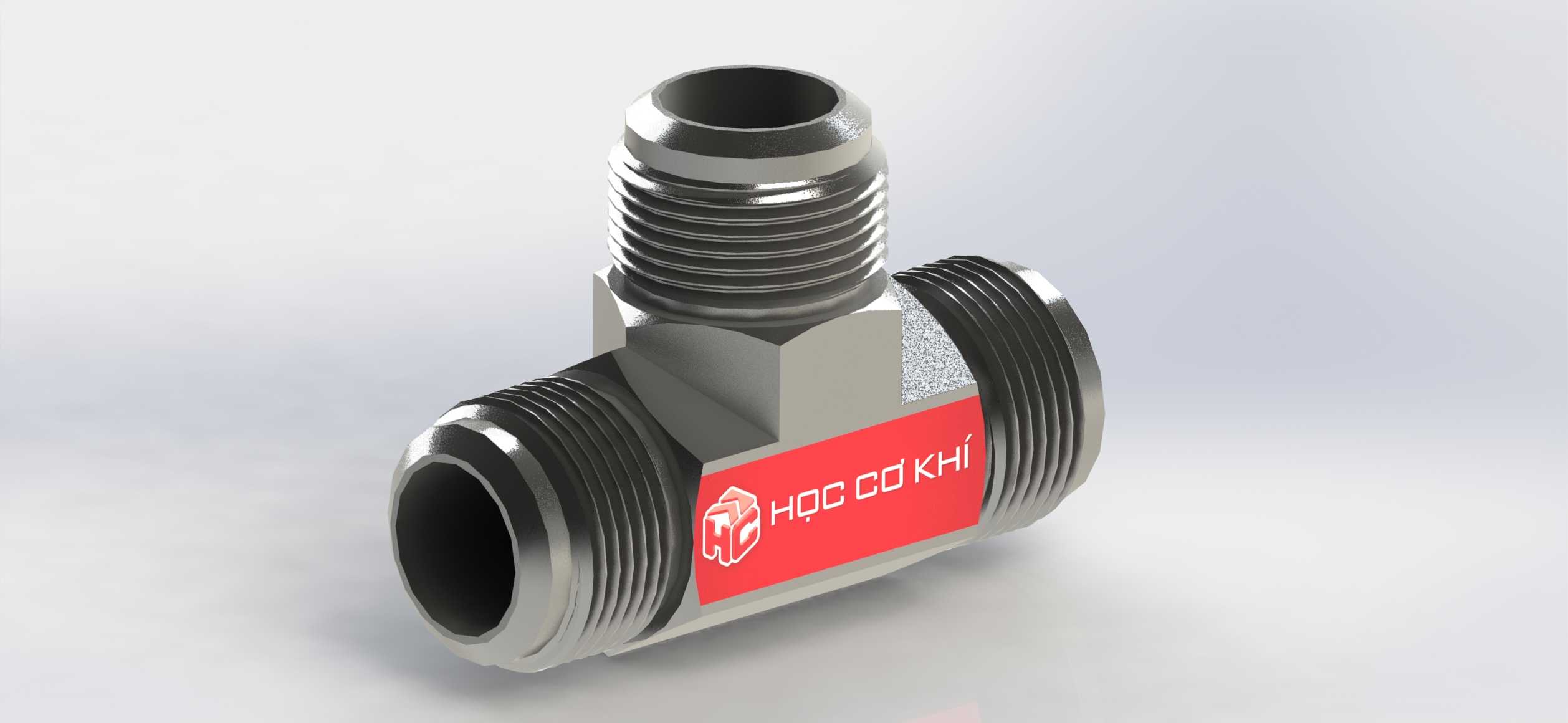

　　在液压系统、气动管路、工业流体输送管线的布设场景中，这类外螺纹式三通接头是实现管路三路连通、介质分流合流的核心基础连接件，日常在机床液压站油路改造、小型气动设备气路排布、工业设备冷却循环水管路接驳的现场，都能见到这类零件的实际应用。不同于普通内丝三通的安装逻辑，这款接头三个连通端均采用外螺纹结构，适配带内螺纹的硬管端接、软管扣压接头对接场景，安装时无需额外搭配内丝转接头，能减少管路接驳点的数量，从结构上降低介质泄漏的潜在风险点。从结构设计逻辑来看，接头主体采用一体式锻造成型后机加工的工艺路线，三个接口的轴线呈空间正交分布，其中一个接口轴线垂直于另外两个同轴布置的接口轴线，形成标准的T型三通流道，流道内部转角处做了圆弧过渡处理，

　　避免直角转角带来的介质流阻骤升问题，同时减少高压介质长期冲刷转角部位造成的冲蚀磨损，延长接头的实际使用寿命。接头的螺纹部位采用标准密封管螺纹设计，螺纹牙型精度满足管路密封的公差要求，安装时配合生料带或者密封胶即可实现可靠的静密封，适配1.6MPa到16MPa区间的常规流体输送压力工况，覆盖绝大多数民用工业管路、中低压液压系统的压力使用需求。接头的六角扳拧部位设置在垂直接口与水平接口的交汇位置，扳拧面的对边尺寸符合标准紧固件的扳拧公差，现场安装时可以使用普通活动扳手或者对应规格的开口扳手完成紧固操作，无需定制专用安装工具，降低现场施工的工具适配成本。从安装边界尺寸来看，

　　两个同轴布置的外螺纹接口端面间距控制在常规同规格三通的标准尺寸区间内，垂直方向的外螺纹接口端面到水平接口轴线的距离也符合管路安装的空间预留要求，在布设管路时，不需要为该接头额外预留过大的安装操作空间，适配设备内部狭窄空间的管路排布需求，尤其是在机床液压站阀组周边、小型自动化设备内部气路走线这类空间局促的场景，这类紧凑尺寸的三通接头能大幅降低管路布设的空间难度。接头的材质选用优质碳素结构钢加工，表面做了防锈氧化处理，能适应常规工业环境下的防腐蚀要求，在普通液压油、压缩空气、常温清水这类常规输送介质的长期接触下，不会出现过快的锈蚀问题，若应用在有腐蚀性介质的场景，也可以在该结构基础上更换不锈钢材质坯料加工，

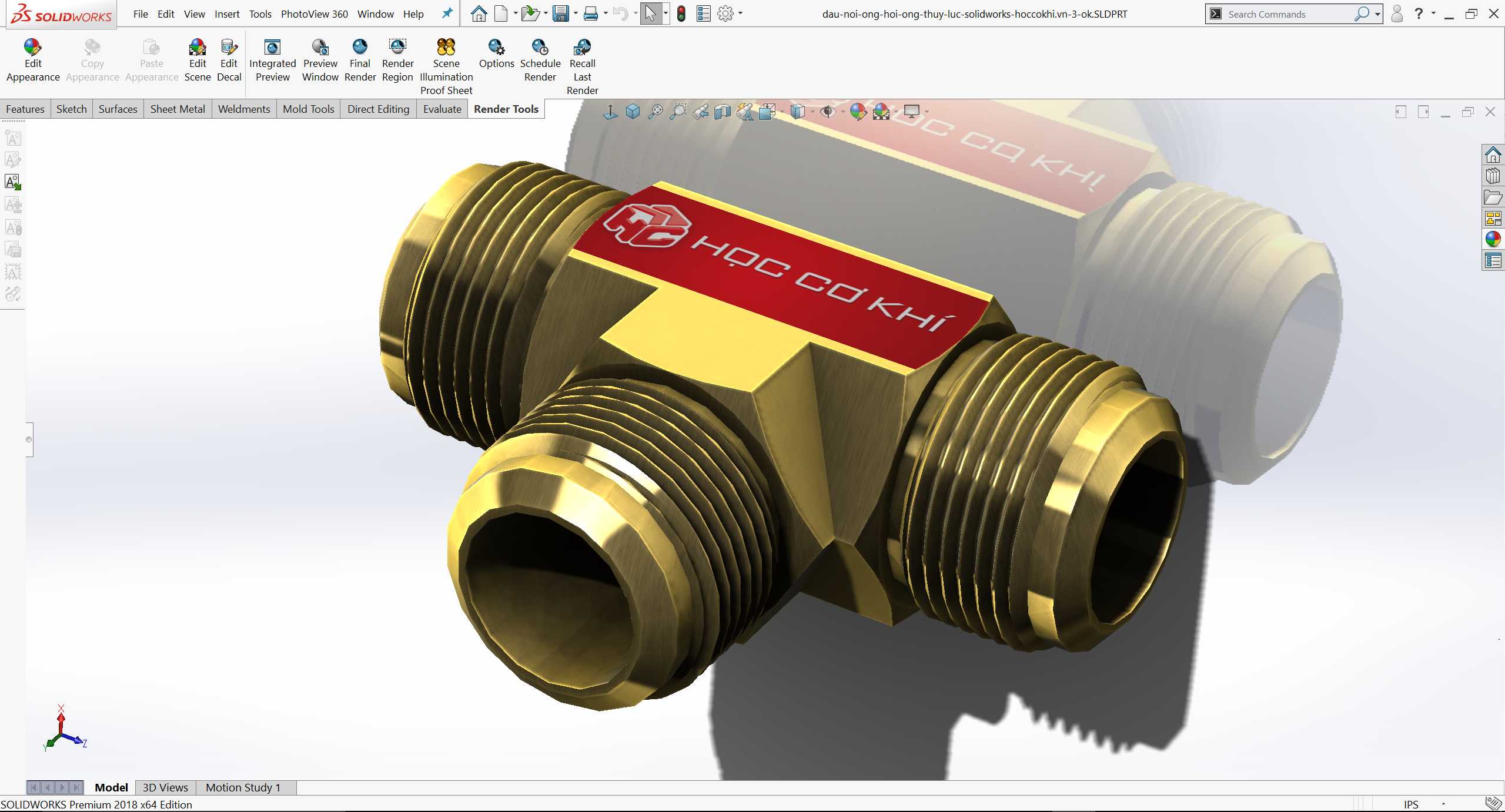

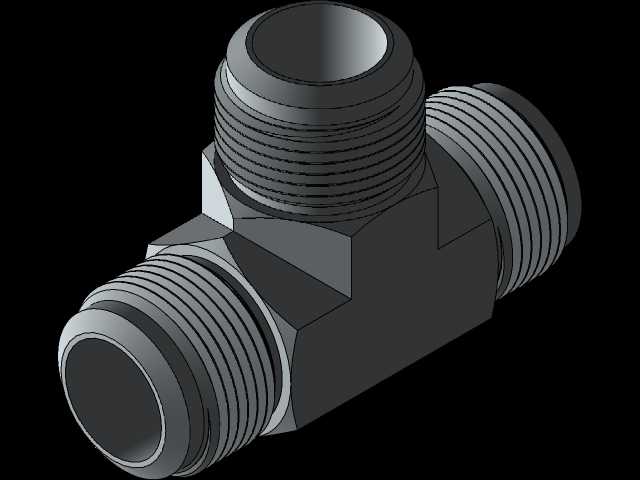

　　整体结构尺寸不需要做调整即可直接适配。在实际选型应用时，需要注意三个接口的螺纹规格匹配对应管路的连接端尺寸，避免螺纹规格不匹配造成的安装失败或者密封失效问题，安装紧固时的扭矩需要控制在对应螺纹规格的推荐扭矩区间内，避免扭矩过大造成螺纹滑牙或者接头本体开裂，扭矩过小则会导致密封面压合不足出现介质泄漏。这类接头在实际管路系统中，既可以实现单路进液双路出液的分流功能，也可以实现双路进液单路出液的合流功能，根据实际管路的介质流向需求灵活调整安装方向即可，不需要额外定制特殊流向的接头零件，大幅提升管路布设的灵活度。在三维建模过程中，这类零件的建模重点在于螺纹特征的标准化处理、内部流道的过渡曲面构建、扳拧六角面的尺寸公差匹配，建模时需要注意三个接口的同轴度、垂直度形位公差要求，避免建模时出现轴线偏移导致后续工程图输出或者加工时出现位置度超差的问题，同时要注意螺纹收尾部位的退刀槽结构设计，给机加工工序预留合理的退刀空间，避免加工时出现刀具碰撞或者螺纹加工不到位的问题。
