五辐带键槽手轮式操作方向盘结构

　　这类手轮式操作方向盘，在工业设备里的应用场景覆盖极广，从车间里的立式车床、卧式铣床的进给轴手动调节，到化工管路的截止阀、闸阀启闭操作，再到中小型压力机的滑块位置微调、输送线的张紧机构手动调校，都能见到同结构的操控件。和民用车辆的转向盘不同，工业场景下的这类手轮不需要考虑转向助力、人体工学握持的长时间驾驶需求，核心要满足的是手动施力时的扭矩传递可靠性、操作时的力反馈清晰度，以及长期频繁操作下的结构抗变形能力。

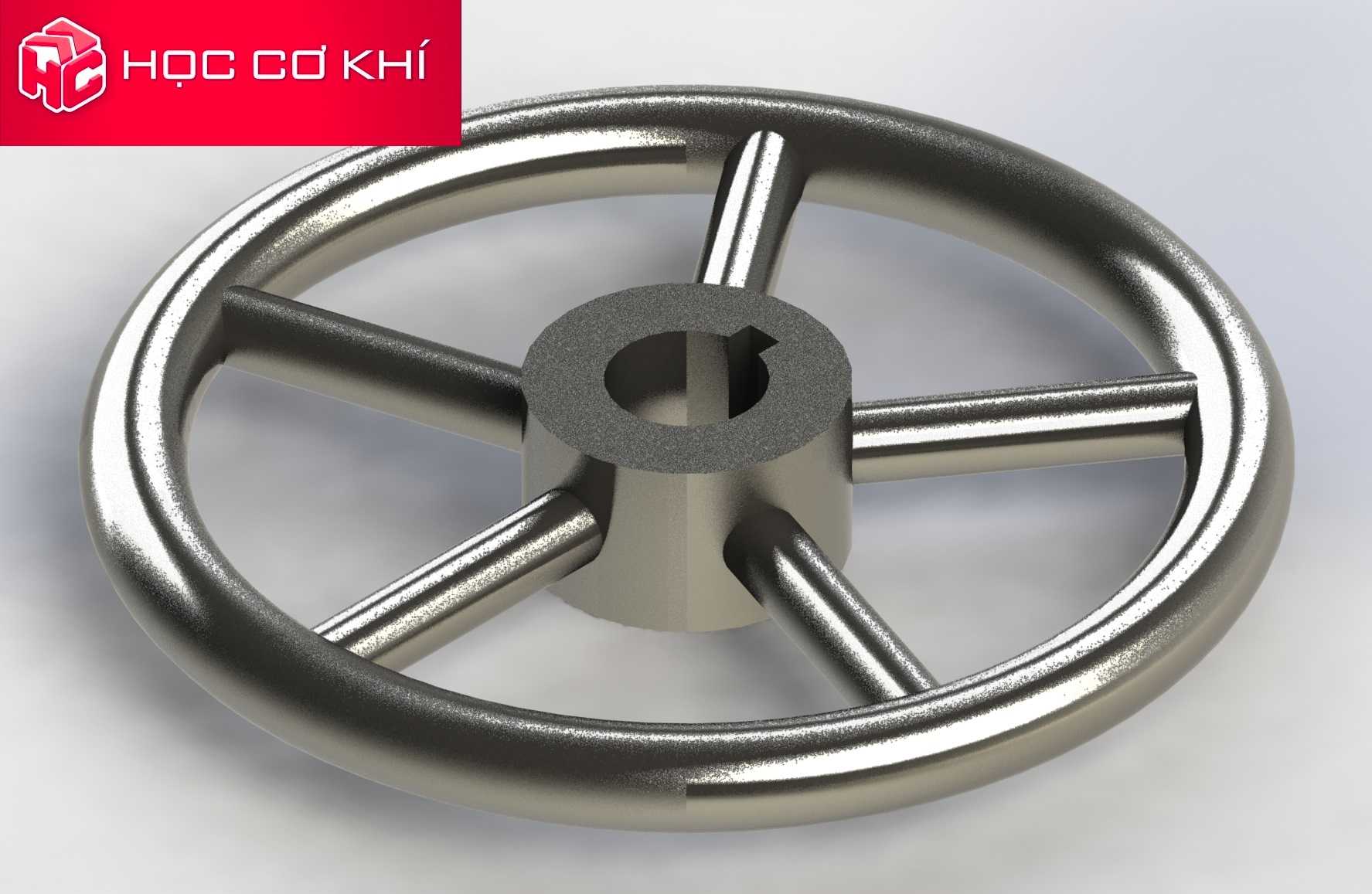

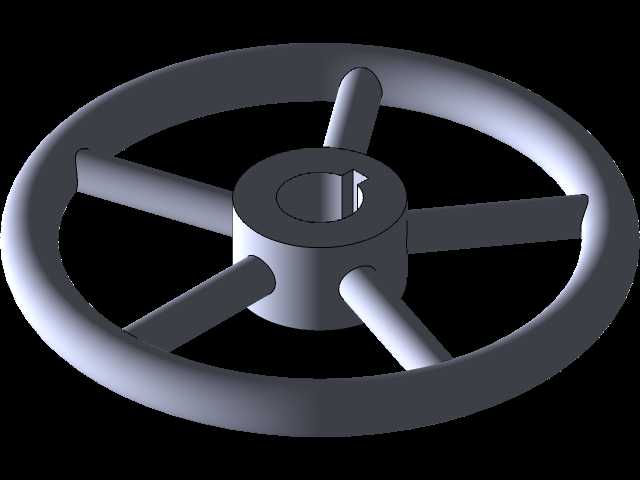

　　从结构设计逻辑来看，这款手轮采用五根辐条连接外圈轮缘与中心轮毂的布局，对比常见的三辐手轮，五辐结构在同等辐条截面尺寸下，能承受更大的周向扭矩，当操作人员需要施加较大力矩启闭重载阀门或者调整重型滑台位置时，辐条的弯曲变形量会更小，不会因为辐条形变导致操作虚位变大，同时五根辐条均匀分布，不管手轮停在什么角度，操作人员都能快速找到握持位置，不需要刻意转动手轮到特定辐条位置就能发力，在设备检修、应急操作的时候能节省不少调整时间。中心轮毂位置设计的带缺口键槽，是整个手轮扭矩传递的核心结构，这种键槽结构和轴类零件配合的时候，不需要额外做过盈配合压装，只需要将键槽对准轴上的平键推入，再在轴端加装轴向固定的挡圈或者锁紧螺母，就能完成安装，后期维护更换的时候，只需要拆下轴向固定件就能直接拔出手轮，不需要使用拉马等拆卸工具，对现场运维人员十分友好。

　　在外形尺寸与安装边界的设计考量上，这类手轮的外圈轮缘直径通常会根据所需操作扭矩做匹配，需要大扭矩操作的场景下轮缘直径会做的更大，利用杠杆原理降低操作人员的施力力度，而需要快速微调的场景下轮缘直径会适当缩小，避免转动时行程过长影响调节效率。轮缘的截面采用圆弧过渡的圆滑造型，没有尖锐棱角，操作人员握持施力的时候不会硌手，即使戴劳保手套操作也能有足够的摩擦力，不会出现打滑脱手的情况。中心轮毂的轴向长度会根据所配轴的直径做匹配，保证键槽配合的长度足够，不会因为配合长度过短导致键槽受力过大出现崩裂，轮毂的内孔与键槽的公差通常选用间隙配合的公差带，既保证安装拆卸顺畅，又不会因为间隙过大导致手轮转动时出现旷量，影响调节精度。

　　从实际使用的功能特性来说，这类金属材质的手轮对比塑料材质的手轮，耐温范围更广，在焊接设备周边、高温管路旁的高温环境下，不会因为温度过高出现软化变形，在北方冬季室外的设备上使用，也不会因为低温出现脆裂问题。表面的金属质感处理，不仅能提升零件的防锈能力，长期使用过程中即使被润滑油、切削液溅到，只需要简单擦拭就能清理干净，不会像表面做喷漆处理的手轮那样，被油污侵蚀后出现漆层脱落生锈的问题。辐条与轮缘、轮毂的连接位置都做了圆角过渡处理，避免应力集中，在频繁承受交变扭矩的使用场景下，不会在连接位置出现疲劳断裂的问题，整体结构的使用寿命能满足工业设备长期使用的需求。

　　在设计建模的过程中，这类零件需要重点关注几个关键尺寸的校验：首先是键槽的对称度公差，必须保证键槽与轮毂内孔的同轴度符合要求，否则安装到轴上之后会出现手轮偏心转动的问题，转动时的离心力会导致轴承受额外的径向力，影响相关部件的使用寿命；其次是五根辐条的角度等分精度，必须保证每根辐条之间的夹角一致，否则会导致轮缘的圆度超差，转动时外圈出现偏摆，影响操作手感；最后是轮缘的外圆圆度，需要保证整个外圈的直径偏差在合理范围内，部分需要加装数字刻度圈的手轮，对外圆的圆度要求更高，否则刻度圈安装后会出现转动卡顿或者偏心的问题，影响刻度读数的准确性。
