减速器齿轮箱底座铸造壳体结构

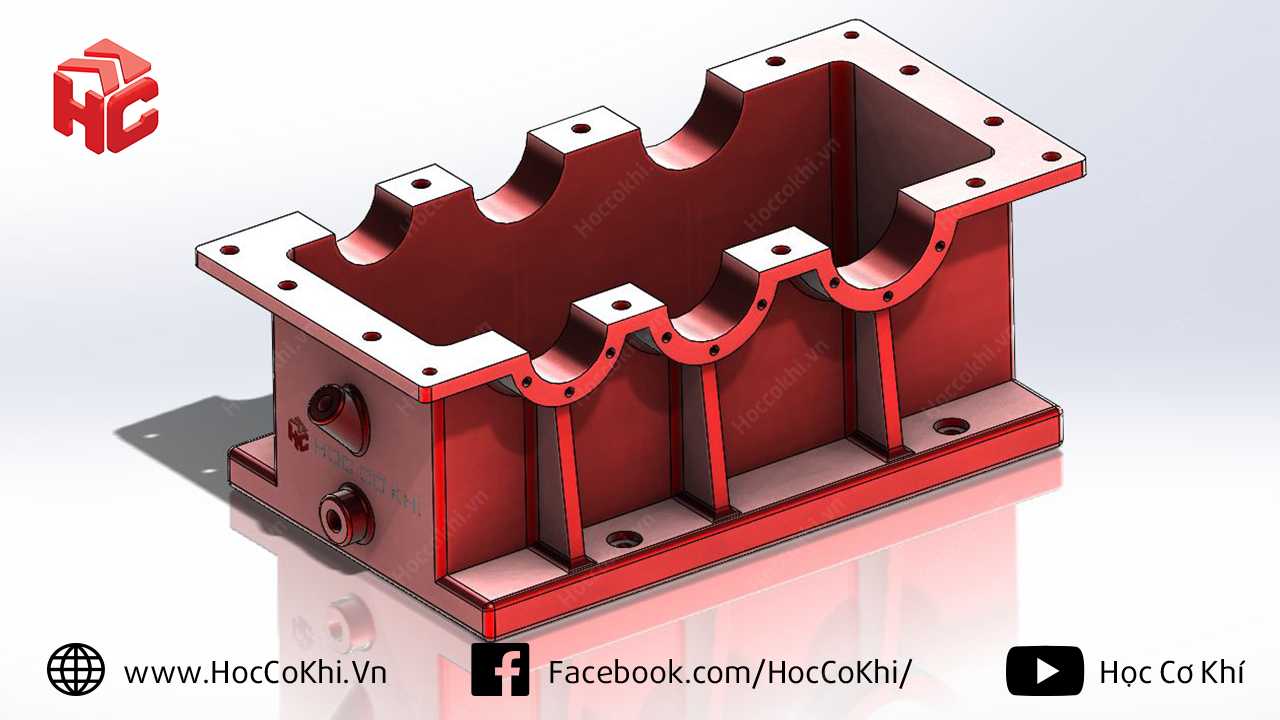

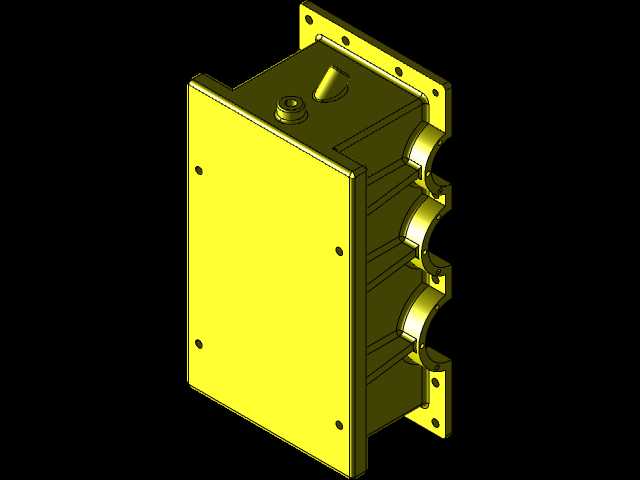

　　在工业传动系统的布局中，齿轮箱底座是整台减速器的承载核心，所有传动轴系、齿轮啮合副、润滑组件的安装基准都依托这个壳体来实现，从矿山输送线的重载减速单元，到自动化生产线的精密传动工位，再到工程机械的行走驱动机构，这类箱体的结构合理性直接决定了整台传动设备的运行精度与服役寿命。不同于普通的焊接机座，这款齿轮箱底座采用一体化铸造的腔体结构，上部的多组半圆轴承孔位是为多级平行轴传动预留的安装位，每道轴承孔的端面都加工有均匀分布的螺栓孔，用于固定轴承端盖，实现轴系的轴向定位与密封，孔位之间的加强筋沿着传动受力的方向布置，既可以抵消齿轮啮合时产生的径向分力，也能避免箱体在长期交变载荷下出现应力开裂。

　　箱体底部的安装法兰面是整台设备与机架连接的基准面，法兰上预留的沉头孔可以穿过高强度连接螺栓，将减速器牢牢固定在设备基座上，法兰面的平面度公差需要控制在合理范围内，避免安装后轴系出现偏载，导致齿轮啮合异响、轴承过早磨损的问题。从腔体内部的结构来看，相邻轴承座之间的隔板将腔体分隔成多个独立的储油空间，既可以储存润滑油实现齿轮与轴承的飞溅润滑，也能阻挡不同转速级齿轮搅油时产生的油液紊流，减少传动过程中的功率损耗，腔体侧壁预留的螺纹孔分别用于安装油标、放油塞、透气塞，其中油标孔位可以实时观察箱内润滑油的液位高度，放油塞设置在腔体最低位置方便定期更换润滑油，透气塞则用于平衡箱体内外的气压差，避免设备运行升温后箱内压力过高导致密封件渗漏。

　　在设计这类箱体结构时，首先要匹配内部传动组件的排布尺寸，确定各轴承孔的中心距、同轴度公差，保证齿轮啮合的侧隙与接触斑点符合设计要求，其次要考虑铸造工艺的可行性，所有壁厚保持均匀过渡，避免出现壁厚突变导致的铸造缩孔、冷隔缺陷，轴承座位置的壁厚要适当加厚，抵消轴系传递的集中载荷，筋板的厚度控制在主壁厚的0.7-0.9倍，既保证结构刚度也不会造成材料浪费。安装边界方面，需要提前核算箱体的整体外形尺寸，预留出端盖安装、螺栓紧固的操作空间，避免在设备整体布局时与周边的机架、护罩、管线产生干涉，底部安装孔的孔距要匹配配套机架的安装孔位，减少现场安装时的二次加工工作量，同时要考虑箱体的起吊位置，在合适的位置预留起吊螺纹孔或者铸造吊耳，

　　方便设备的装配与转运。实际工况中，这类箱体需要承受齿轮传动产生的径向力、轴向力以及设备启停时的冲击载荷，所以在结构设计时会通过有限元分析对薄弱位置进行优化，比如在轴承孔与箱体侧壁的连接位置增加圆角过渡，减少应力集中，在腔体内部的受力方向布置斜向加强筋，提升箱体的整体抗扭刚度，避免重载工况下箱体出现变形导致轴系错位。不同于外露的传动部件，齿轮箱底座是封闭的承载结构，其加工精度直接影响内部传动件的运行状态，轴承孔的尺寸精度、圆柱度、各孔之间的平行度公差都需要严格控制，才能保证装配后齿轮的啮合精度，降低传动噪音，提升整台减速器的运行可靠性。
