双铰接连接摇臂传动构件结构设计

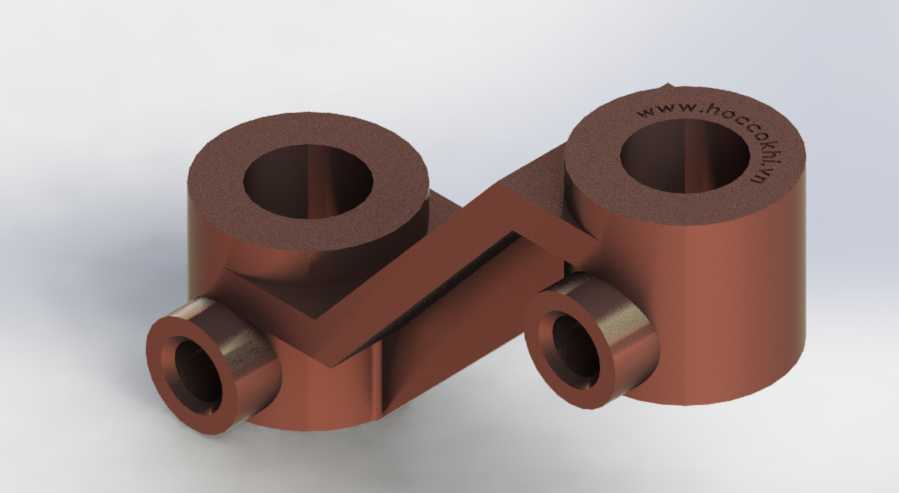

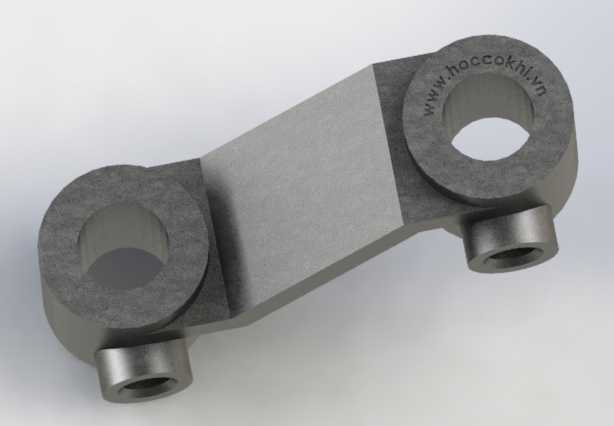

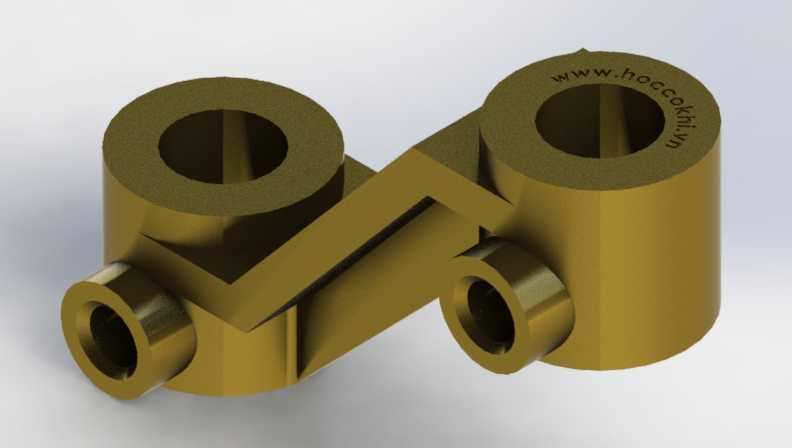

　　该构件属于机械传动系统中的双铰接连接摇臂类零件，主要应用在需要实现往复摆动传动、力方向转换的机构场景中，常见于小型内燃机配气机构、轻工机械进给传动单元、自动化设备的连杆传动模组，也可作为工装夹具的压紧摆臂、输送线的拨料摆杆使用，核心作用是通过两端铰接孔的回转自由度，将输入的直线往复运动转换为指定角度的摆动输出，或是将摆动输入转换为另一端的直线推拉动作，实现动力的非同轴传递与运动轨迹的适配。从结构设计逻辑来看，该零件采用对称式双筒铰接端加斜向连接臂的整体构型，两端的同轴圆筒结构为铰接安装位，内孔设计有适配标准圆柱销、铰接螺栓的配合公差，其中一端的筒部端面加工有内螺纹孔，用于安装铰接端的轴向限位结构，避免销轴工作时出现轴向窜动脱落；

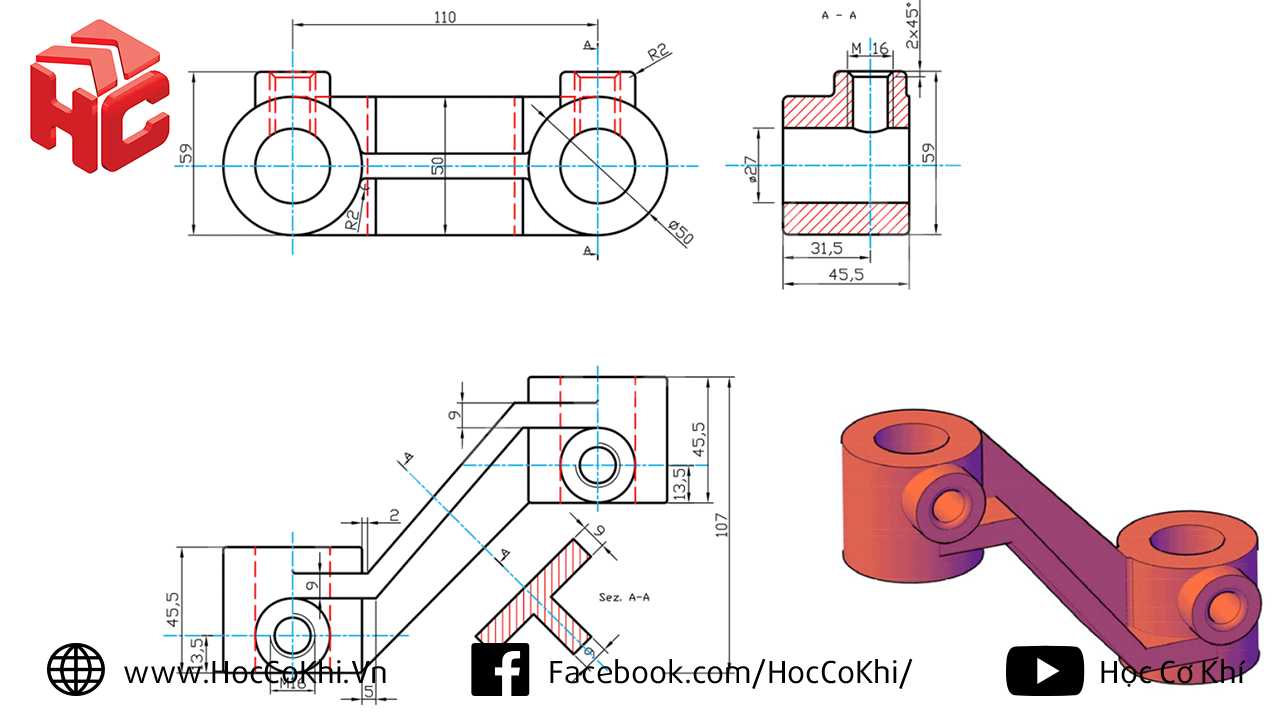

　　连接臂采用变截面斜向过渡设计，在保证整体结构刚度的前提下尽可能削减非受力区域的材料余量，降低零件自身转动惯量，减少机构高速往复摆动时的惯性冲击。从安装边界尺寸来看，零件总长度方向的两铰接孔中心距为110mm，铰接筒的外圆直径为39mm，内孔直径为19mm，筒部总高度为24.5mm，其中下端面到臂体连接面的高度为13.5mm，内螺纹规格为M16，螺纹孔深度满足标准螺栓拧入深度要求；连接臂的截面采用矩形加圆角过渡的形式，臂身与两端筒部的连接处设计有铸造圆角，避免应力集中导致的疲劳断裂，零件整体的最大外轮廓宽度为45.5mm，安装时需要预留的摆动空间半径不小于60mm，避免摆动过程中与周边机架、其他传动构件发生运动干涉。在实际选型应用时，

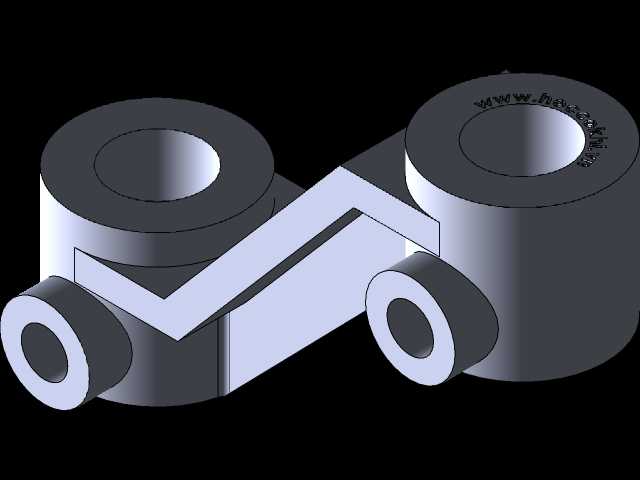

　　需要重点校核两端铰接孔的配合公差与销轴的匹配度，若用于高速摆动场景，铰接孔内可加装铜套或滚针轴承降低摩擦磨损，臂身的受力截面需要根据传递的最大扭矩做强度校核，若传递载荷较大可选用45号钢调质处理后加工，轻载场景下也可采用铝合金压铸成型降低自重。该零件的三维建模过程中，需要重点处理臂身与筒部的相贯线过渡，保证拔模斜度符合铸造或注塑加工的工艺要求，所有棱边做0.5-1mm的倒角处理，去除加工毛刺避免安装时割伤操作人员，铰接孔的同轴度、端面与孔轴线的垂直度需要满足形位公差要求，避免安装后出现卡滞、摆动不畅的问题。从实际工况适配角度，该类摇臂构件的工作环境通常伴随周期性交变载荷，设计时在臂身的非配合面预留了减重槽结构，既可以降低零件自重，也能减少铸造过程中的缩孔缺陷，提升零件成品率；铰接端的润滑油槽可根据使用需求增设，用于定期加注润滑脂，延长铰接副的使用寿命，避免长期无润滑运行导致的销轴与孔的磨损失效。
