减速器齿轮箱下壳体结构设计

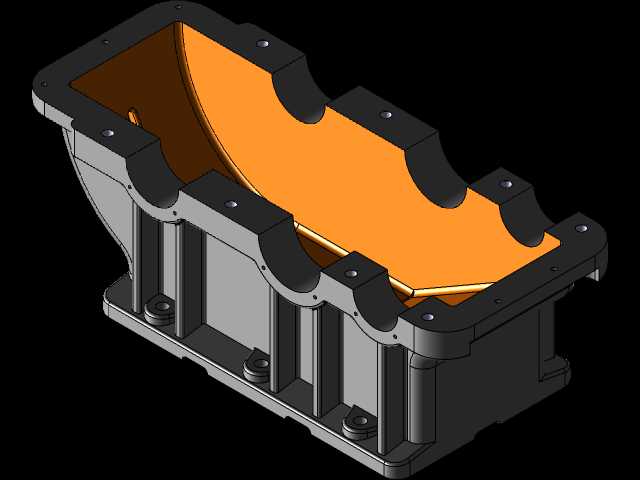

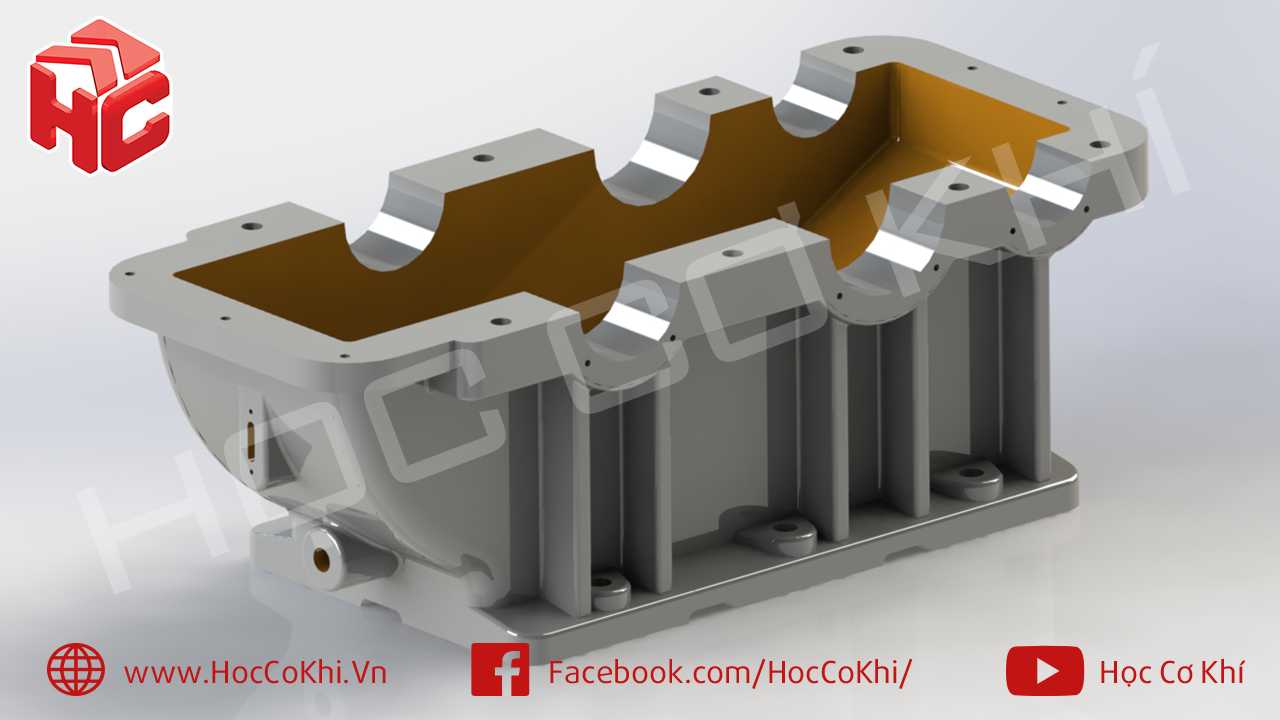

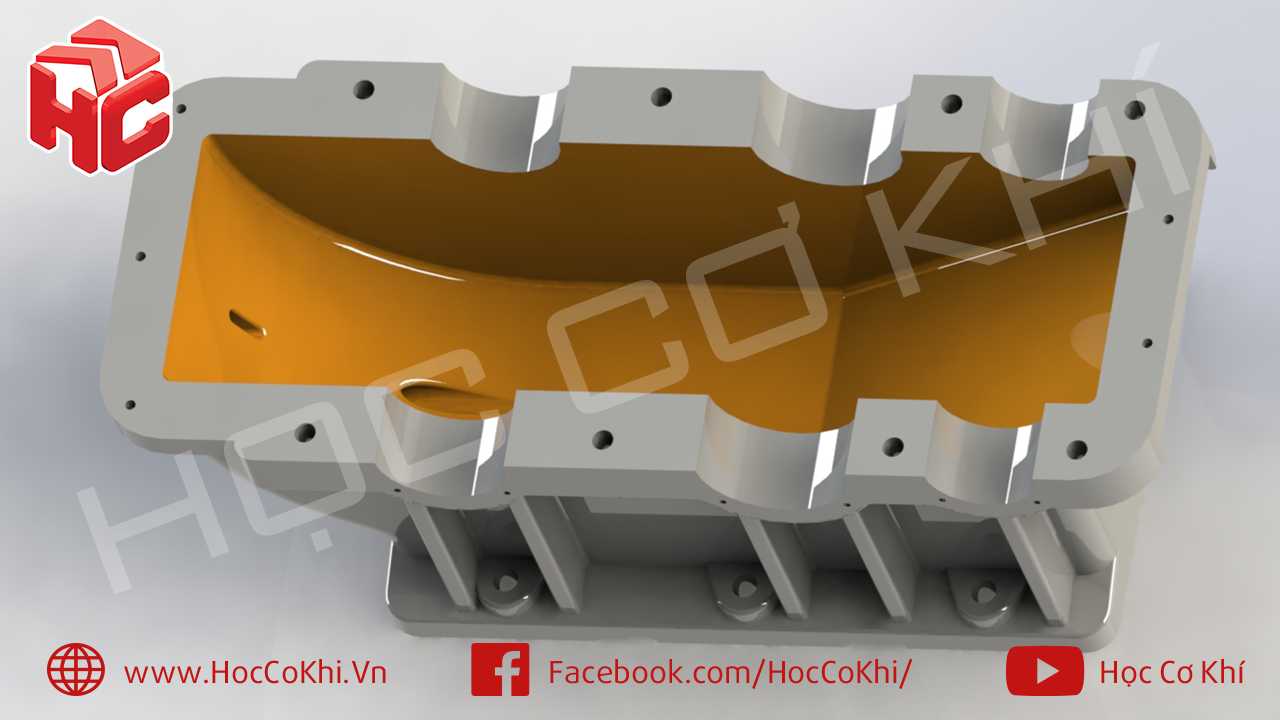

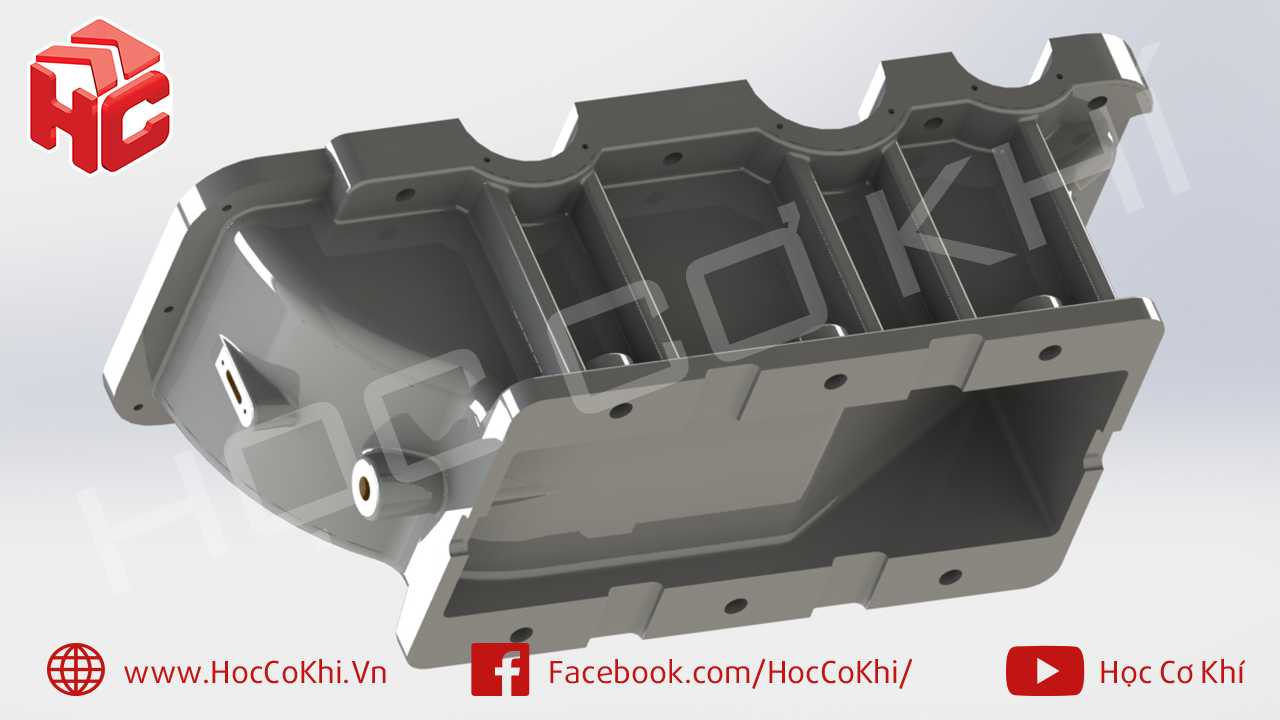

　　在工业传动系统的布局中，齿轮箱底座作为减速器的核心承载构件，直接决定了整套传动单元的运行稳定性与服役寿命，这类下壳体结构常见于冶金输送线、矿山破碎机组、化工搅拌设备、轻工包装生产线等需要大扭矩传递的工况场景，承担着容纳齿轮传动副、支撑传动轴系、密封润滑腔体、隔绝外部杂质的多重作用。从结构设计逻辑来看，该下壳体采用剖分式布局，上沿的法兰接合面经过精密铣削加工，分布的螺栓孔位与上箱盖形成精准匹配，接合面需保证足够的平面度与粗糙度要求，避免运行过程中出现润滑油渗漏问题；腔体内部的多道弧形轴承座支撑位，是整根传动轴系的安装基准，设计时需要严格控制各轴承孔的同轴度、孔位中心距公差，确保齿轮啮合时的侧隙、接触斑点符合传动精度要求，避免出现偏载、打齿等早期失效问题。壳体外侧的竖向加强筋结构，并非随意布置的装饰结构，而是通过有限元应力分析后优化的布局，能够在不显著增加壳体整体重量的前提下，大幅提升腔体的结构刚度，抵消齿轮传动过程中产生的径向力与轴向力带来的壳体形变，尤其是在重载冲击工况下，加强筋可以将局部集中应力快速分散到整个箱体壁面，避免轴承座位置出现应力开裂。底部的安装凸台预留了地脚螺栓固定孔，设计时需要匹配配套安装机架的孔位间距，凸台表面的加工精度直接影响箱体安装后的水平度，若安装面平面度超差，紧固地脚螺栓后会造成箱体形变，进一步导致内部轴承孔错位，引发传动异响、温升过高等问题。从腔体内部结构来看，内壁的弧形过渡设计既可以避免应力集中，

　　也能够引导润滑油在齿轮飞溅润滑过程中顺利回流到油池，油池位置的容积设计需要匹配整套传动副的润滑需求，保证运行时齿轮浸入油面的深度处于合理区间，既避免浸油过深造成搅油功率损失过大、油温升高，也防止浸油过浅导致润滑不足出现齿面磨损。壳体侧壁预留的传感器安装孔、油位观察孔、放油孔位置，都经过了实际运维场景的考量：放油孔设置在油池最低位置，便于换油时彻底排空废油；油位孔的高度对应合理油位区间，方便日常巡检时快速判断油量是否正常；侧壁的工艺孔既可以用于安装温度、振动传感器，实时监测传动单元运行状态，也可作为加工时的工艺基准，保证各轴承孔的加工精度。这类剖分式齿轮箱下壳体的设计，需要兼顾铸造工艺性与机加工工艺性：

　　外壁的拔模斜度匹配砂型铸造的生产要求，避免铸造时出现脱模困难、砂眼缺陷；各加工面的余量设置均匀，减少机加工时的材料去除量，降低生产制造成本；边角位置的圆角过渡，既能够减少铸造时的应力集中，也可以避免热处理过程中出现开裂问题。在实际选型应用中，这类下壳体适配的多轴二级减速器，通常用于输入转速不高、输出扭矩较大的传动场景，比如输送线的驱动端、搅拌设备的减速单元，壳体的材质通常选用灰铸铁或者铸铝合金，灰铸铁材质具备更好的减震性与耐磨性，适合重载固定安装的工况，铸铝合金材质重量更轻，适合对设备整体重量有要求的移动设备场景。设计过程中需要重点校核的参数包括：各轴承座位置的静刚度、法兰接合面的密封压力、地脚安装位置的载荷分布、

　　油池容积对应的热平衡能力，确保在额定工况下长期运行时，壳体的形变量控制在允许范围内，润滑油温升不超过设计阈值，不会出现渗漏、开裂、变形等失效问题。很多新手工程师在设计这类箱体结构时，容易忽略加强筋的布局合理性，要么筋板布置过密造成铸造缺陷，要么筋板位置偏离应力传递路径，无法起到提升刚度的作用，还有的会将轴承孔周围的壁厚设计过薄，导致螺栓紧固时出现局部形变，影响轴承的配合精度。实际上这类箱体结构的每一处尺寸，都需要结合受力分析、工艺要求、运维需求综合确定，比如轴承座位置的凸台高度，既要保证螺栓有足够的啮合长度，也要避免凸台过高造成铸造时出现缩松缺陷；腔体内部的避空位尺寸，需要匹配齿轮传动的最大回转半径，预留足够的安全间隙，避免运行过程中齿轮与箱体内壁发生剐蹭。
