带轴直齿齿轮传动组件结构设计

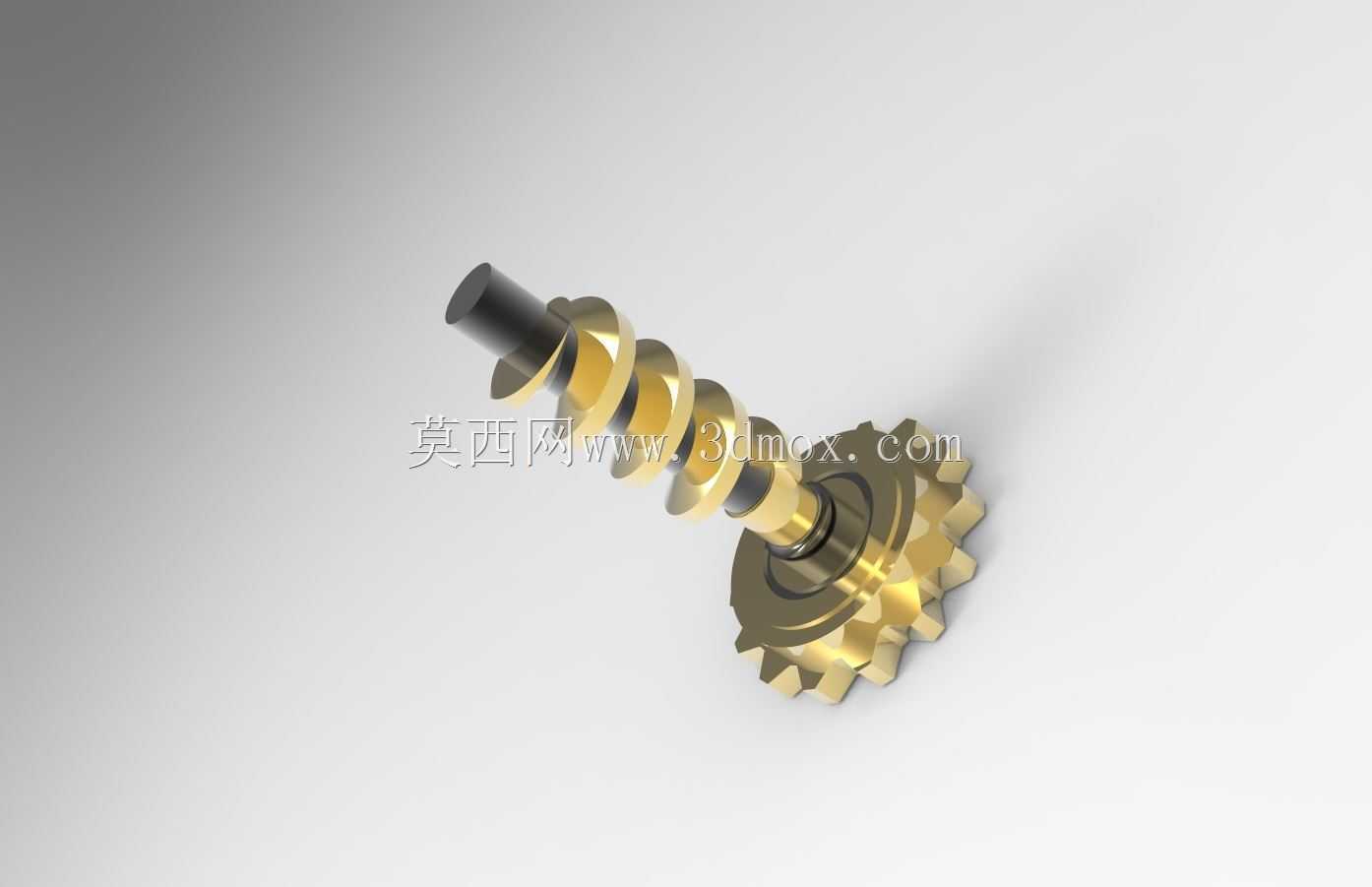

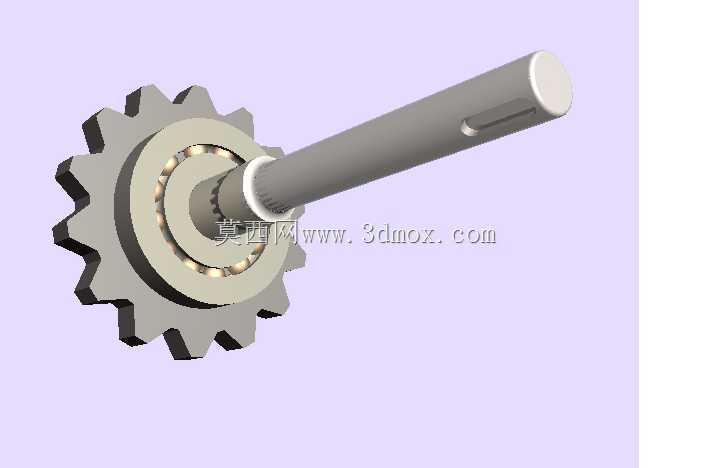

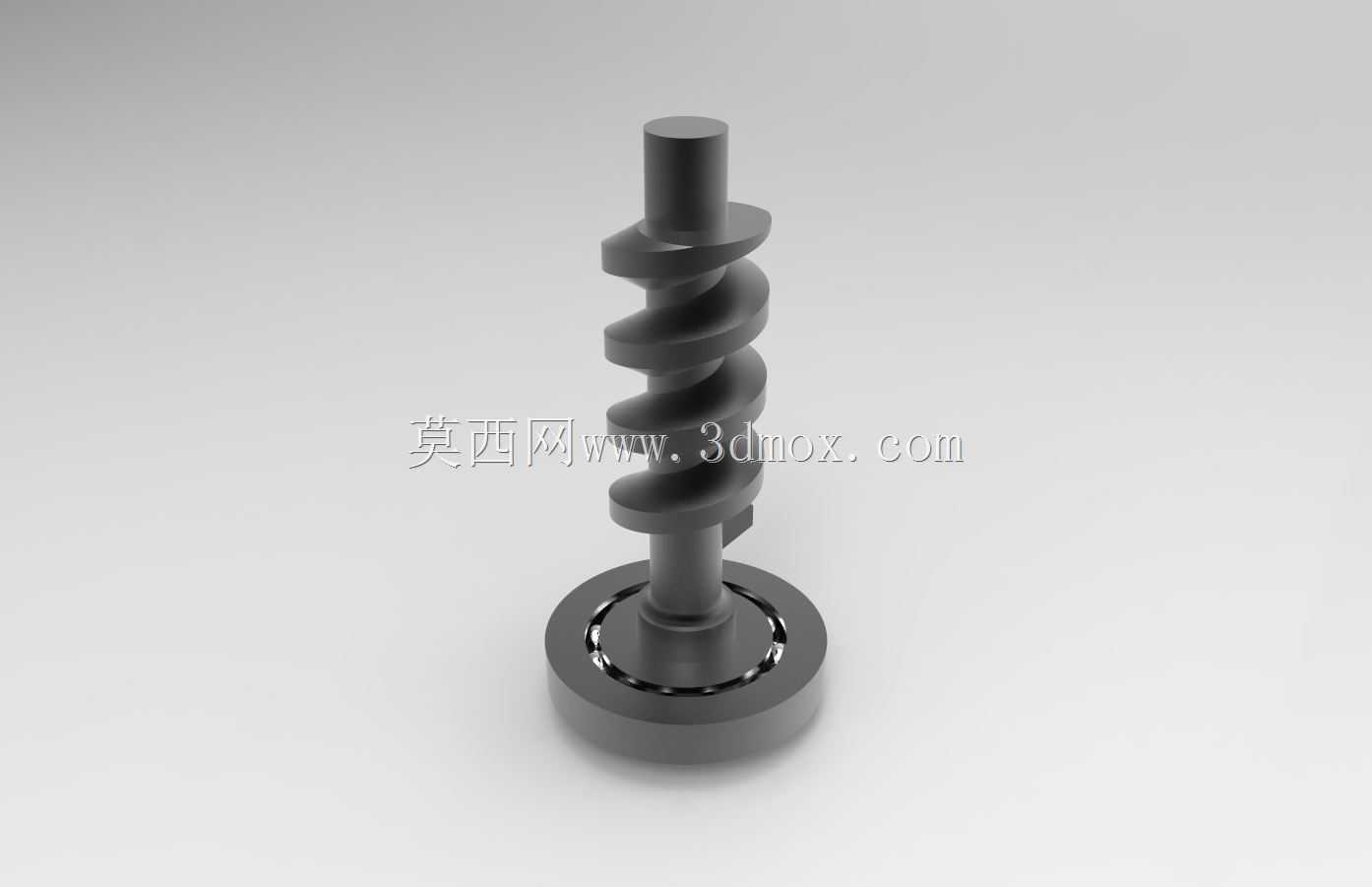

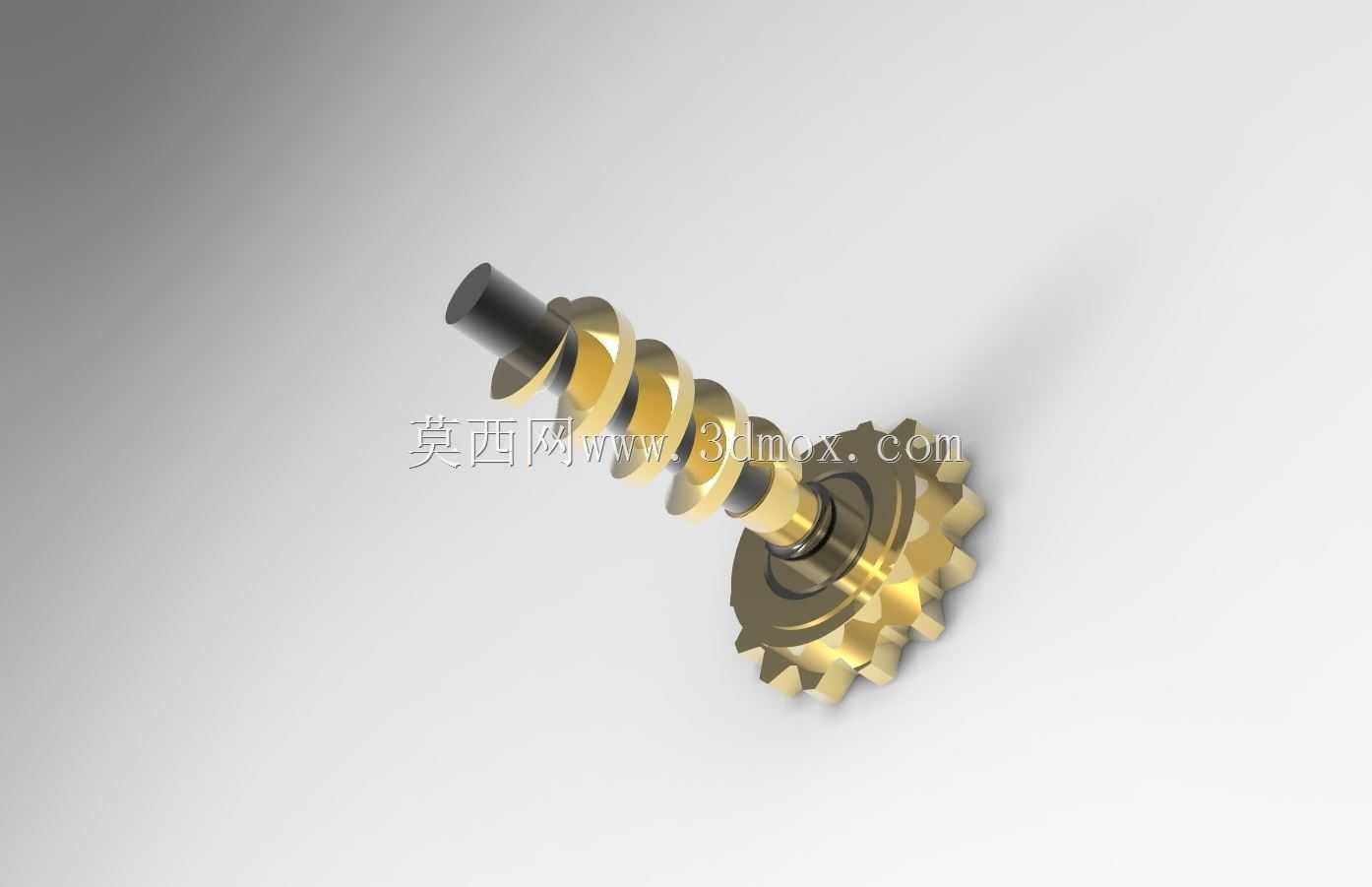

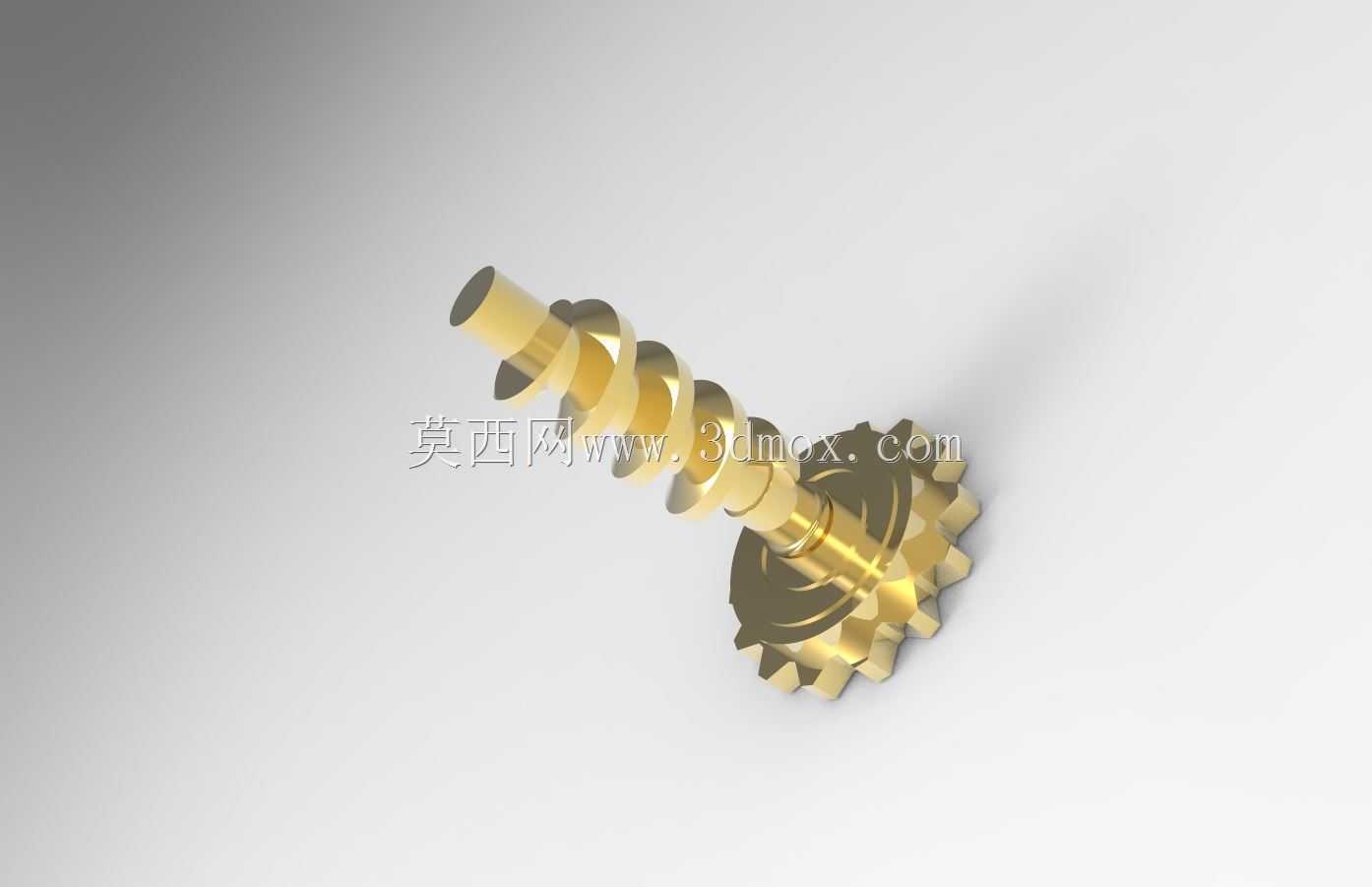

　　这套带轴直齿齿轮传动组件，是减速传动单元里的核心执行部件，日常在轻工输送线、小型自动化设备动力端、包装机械驱动工位都能见到这类结构的身影，核心作用是把输入端的高转速低扭矩动力，通过齿轮啮合传递转换为低转速高扭矩的输出动力，匹配后端执行机构的负载运行需求。从结构设计逻辑来看，这套组件采用了直齿圆柱齿轮搭配一体式输出轴的布局，齿轮与轴之间通过轴承实现径向支撑，轴承内圈与轴颈过盈配合，外圈与安装基座的轴承孔过渡配合，既保证了传动过程中轴系的回转精度，也能承受传动过程中产生的径向载荷，避免轴系运转时出现挠曲变形影响啮合精度。齿轮的齿形采用标准渐开线齿廓设计，齿顶高、齿根圆角都做了适配常规工况的参数优化，齿面没有做额外的修形处理，适合中低速、

　　载荷平稳的传动场景，安装时需要保证啮合齿轮的中心距偏差控制在公差范围内，否则容易出现齿面偏载、运转噪音过大的问题。轴段的设计做了明确的功能分区：和轴承配合的轴颈段尺寸精度要求最高，表面粗糙度需要控制在Ra1.6以内，保证轴承压装后不会出现跑圈问题；齿轮安装位的轴段做了轴肩定位，齿轮端面和轴肩贴合后可以通过轴端挡圈或者圆螺母实现轴向固定，避免齿轮在正反转切换时出现轴向窜动；轴的外伸端做了键槽设计，用来安装联轴器或者驱动链轮、带轮，传递输出扭矩，键槽的位置和轴的中心线对称度有明确公差要求，防止装配后传动件出现偏心引发振动。从安装边界来看，这套组件的安装核心是轴承位的同轴度要求，两个支撑轴承的安装孔需要保证同轴度公差在0.02mm以内，

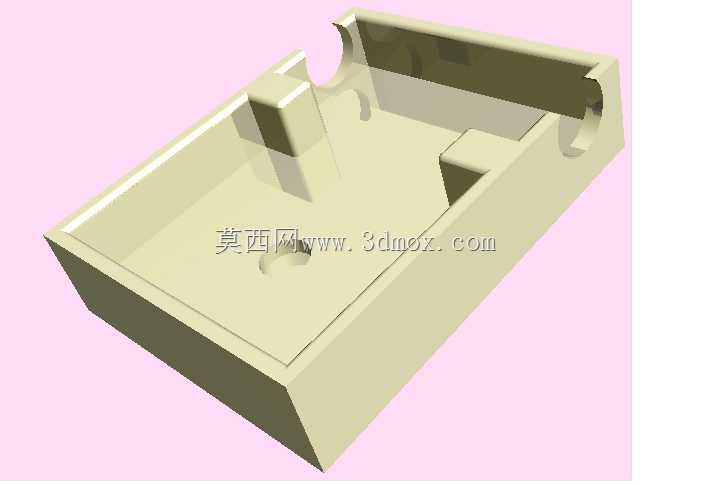

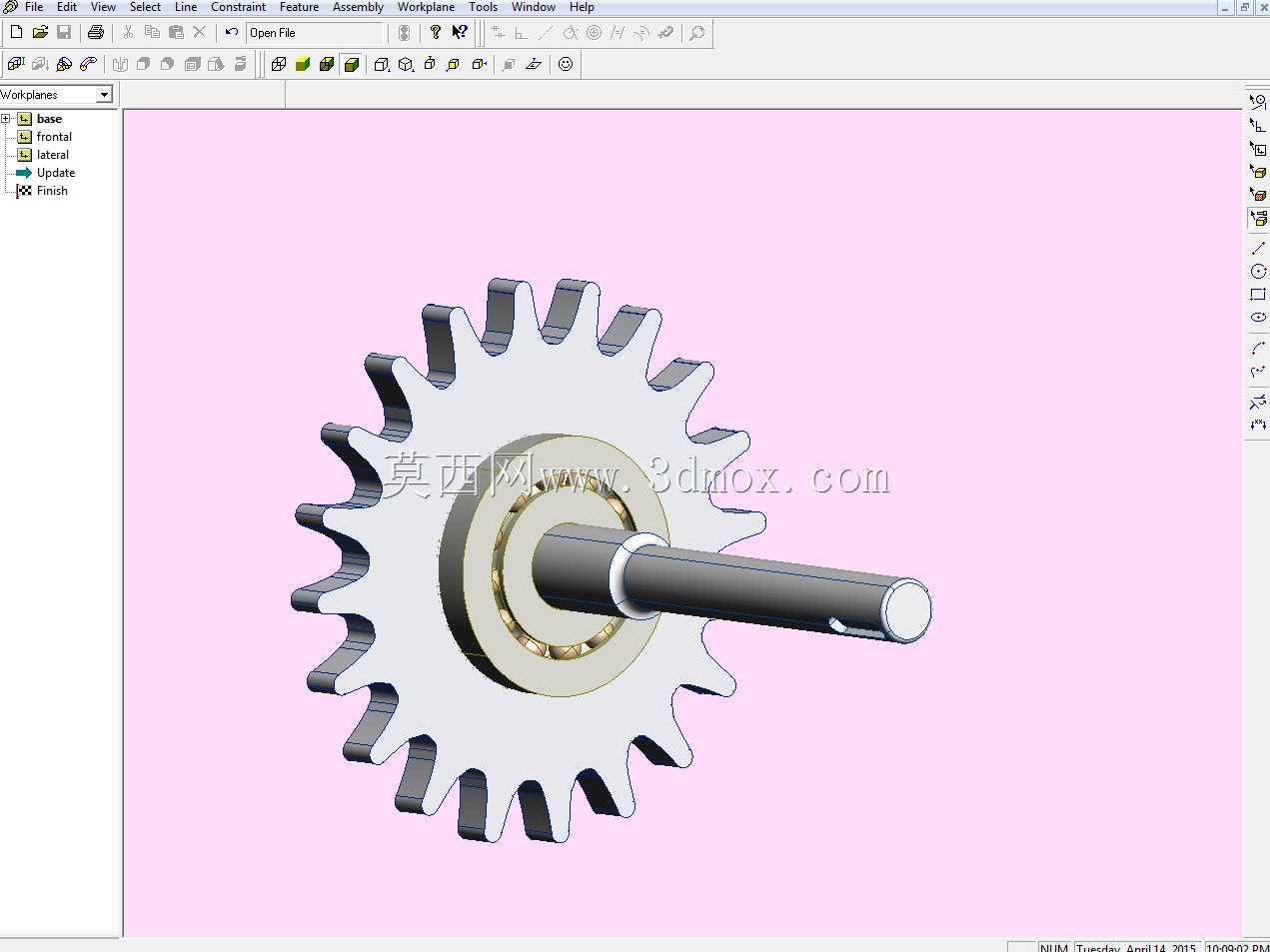

　　否则轴系装配后会出现卡滞、运转阻力过大的问题；齿轮的轴向安装位置需要和配对啮合的齿轮齿宽对齐，偏差不能超过齿宽的5%，保证齿面接触面积满足传动强度要求。实际应用中，这类组件常作为一级减速单元集成在小型减速箱里，也可以单独作为传动副用在设备的动力传递路径上，设计时已经考虑了常规润滑场景的适配，不管是脂润滑还是稀油润滑都能适配，齿根位置的圆角设计可以有效降低应力集中，避免长期交变载荷下出现齿根断裂的失效问题。轴的外伸端和安装端盖接触的位置预留了密封件安装槽，可以加装骨架油封防止润滑油泄漏，同时阻挡外界的粉尘、碎屑进入轴承和齿轮啮合区域，延长组件的使用寿命。在做三维建模的时候，齿形的生成是核心环节，需要先通过参数计算得到渐开线的齿廓曲线，

　　再通过阵列、拉伸得到完整的轮齿结构，之后对齿根、轴肩过渡位置做圆角处理，避免应力集中的结构缺陷；轴承的建模按照标准深沟球轴承的尺寸参数搭建，保证和轴颈、轴承座孔的配合尺寸完全匹配，装配时按照轴-轴承-齿轮-轴端固定件的顺序完成虚拟装配，检查各零件之间是否存在干涉，尤其是齿轮啮合位置的侧隙是否合理，转动轴的时候是否存在卡滞点。这类结构的设计不需要追求过高的精度冗余，只要匹配实际工况的载荷、转速参数选择对应的模数、齿宽、轴径尺寸即可，比如输送线用的这类组件，模数多选2-3模，齿宽在20-30mm之间，轴径根据传递扭矩大小选15-25mm区间就能满足使用需求，安装时不需要额外做复杂的调整，只要保证中心距和轴向位置符合设计要求就能稳定运行。
