链式立体运动传动执行机构结构设计

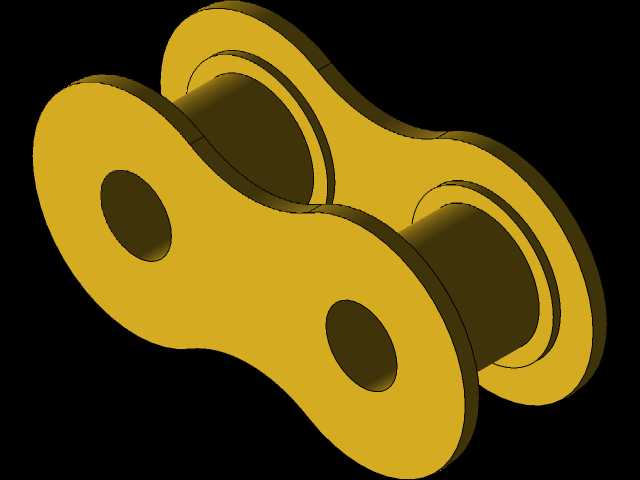

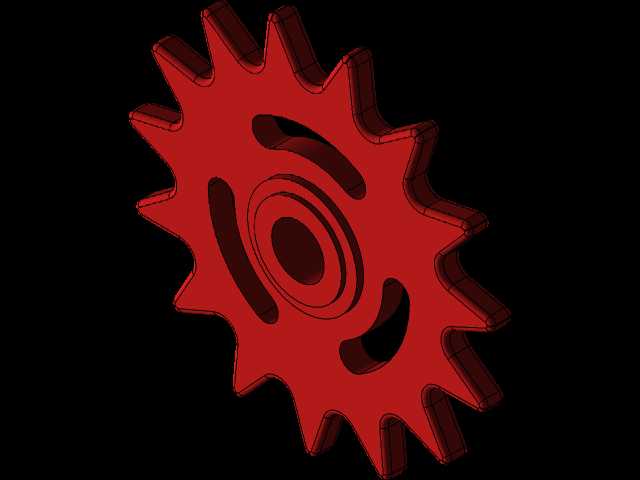

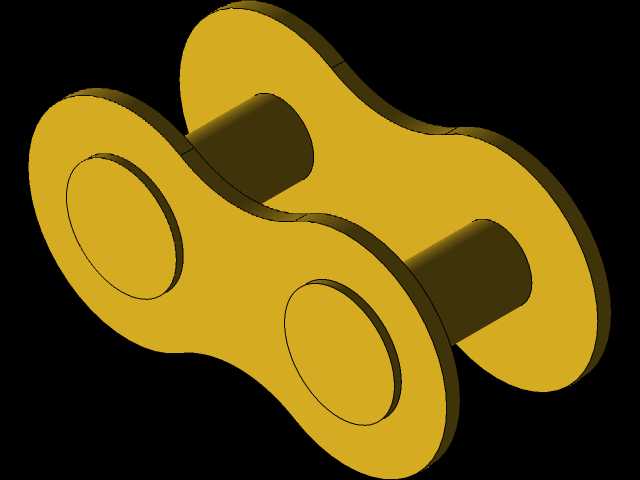

　　这套机构的链节做了针对性的铰接间隙优化，不同于普通传动滚子链仅能在单一铰接面转动，适配立体运动的链节在铰接处预留了小角度的空间偏转余量，既不会因为间隙过大导致传动过程中出现跳齿、脱链的问题，也能保证链条在沿非平面轨迹运行时，不会因为链节卡滞出现运行阻力陡增、磨损加剧的情况。配套的链轮齿形也做了修形处理，齿侧的导向圆弧比标准链轮更大，能在链条存在小角度空间偏转时，依然保证链节滚子顺畅啮入齿槽，避免出现啮合冲击，降低运行过程中的噪音与振动。设计思路上，这套结构优先考虑了安装边界的适配性，主体支撑采用圆柱形的导向立柱作为承载基础，立柱的外径尺寸可以根据实际负载需求做等比例缩放，立柱内部预留了动力输入轴的安装空间，这套链式立体运动机构，核心是突破传统链传动仅能沿单一平面传递动力的局限，可在多维度空间内完成预设轨迹的动力输送与动作执行，在非标自动化生产线、特种物料输送、立体仓储分拣、小型专用作业装备的末端执行端都有明确的适配场景。日常做结构方案选型时，很多场景会遇到平面链传动无法覆盖的空间走位需求，比如需要在垂直升降段同步完成横向位移的工位，或是狭小安装空间内需要绕开固定结构件传递动力的位置，常规的带传动、齿轮传动要么无法实现长距离多拐点传动，要么需要布置过多的惰轮、换向齿轮，不仅会让整体结构冗余，还会大幅提升传动链的背隙，降低动作精度，这套链式立体运动结构就是针对这类痛点做的优化设计。从实际功能特性来看，

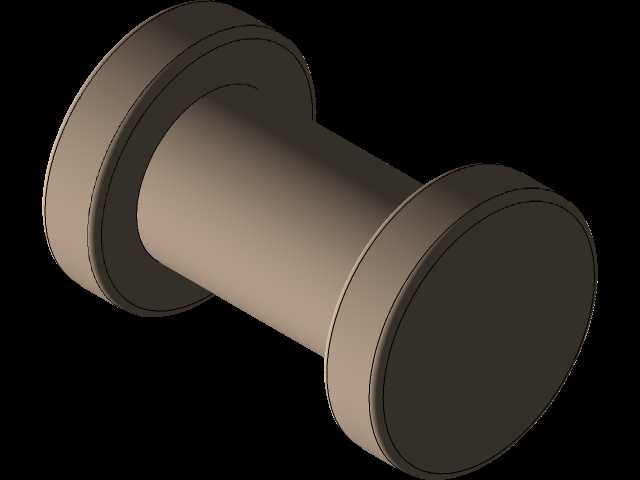

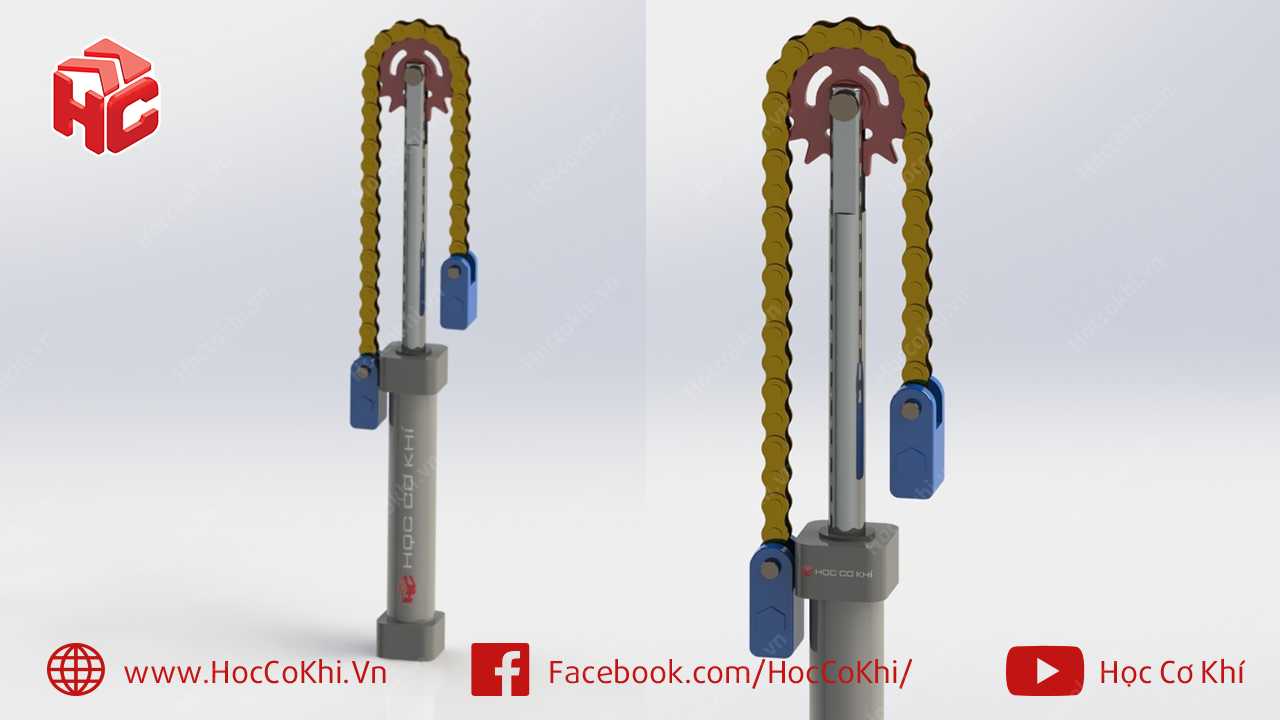

　　可以直接将驱动电机内置在立柱下端，不需要额外布置外置的传动支架，能大幅压缩整体的安装占用空间。链轮组件安装在立柱顶端，采用悬臂式的固定结构，链轮的分度圆直径根据链条的运行轨迹拐点半径做匹配，保证链条在转向时的弯折角度处于链节允许的偏转范围内，不会出现应力集中的情况。链条末端连接的是执行件安装座，安装座上预留了标准的安装孔位，可以根据实际使用需求加装夹具、吸盘、作业工具头等不同的执行末端，安装座与链条的连接位置做了浮动铰接设计，能自动补偿链条运行过程中出现的小幅度位置偏差，保证执行末端的运行轨迹精度。从安装边界来看，这套机构的整体横向最大尺寸由顶端链轮的直径决定，常规负载工况下，链轮分度圆直径控制在80-120mm区间时，

　　整体横向占用空间不会超过150mm，垂直方向的有效行程可以通过调整链条长度、立柱高度灵活调整，从300mm到1500mm的行程区间都能适配，不需要对核心结构做大幅改动。安装固定端设置在立柱底部，采用法兰式安装结构，法兰盘上的安装孔按照通用的安装间距做了标准化设计，可以直接固定在设备的工作台面、机架型材上，不需要额外加工定制转接板。实际运行过程中，这套机构的传动效率可以保持在92%以上，因为链节的偏转角度做了严格限制，运行过程中的磨损量比普通改装的立体链传动结构低40%左右，日常维护只需要定期在链节铰接位置加注润滑脂，不需要频繁更换易损件。在做三维建模的时候，这套结构的所有配合间隙都按照实际工程公差做了预留，链节与链轮的啮合间隙、

　　铰接处的转动间隙、安装座与导向立柱的滑动间隙都符合实际加工装配的公差要求，不会出现建模时无间隙、实际生产装配干涉的问题。导向立柱表面的粗糙度、安装面的平面度要求也在结构细节里做了体现，能给后续的加工生产、装配调试提供明确的参考。很多工程师在做这类空间传动结构的时候，容易忽略链节偏转角度的限制，盲目加大链条的允许偏转范围，最后导致实际运行时链条脱链、磨损过快，这套结构在设计时就通过链轮齿形修形、链节铰接限位、导向结构辅助限位三重方式，把链条的空间偏转角度控制在安全范围内，既满足立体运动的轨迹需求，又保证了结构运行的可靠性。针对不同的负载场景，还可以通过更换不同规格的滚子链、调整链轮参数、加强立柱的结构强度来适配，从轻载的分拣工位到中载的物料提升工位，都能通过模块化的参数调整完成适配，不需要重新设计整体结构，能大幅缩短非标设计的周期。
