机械传动连接摇臂结构件

项目分类:通用机械零部件 发布时间:2021-12-10 ID:442956
  • 机械传动连接摇臂结构件
  • 机械传动连接摇臂结构件
  • 机械传动连接摇臂结构件
  • 机械传动连接摇臂结构件
  • 机械传动连接摇臂结构件

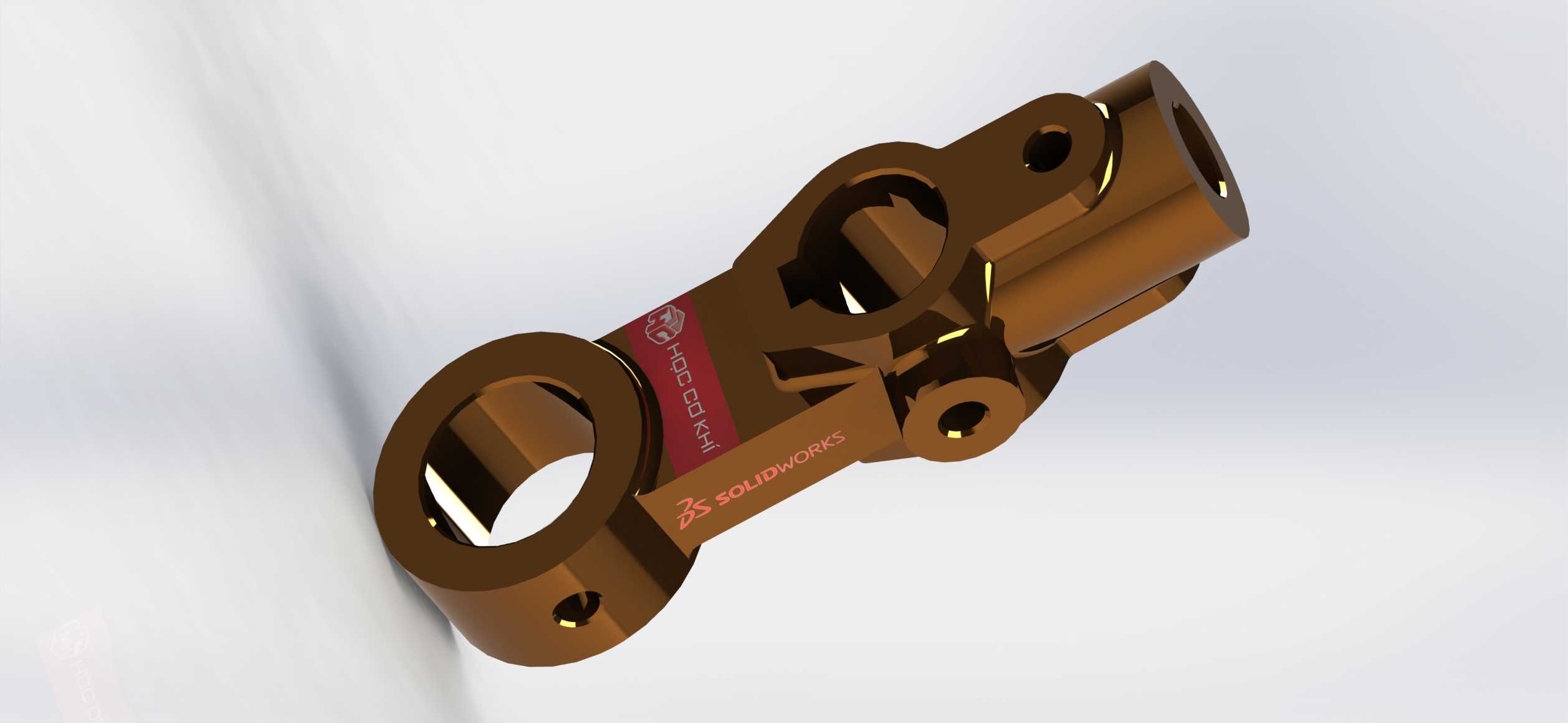

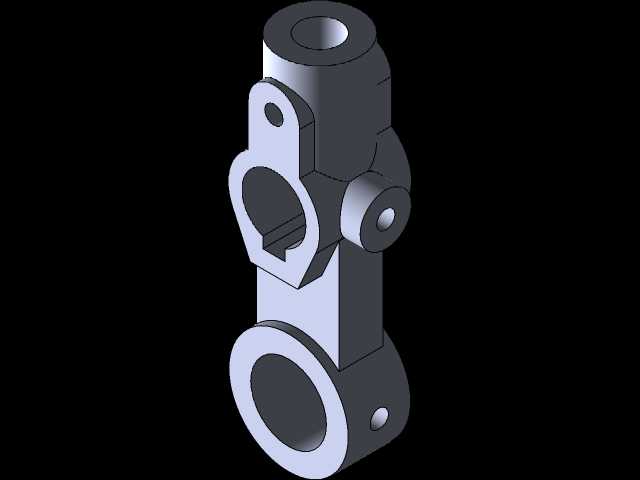

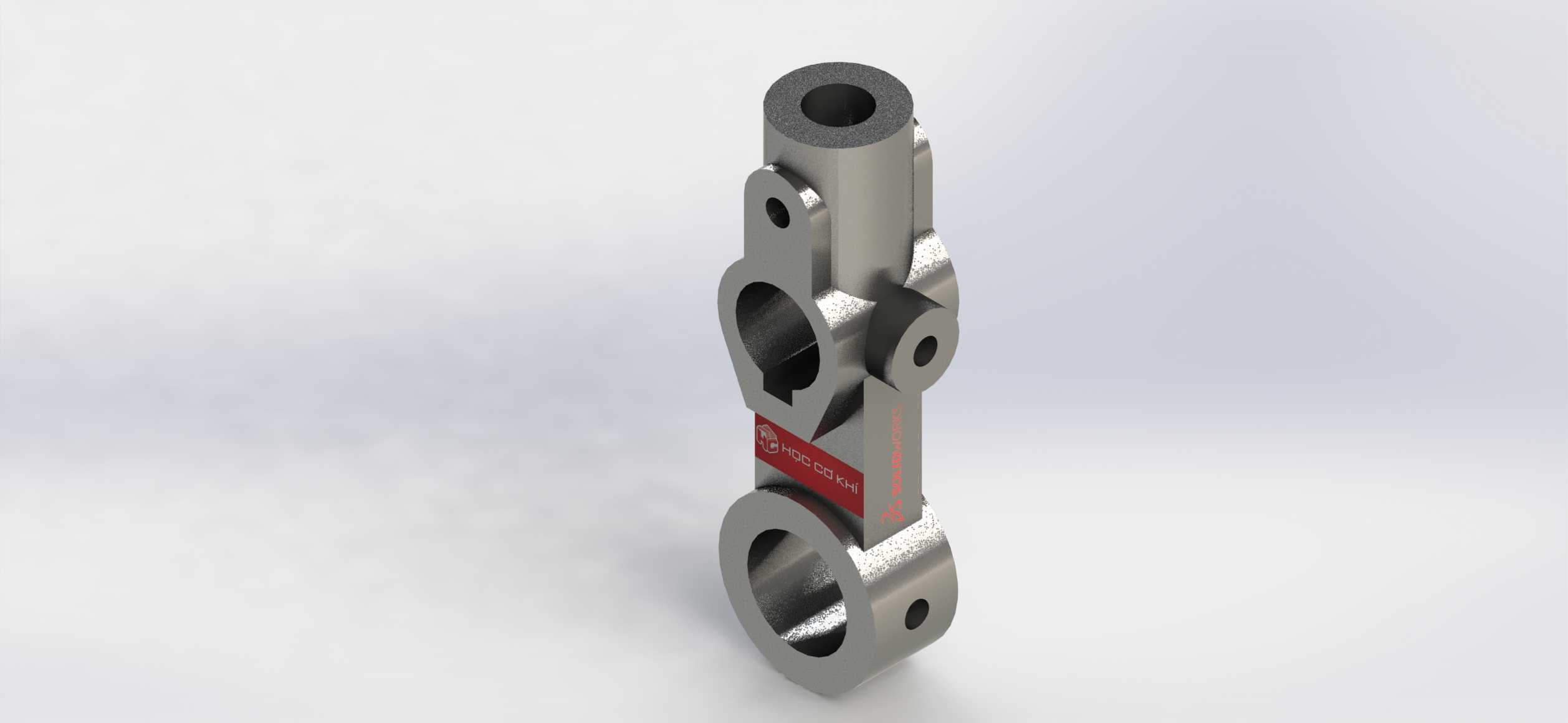

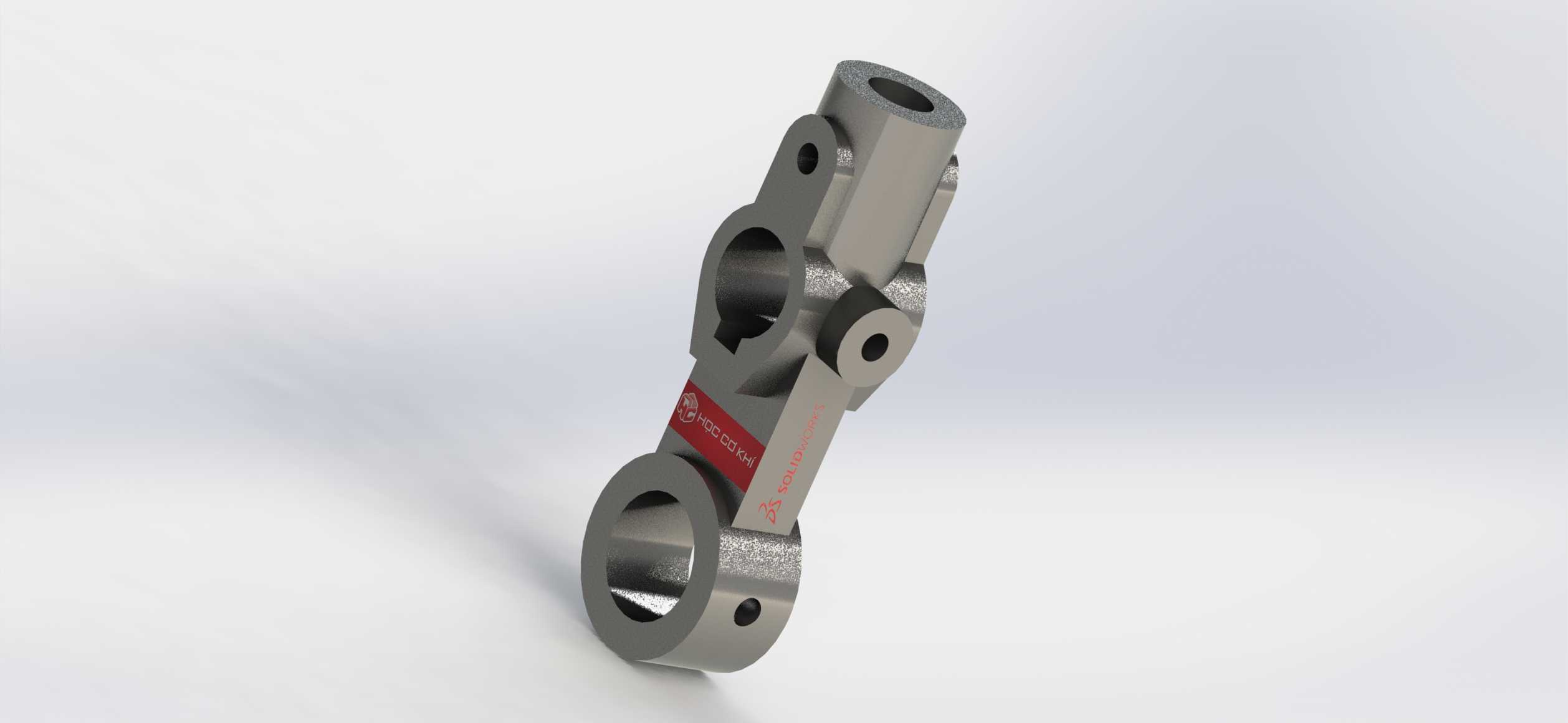

  该类摇臂连接构件广泛应用于各类需要往复力矩传递、铰接联动的机械传动场景中,常见于内燃机配气机构、自动化生产线连杆传动组、轻工机械往复执行机构、小型动力设备的动力传输链路里,核心作用是在两个存在相对摆动需求的传动节点之间传递既定力矩,同时补偿传动过程中产生的微小位置偏移,避免刚性连接带来的应力集中问题。从结构功能来看,构件沿长度方向分布三处核心功能孔位,最上端的深孔为铰接固定端,用于与固定销轴配合形成整根构件的摆动支点,孔内壁设计有足够的配合长度,可保证销轴配合面的压强处于材料许用范围内,避免长期摆动造成的孔位磨损失圆;中部的异形通孔为联动件连接位,用于卡接配套的驱动拨块,孔型做了适配拨块外形的切边设计,

  可传递周向扭矩同时限制联动件的轴向窜动,孔位周边做了加厚凸台处理,抵消拨块往复施力带来的局部应力;最下端的大直径通孔为执行端连接位,用于连接被驱动的执行部件,孔端预留了紧固件安装的沉台空间,可保证紧固件安装后不超出构件外轮廓,避免运动过程中与周边零部件发生干涉。设计过程中首先根据传动链路的力矩需求计算各截面的抗弯截面模量,沿构件长度方向做变截面处理,在受力较大的孔位周边设置加强筋结构,在受力较小的中段做减重挖除设计,在保证整体结构强度满足1.5倍额定载荷安全系数的前提下,尽可能降低构件自身重量,减少摆动过程中的惯性冲击。构件侧面的平面区域为加工基准面,所有孔位的形位公差均以该平面为基准进行标注,

  可保证加工过程中一次装夹完成大部分孔系加工,减少装夹误差带来的位置度超差问题;各孔位的端面均做了锪平处理,保证配合件安装时端面贴合度达到85%以上,避免连接螺栓受附加弯矩作用断裂。从安装边界来看,构件整体外轮廓的回转包络面需在设计阶段提前核算,以最上端铰接孔为中心做整周摆动轨迹模拟,确认构件在最大摆角范围内与周边固定件的最小间隙不小于2mm,避免运动过程中出现剐蹭卡滞;各配合孔的公差带选用基孔制间隙配合,既保证销轴拆装的便利性,又控制配合间隙在0.02-0.05mm范围内,避免间隙过大带来的传动冲击与噪音。构件表面的过渡圆角均做了R2以上的圆滑处理,避免热处理以及受力过程中在尖角位置产生应力集中,提升构件的疲劳寿命;

  中部的标识区域可用于打刻零件编号、安装方向标记,方便装配过程中的识别对位,减少错装风险。在实际选型应用中,该类构件需根据实际传递的力矩大小、摆动频率、工作环境温度选择对应材质,常规工况下选用45号钢调质处理即可满足强度要求,在有耐腐蚀需求的工况下可选用不锈钢材质,在对重量有严格要求的高速传动场景中可选用铝合金硬质阳极氧化处理,不同材质的构件仅需调整对应位置的壁厚参数即可适配,整体结构的通用性较强,可通过修改孔位间距、孔径参数快速适配不同的传动行程需求。
