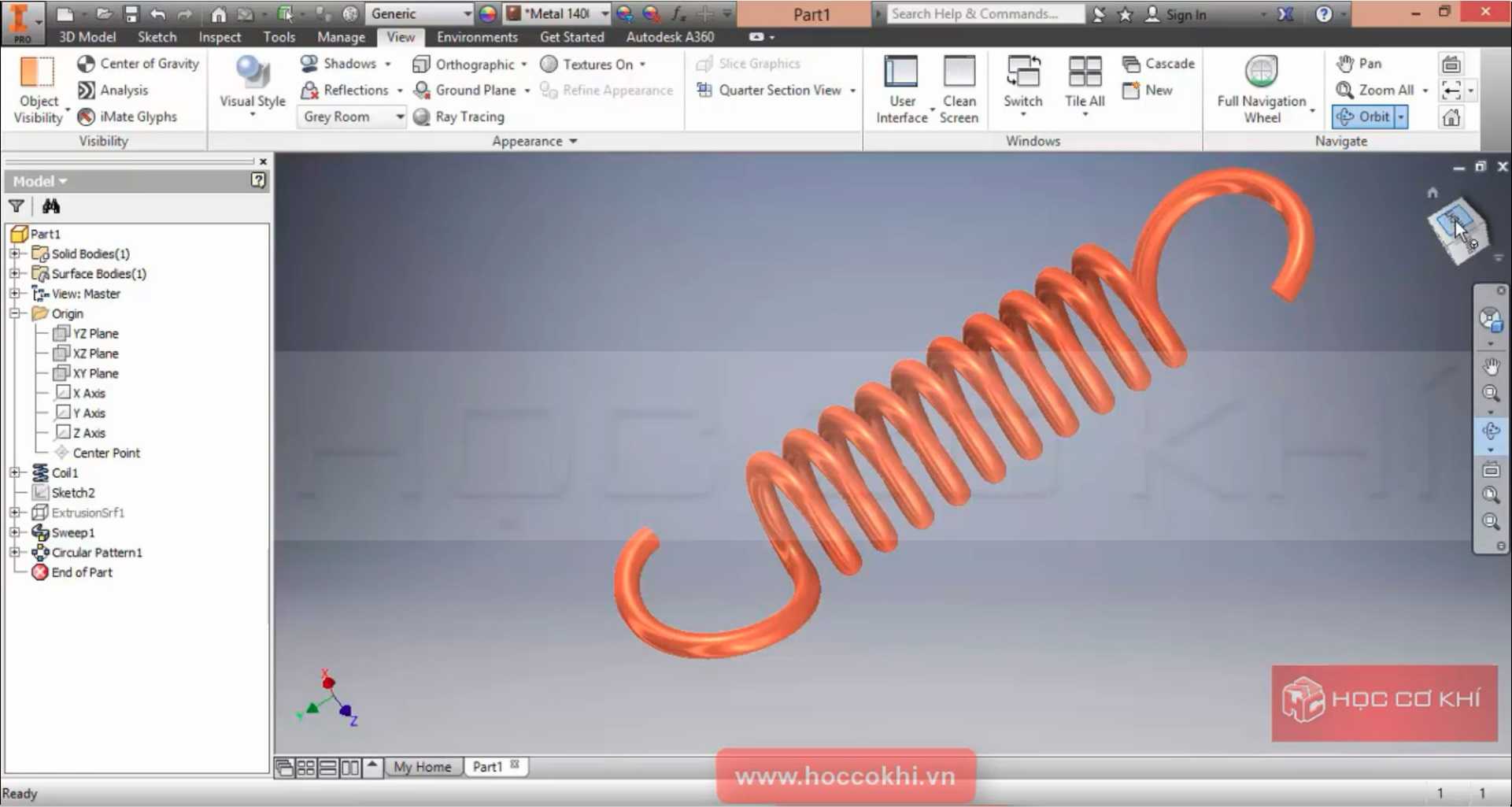

带挂钩拉伸弹簧三维结构设计

　　日常做设备结构设计时，拉伸弹簧是绕不开的基础弹性元件，这款带双挂钩的拉伸弹簧，在各类需要提供复位拉力、张紧缓冲的场景里应用极广，小到小型家电的开盖复位结构、工位器具的锁止回弹，大到输送线的张紧机构、农用机具的离合复位组件，都能见到这类结构的身影。不同于普通压缩弹簧依靠端面承压提供弹力，拉伸弹簧的工作逻辑是承受轴向拉力后，通过簧圈的弹性形变储存能量，在外部载荷卸除时提供复位拉力，两端的挂钩结构就是为了适配不同的安装点位，省去额外的连接座加工，降低装配复杂度。从结构设计逻辑来看，这款弹簧的簧圈部分采用等节距密绕设计，自由状态下簧圈之间无间隙，能在有限的安装长度内获得更长的有效拉伸行程，两端的挂钩采用与簧圈同直径的线材一体弯折成型，

　　避免了焊接连接带来的应力集中问题，在承受交变载荷时不容易出现挂钩断裂的失效情况。做这类弹簧的三维建模时，首先要确认的是安装边界的尺寸约束：首先是两个挂钩端点的中心距，这个尺寸直接决定弹簧自由状态下的安装跨距，要匹配设备上两个连接点位的固定距离，避免安装时出现初始拉力过大导致弹簧提前疲劳，或是初始间隙过大导致空行程、复位失效的问题。其次是簧圈的中径尺寸，这个参数要结合弹簧的工作载荷、线径来匹配，线径的选择直接决定弹簧的刚度，线径越粗、簧圈中径越小，弹簧的刚度越高，能承受的拉力越大，但对应的拉伸行程会变短，设计时需要根据实际工况的拉力需求、行程需求做平衡计算，不能盲目选大刚度导致弹力过大拉坏连接结构，也不能选刚度太小导致拉力不足、

　　复位不到位。挂钩的弯折半径也是设计时容易忽略的细节，弯折半径过小会导致线材弯折处出现应力集中，在反复拉伸的过程中容易从挂钩根部断裂，一般弯折半径不小于线材直径的1.5倍，同时挂钩的开口角度要适配安装时的销轴直径，既要保证安装时能顺利卡入连接销轴，也要避免工作过程中挂钩从连接点位脱出。在实际应用场景里，这类弹簧的选型和设计还要考虑工作环境的影响，如果是在户外设备上使用，要考虑环境温度、腐蚀因素对弹簧线材性能的影响，普通碳素弹簧钢在潮湿环境下容易锈蚀，会大幅降低弹簧的疲劳寿命，这种场景下就要选用不锈钢线材或是做表面防锈处理；如果是在高频往复运动的机构里使用，还要校核弹簧的固有频率，避免工作频率和弹簧固有频率重合引发共振，

　　导致弹簧过早失效。建模过程中，簧圈的螺旋线参数要和实际加工参数匹配，螺旋升角不能过大，否则拉伸过程中簧圈会出现额外的扭转应力，影响弹簧的实际出力特性，两端挂钩的过渡段要做平滑的曲率过渡，不能出现硬折角，从螺旋簧圈到直段挂钩的过渡区域，曲率要连续变化，减少应力集中点。安装时要注意，拉伸弹簧的两个挂点要尽量保持同轴，避免弹簧承受额外的侧向力，侧向力会导致簧圈局部受力不均，长期工作会出现簧圈变形、弹力衰减的问题，如果安装空间受限无法保证完全同轴，就要在挂钩处增加活动连接结构，补偿角度偏差。很多新手设计师在选这类弹簧时，只看外径和总长度，忽略了弹簧的刚度和有效行程，导致装机后要么拉力不够拉不动负载，要么行程不够拉到极限位置还没达到设计行程，直接把弹簧拉变形报废，所以在建模阶段就要把工作行程、初始拉力、最大工作拉力这些参数对应到弹簧的结构尺寸上，确保弹簧在有效工作行程内的出力曲线符合机构的需求。另外，弹簧的并紧力也是一个容易被忽略的参数，密绕的拉伸弹簧在自由状态下簧圈之间有一定的预紧并紧力，这个力决定了弹簧刚开始拉伸时需要的初始拉力，需要根据机构的复位需求调整，如果需要很小的力就能拉动弹簧，就要在卷制时控制簧圈的并紧程度，避免初始拉力过大导致机构操作力超标。
