铅笔与金属卷笔刀组合结构三维建模

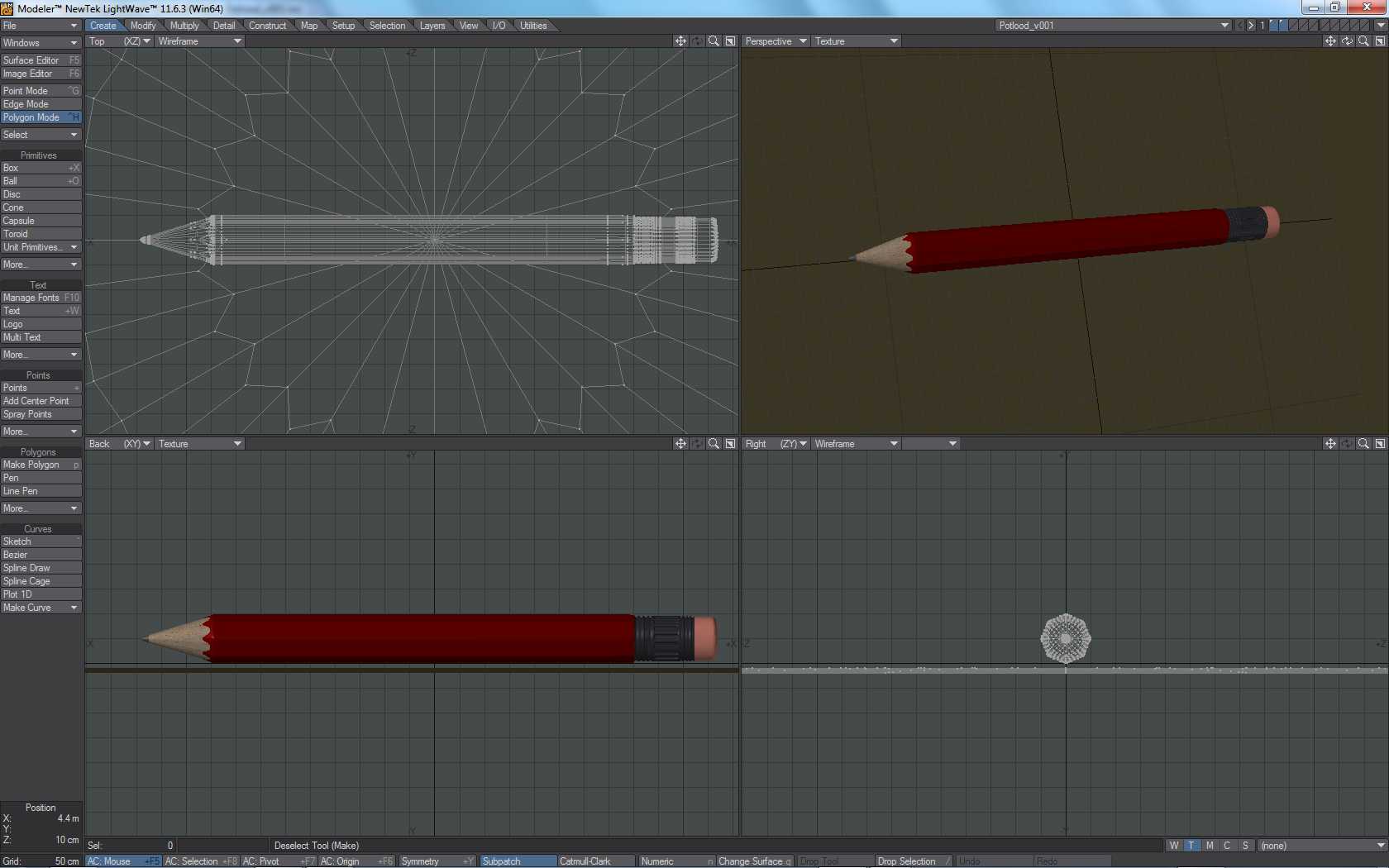

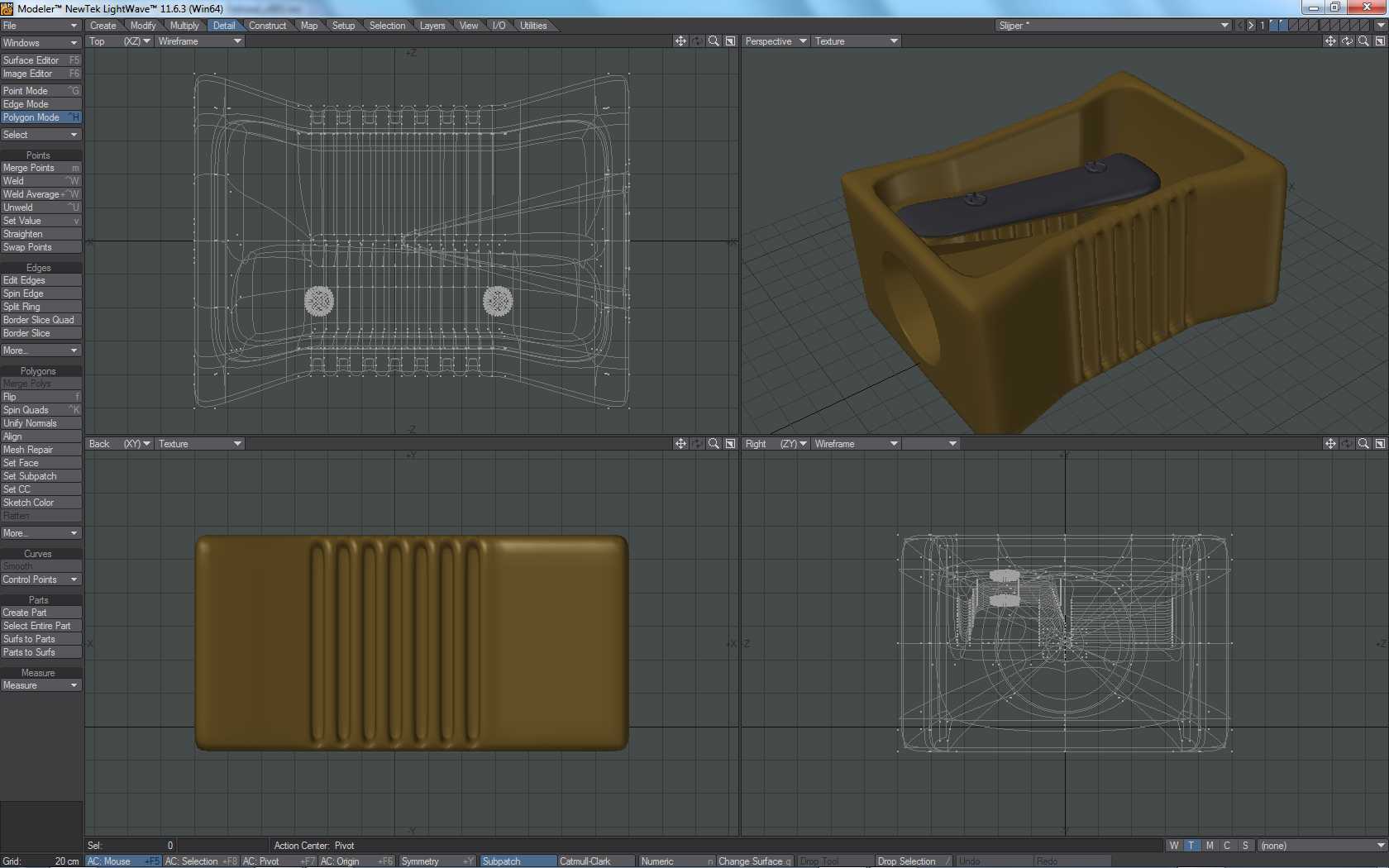

　　日常办公与学生文具场景中，铅笔搭配卷笔刀是最基础的书写配套工具，这套三维模型完整还原了六角杆木质铅笔与单孔金属卷笔刀的实体结构，可用于文具产品结构验证、外观渲染展示、教学演示等多个场景。从实际使用逻辑出发，卷笔刀的核心功能是对铅笔木质笔杆进行锥形切削，露出合适长度的铅芯以满足书写需求，设计时首先要匹配常规六角铅笔的杆径尺寸，入笔孔的直径公差控制在0.2mm以内，避免铅笔插入后晃动导致切削出的铅芯偏心、易断。模型中的卷笔刀采用锌合金压铸的常见结构，外壳做了防滑竖纹处理，握持时能增加摩擦力，即使手部有汗也能稳定施力转动铅笔完成切削，内部的刀片安装槽预留了标准美工刀片的安装位，倾斜角度设置为22度，

　　这个角度是经过大量实际使用验证的最优切削角，既能保证切削木质笔杆时阻力适中，不会因为角度太陡导致木层劈裂，也不会因为角度太平让切削行程过长、使用费力。入笔孔内部的锥形导向面和刀片刃口的配合间隙做了精准还原，间隙控制在0.1mm，刚好能让切削下来的木刨花顺着排屑槽排出，不会卡在刀体内部造成堵塞。配套的铅笔模型还原了常规HB书写铅笔的完整结构，六角形杆身的对边尺寸严格遵循通用文具标准，杆身表面的滚花防滑区、端部的金属箍橡皮固定结构都做了细节还原，铅芯和木质笔杆的同轴度控制在0.05mm以内，插入卷笔刀时能和锥形导向面完全贴合，不会出现偏斜。从安装边界来看，卷笔刀作为手持使用的小型文具，整体外形尺寸控制在边长20mm的立方体范围内，

　　边角做了R1.5的圆角处理，避免锐边划伤使用者，不管是放在笔袋里还是桌面上，都不会占用过多空间，也不会刮坏其他文具表面。铅笔的总长度还原了常规180mm的标准尺寸，端部橡皮的直径和金属箍的过盈配合量设置为0.3mm，保证橡皮安装后不会轻易脱落，同时也方便后续更换。建模过程中对两个零件的配合关系做了完整的干涉检查，铅笔插入卷笔刀到最大切削深度时，铅芯端部刚好到达刀片刃口的最内端，不会出现切削过度导致铅芯整根断裂的情况，排屑槽的开口宽度设置为8mm，足够让卷曲的木刨花顺利排出，不需要频繁拆开清理。这套模型的结构细节完全贴合量产文具的实际生产参数，不管是用于文具新品开发的结构验证，还是作为三维建模教学的基础案例，都能提供准确的结构参考，还原真实产品的使用逻辑与装配关系，避免建模时出现不符合实际使用的结构错误，比如入笔孔尺寸不匹配、刀片角度不合理、配合间隙过大或过小等常见问题，能帮助从业者快速理解小型手持五金文具的设计要点与功能实现逻辑。
