复古金属注射器高精度三维结构设计

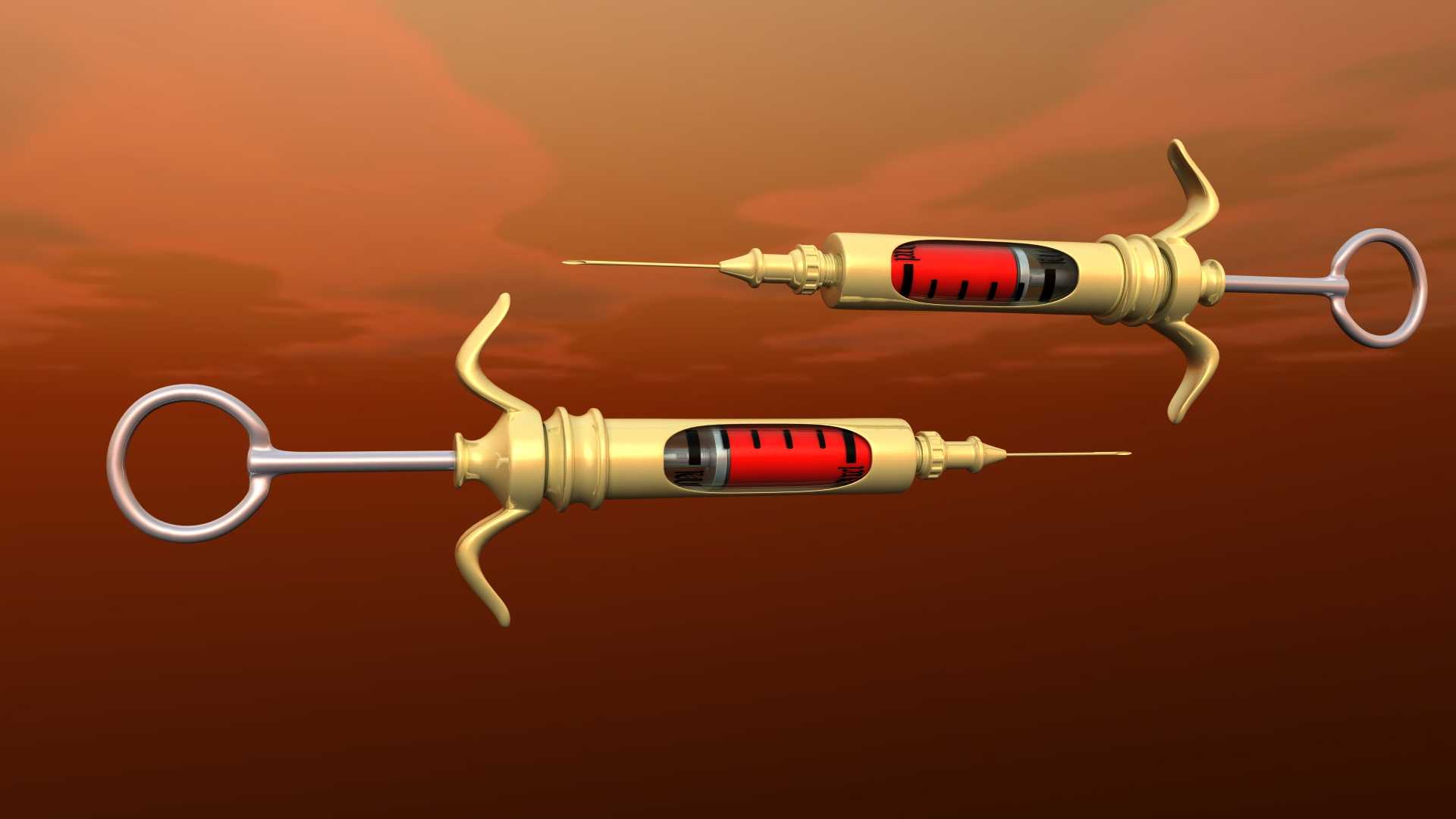

　　这款复古风格金属注射器的三维结构设计，核心围绕医用注射场景的实操需求展开，同时兼顾了老式金属医疗器具的结构复刻精度。从实际应用场景来看，这类金属材质注射器早年多用于临床药液抽吸、精准剂量注射场景，相比一次性塑料注射器，金属结构的部件可经高温消毒重复使用，在基层医疗场景、兽用注射场景中曾有广泛应用，其结构可靠性远高于早期的简易塑料器具。

　　从功能特性层面拆解，该结构核心分为推杆组件、套筒腔体、针头连接座、握持助力结构四个核心模块。套筒腔体采用黄铜材质做主体结构，内壁做高精度光滑处理，保证橡胶活塞在腔体内滑动时无卡滞、无漏液，腔体侧壁开设透明观察窗，搭配红色刻度标识块，可直观观测腔体内药液容量，刻度标识直接做在活塞组件上，随推杆推进同步位移，读数视角无遮挡，相比传统印在筒壁的刻度，不会因长期消毒磨损导致刻度模糊。尾部的环形推杆握圈采用不锈钢材质，和黄铜推杆做过盈压装连接，握持时手指可穿入握圈发力，推进行程的阻尼感均匀，可实现小剂量药液的缓慢推注，满足皮试、局部麻醉等精准给药的操作需求。筒身两侧的翼状握持结构是设计的核心细节，操作时食指和中指可卡在翼状结构下方，和拇指的推进行程形成稳定的三角发力结构，即使单手操作也能稳定控制推注速度，不会因为手部抖动导致给药剂量偏差。针头连接座采用标准鲁尔接头结构，可适配不同规格的注射针头，连接座和筒体做一体化车削加工，无拼接缝隙，避免药液残留和消毒死角。

　　设计思路上，首先还原了老式金属注射器的经典外观比例，整体筒身直径控制在16mm，总长度不含针头为112mm，针头突出长度为22mm，整体握持尺寸贴合成年男性手掌的握持跨度，翼状结构的外伸宽度为32mm，手指卡入的空间预留足够，即使佩戴医用乳胶手套操作也不会出现卡滞。安装边界层面，针头连接座的外螺纹规格匹配通用金属注射针头的内螺纹，更换针头时无需额外转接件，推杆的总行程为65mm，对应最大药液容量为5ml，满足常规临床注射的容量需求。活塞组件采用橡胶密封圈和金属推片的组合结构，密封圈的压缩量控制在0.3mm，既保证滑动时的密封性能，又不会因为压缩量过大导致推注阻力过高，长期使用后密封圈磨损可单独更换，降低器具的维护成本。

　　从结构建模的细节来看，所有金属部件的转角处都做了R0.5-R1mm的圆角处理，没有尖锐棱角，避免消毒、操作过程中划伤医护人员，筒身观察窗的密封采用嵌入式玻璃片，和黄铜筒体做压合密封，可耐受121℃的高温高压消毒，不会出现密封失效漏液的问题。尾部握圈和推杆的连接位置做了防转结构，推进行程中握圈不会和推杆发生相对转动，操作时的发力方向始终保持一致。翼状握持结构的下表面做了细微的滚花纹理，增加手指接触时的摩擦力，即使手上沾有消毒液、药液也不会出现打滑的情况。整体结构的装配间隙控制在0.02mm以内，所有活动部件的运动无干涉，推进行程全程无卡顿，回抽推杆时可顺畅完成药液抽吸，不会因为密封不足导致抽液时进气。

　　这类结构的设计复刻，一方面可用于老式医疗器具的展品制作、影视道具建模，另一方面也可为兽用重复使用注射器的结构优化提供参考，其金属结构的耐用性、易消毒特性，在养殖场景的兽用注射领域仍有较高的应用价值，建模过程中对各部件的配合公差、尺寸边界的精准还原，可直接用于后续的结构改进、3D打印样件制作，无需额外做尺寸修正。
