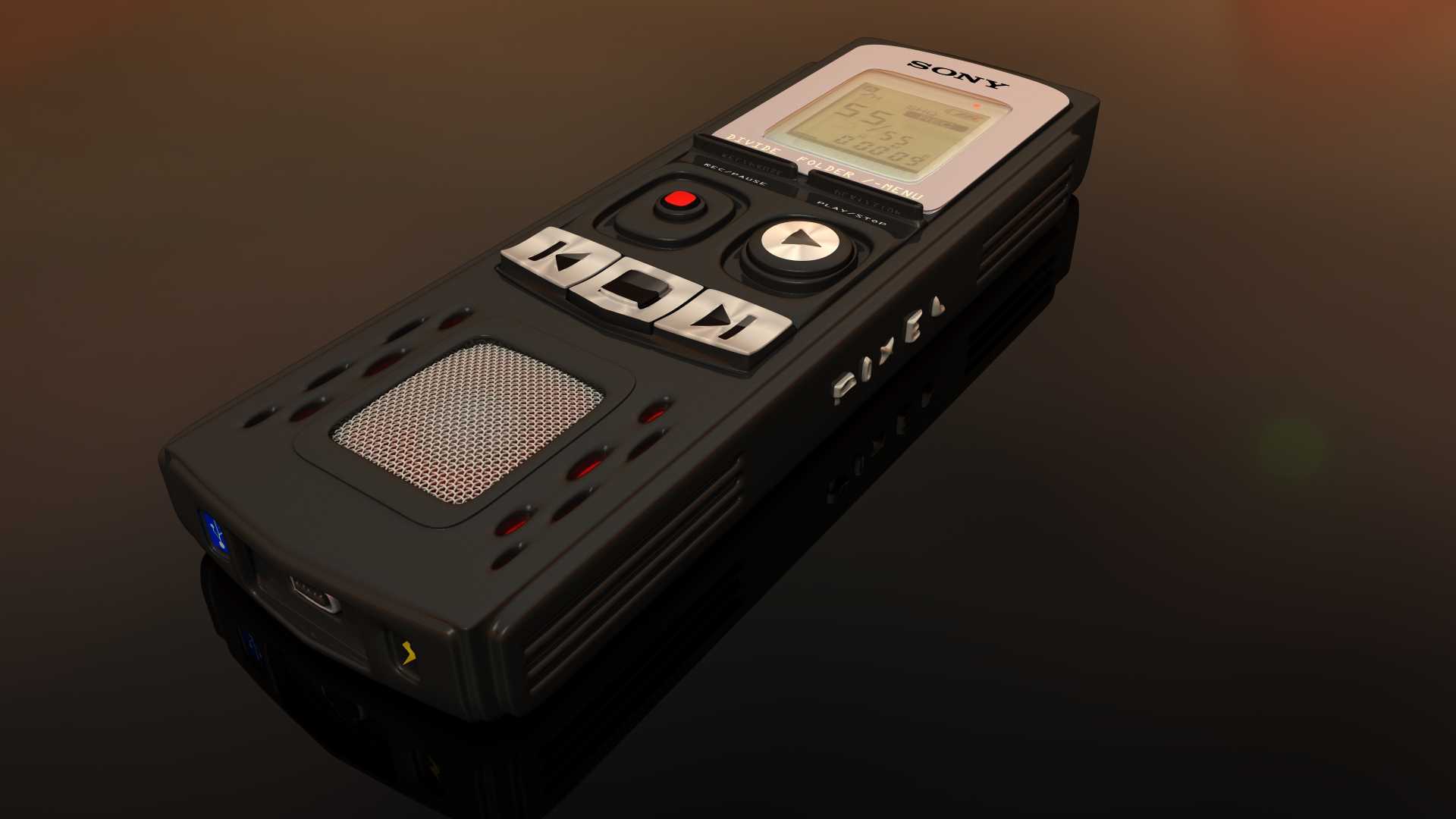

便携式数码录音笔结构外观三维设计

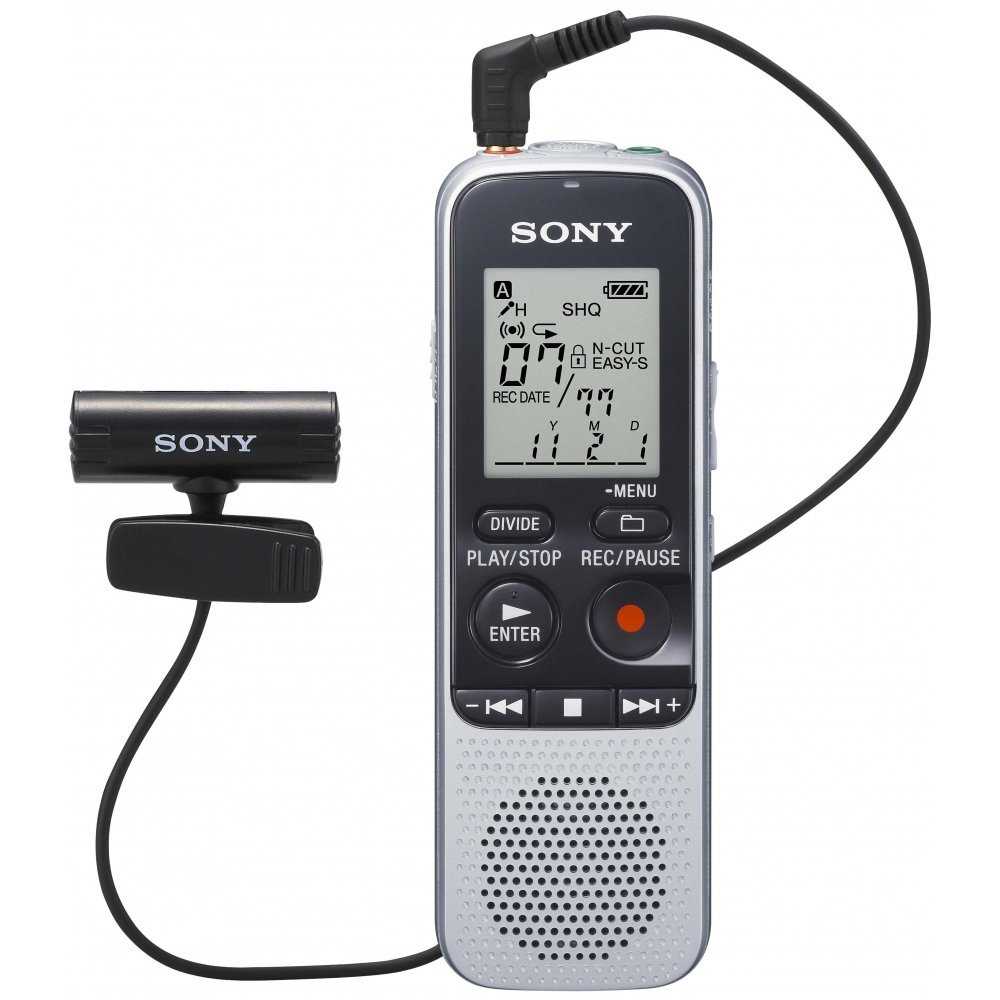

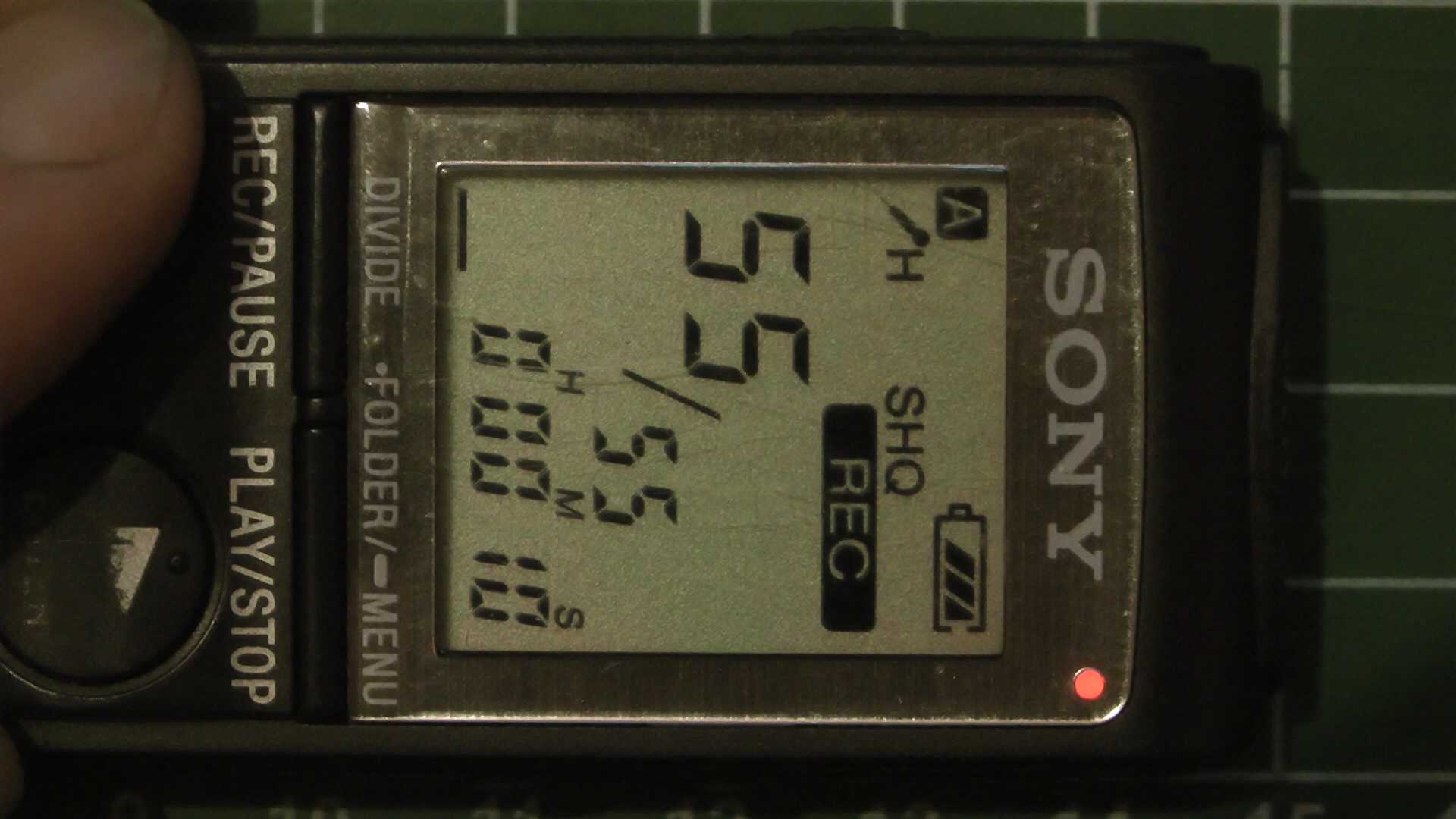

　　这款手持数码录音设备的三维结构设计，首先围绕一线外勤、访谈记录、会议采集等高频使用场景做了针对性的人机适配，整体采用长条形手持轮廓，单手握持时拇指可自然覆盖核心操作按键区域，无需调整持握姿势即可完成录音启停、曲目跳转、播放确认等全流程操作，设备侧边做了微弧收边处理，贴合手掌虎口的自然曲线，长时间持握记录不会产生硌手的疲劳感。从功能布局来看，正面上方区域设置了段码液晶显示屏，屏幕周边做了下沉式台阶防护结构，避免日常放置时屏幕直接与接触面摩擦产生划痕，屏幕下方的功能按键做了差异化的形态与高度区分：红色的录音启停按键采用凸起式圆形设计，表面做了防滑纹理处理，盲操作时可通过触感快速定位，避免紧急记录场景下按错按键；播放控制区域的快进、快退、

　　停止按键采用金属质感的长条形按键，按键之间设置了凸起的分隔筋，相邻按键的按压行程差控制在0.3mm，既保证按压反馈清晰，也能减少误触概率；中间的圆形确认按键采用同心圆纹理设计，与周边功能按键形成明确的触感区分。设备正面下半区域设置了内置扬声器的出声网孔，网孔采用矩阵式排布，开孔直径与开孔率经过声学适配，既保证播放语音内容时的清晰度，也能通过网孔下方的防尘网结构阻挡外界灰尘进入设备腔体，出声区域周边设置了多组状态指示灯开孔，不同工作状态下通过不同颜色的灯光提示，使用者无需点亮屏幕即可快速判断设备当前的录音、播放、电量状态。设备的接口区域全部设置在机身侧下方，包含数据传输接口、耳机接口，接口周边做了加厚的胶位补强，

　　避免频繁插拔线材时导致接口座松脱，接口旁预留了挂绳孔结构，可搭配腕带使用，降低外勤使用时设备滑落的风险。从结构设计思路来看，整机采用前后壳卡扣加螺丝的固定方式，螺丝孔全部隐藏在侧面装饰条与底部标签区域下方，保证外观面的整体性，内部腔体按照功能模块做了分隔：电池仓、主板仓、扬声器仓各自独立，通过筋位阻隔减少部件之间的共振干扰，提升录音与播放的音质表现；机身外壳采用ABS加表面晒纹的工艺处理，既提升手持时的摩擦力，也能减少日常使用留下的指纹与划痕。设备的整体尺寸控制在长110mm、宽38mm、厚16mm的范围内，可轻松放入衬衫口袋、小型随身包内，满足便携携带的需求，机身的边角全部做了R2以上的圆角处理，避免尖锐边角刮伤衣物或者皮肤。

　　在建模过程中，所有按键的按压间隙预留了0.15mm的装配公差，保证按键活动顺畅无卡滞，出声网孔的最小壁厚控制在0.8mm，兼顾结构强度与出声效果，屏幕周边的防护台阶高出屏幕表面0.5mm，即使屏幕朝下平放在桌面，也不会让屏幕直接接触桌面，有效降低屏幕刮花的概率。设备侧面的功能滑键采用阻尼式结构设计，滑动行程为3mm，滑动到位后有清晰的档位反馈，可快速实现电源开关、hold锁定等功能切换，锁定状态下所有正面按键被锁止，避免放在口袋中因挤压产生误操作。
