带轮安装支座三角肋加强结构件

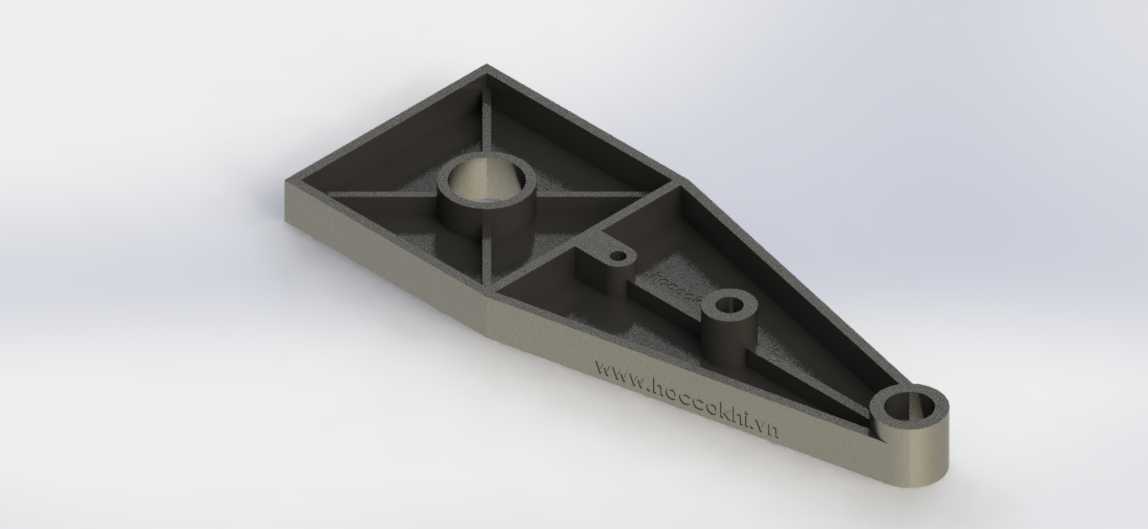

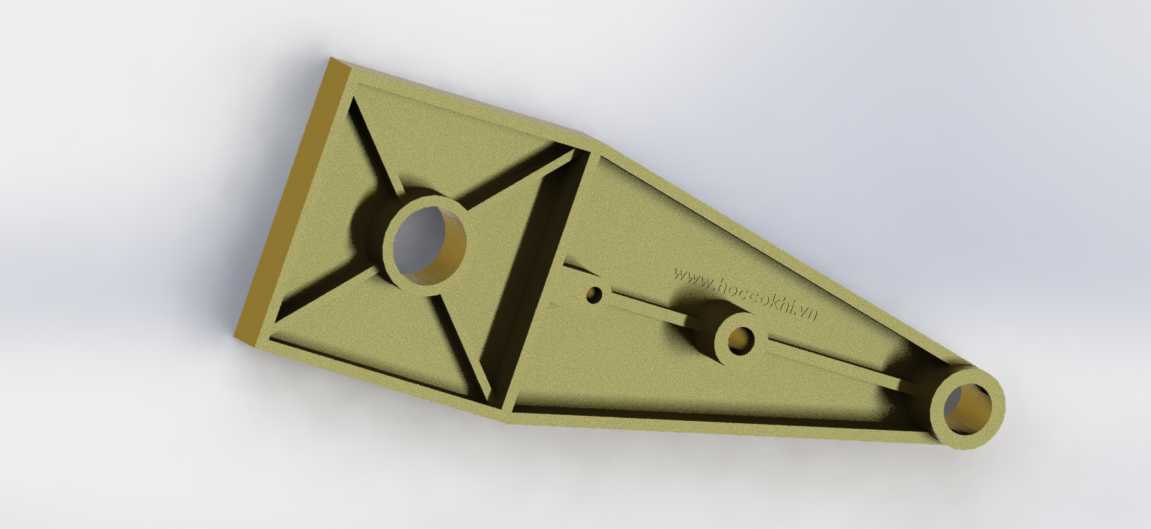

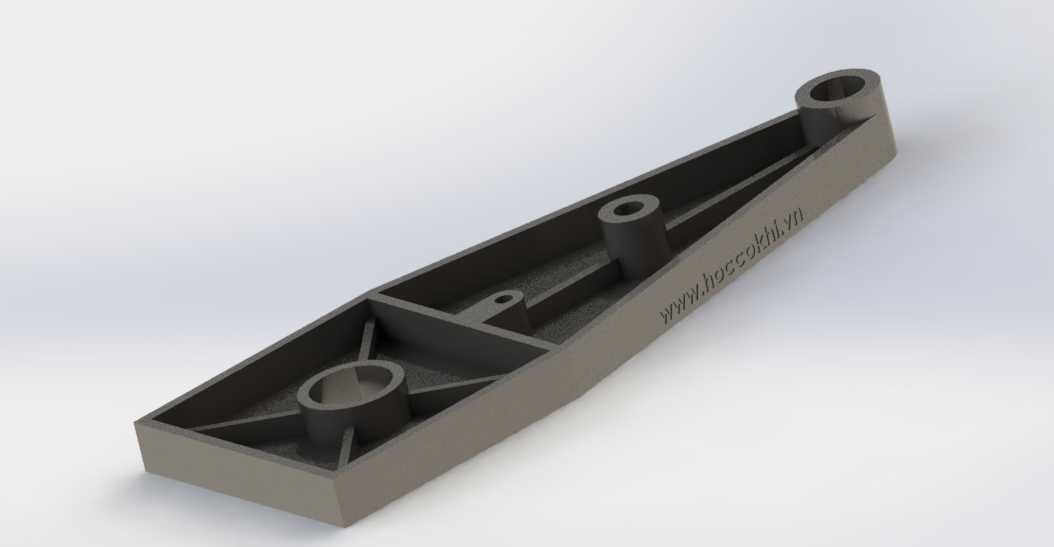

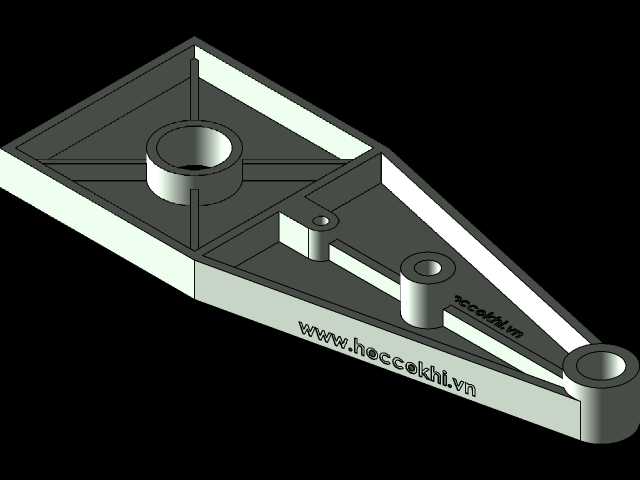

　　该结构件属于传动系统中的承载安装部件，主要应用于中小型动力传输场景中，为多组不同直径的带轮提供稳定的安装基准，常见于轻工输送设备、小型机床辅机、农用传动装置的动力排布段，用来固定张紧轮、从动带轮的安装轴，保证带传动过程中各轮系的同轴度与位置精度，避免传动带运行中出现跳齿、跑偏、异常磨损的问题。从结构设计逻辑来看，整体采用变截面三角轮廓的薄壁壳体加内部加强肋的布局，主体沿长度方向设置三个阶梯式安装凸台，最远端凸台用于安装大直径从动带轮，中间两个凸台分别适配张紧轮与小直径导向轮，靠近固定端的大直径轴孔用于将整个支座铰接在设备机架上，可通过铰接点调整支座摆角实现传动带的张紧度调节，无需额外设计张紧机构，简化了传动段的整体结构。

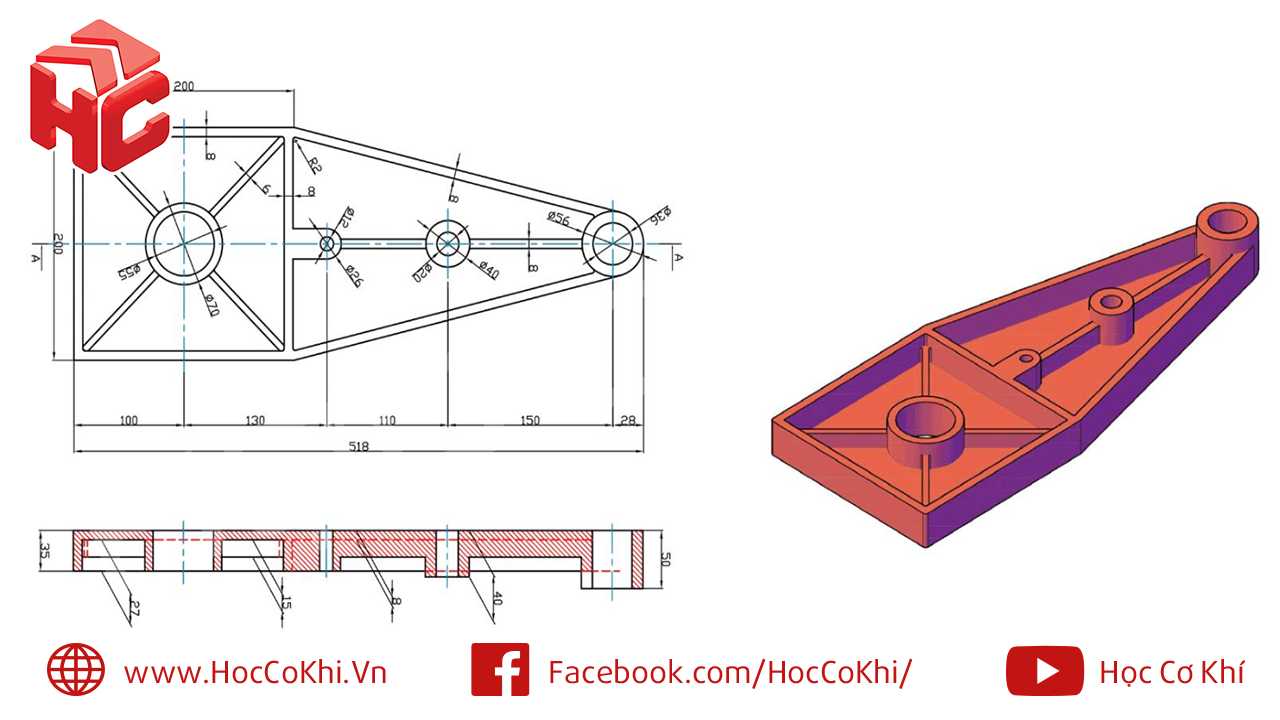

　　外形尺寸方面，主体总长度控制在518mm，总宽度200mm，底部安装面的厚度通过剖视图可见为均匀薄壁结构，内部设置的三角加强肋沿受力方向排布，分别对应每个带轮安装凸台的载荷传递路径，将带轮运转时产生的径向载荷直接传导至底部铰接端，避免薄壁结构在交变载荷下出现应力集中变形，各安装凸台的轴孔同轴度公差可控制在IT7级，满足普通V带、平带传动的安装精度要求，轴孔端面预留的沉台结构可用于安装轴承端盖，适配深沟球轴承的安装定位，防止运转过程中轴承出现轴向窜动。从安装边界来看，铰接端的轴孔直径为最大尺寸，安装时需匹配对应直径的铰接销轴，销轴两端通过开口销或者轴端挡圈固定在机架的双耳支座上，支座摆动角度范围可根据传动带的张紧行程设计，

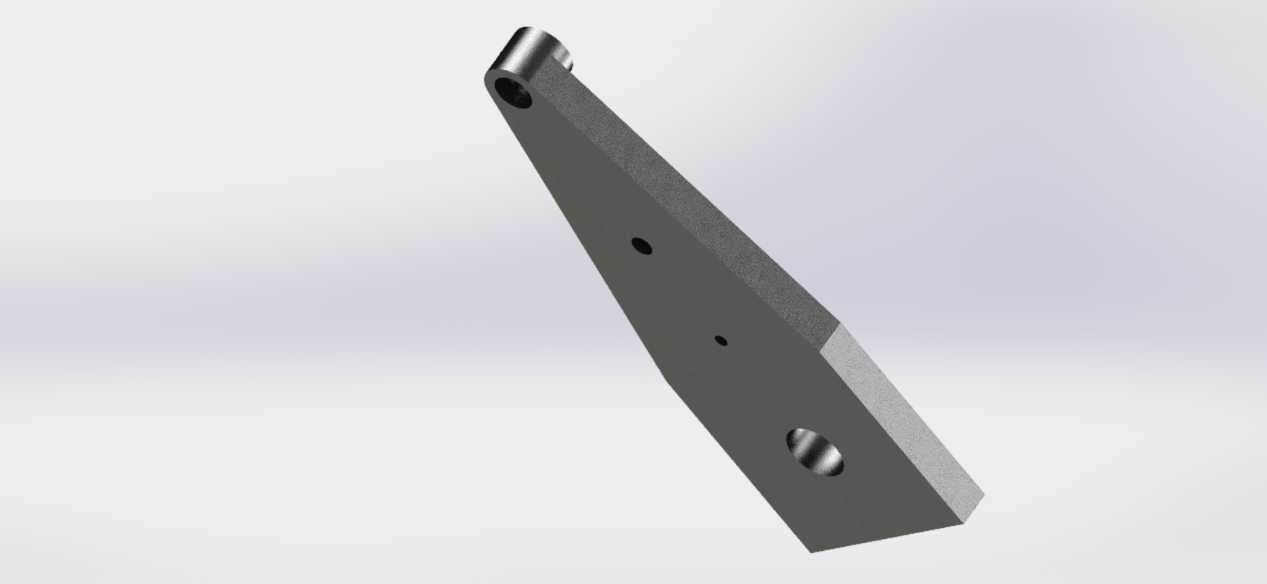

　　通常预留15°到25°的调节余量即可满足常规带传动的张紧需求，各带轮安装凸台的中心距严格按照带轮节圆直径计算得出，保证传动带的包角符合设计规范，大带轮端的中心距铰接点最远，受力最大，因此该位置的加强肋厚度比其余位置厚2mm，提升局部承载能力。结构的底部采用开放式的槽型截面，既减轻了整体重量，又为带轮的轮毂、紧固螺母预留了安装空间，避免运转过程中运动部件与支座本体发生干涉，侧壁上预留的小孔可用于安装传动带的防护挡板固定螺丝，无需后续二次钻孔加工，所有棱边均设计有R2到R3的铸造圆角，适配砂型铸造或者3D打印的成型工艺，减少应力集中点的同时降低成型过程中的缺陷概率。实际应用中，该类支座通常采用铸铁铸造成型后进行轴孔的机加工，

　　也可采用钢板焊接后加工轴孔的工艺制作，适用于转速不超过1500r/min的中小功率传动场景，承载能力根据材质不同可适配0.5kW到5kW的动力传输需求，安装时需保证各带轮的中心平面处于同一平面，误差不超过0.5mm，避免传动带出现偏磨，铰接点的销轴需定期加注润滑脂，减少摆动调节时的磨损，保证张紧调节的顺畅性。
