多工位铰接式三叉连接支架结构

　　该三叉连接构件属于多铰接点传力类机械零件，常见于重载连杆机构、工程机械执行端连接组、自动化生产线摆臂传动节点等场景，核心作用是在三个不同方向的传动链路之间实现力的分流与运动轨迹的同步约束，替代传统单耳+双耳的拼接式连接方案，减少装配累计误差，提升传动节点的整体刚性。从实际使用场景来看，这类构件多承受交变拉压载荷与周期性扭转力矩，部分工况下还会伴随一定的径向冲击，因此结构设计上优先保证各铰接孔的同轴度、孔位相对位置精度，以及各连接臂的受力截面强度匹配。

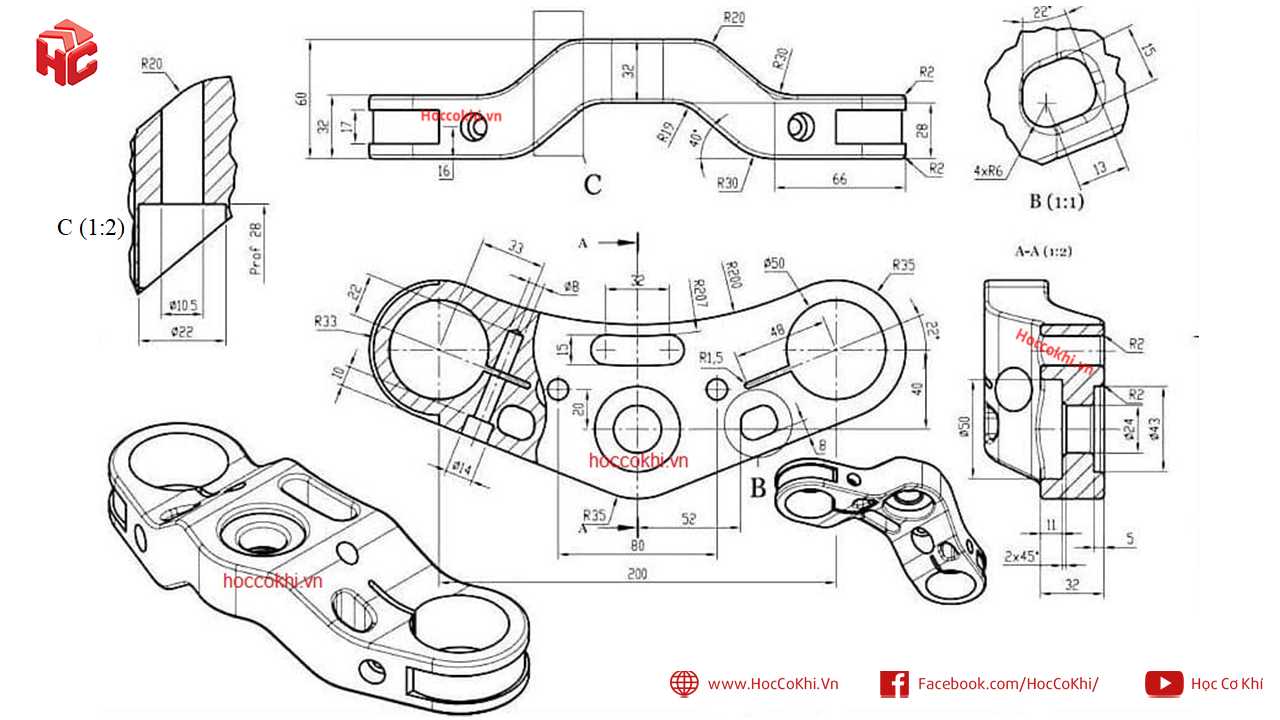

　　设计过程中首先要明确三个铰接端的安装边界：两端的大直径铰接孔用于连接主传动链路的两个连杆臂，孔内通常配套自润滑衬套或滚动轴承，因此孔壁预留了衬套压装的公差余量，孔端设计有环形止口结构，用于限制衬套的轴向窜动，同时孔周做了加厚凸台处理，分散铰接销轴传递的局部压应力，避免孔口在长期交变载荷下出现应力开裂。中间位置的两组大小不一的通孔与异形槽结构，分别用于安装辅助定位销、传感器固定支架以及走线卡槽，其中斜向布置的长圆形减重槽并非单纯为了降低重量，而是经过受力仿真后，在非主受力的腹板区域去除冗余材料，同时调整构件的整体固有频率，避开设备运行时的共振区间，避免长期振动引发的疲劳失效。

　　从外形尺寸与安装适配性来看，构件整体采用流线型过渡设计，所有棱边均做了圆角处理，既减少热处理过程中的应力集中点，也避免装配过程中锐边划伤操作人员或配套管线。三个连接臂的截面采用变厚度设计，靠近铰接孔的位置壁厚较大，向腹板中心过渡时逐渐减薄，在保证整体强度的前提下控制构件自重，适配对运动端惯量有要求的高速往复传动场景。构件侧面预留的小型螺纹孔用于安装限位挡片，可配合铰接端的位置传感器实现运动行程的零点校准，无需额外在设备机架上焊接安装支架，减少整机的装配工序。

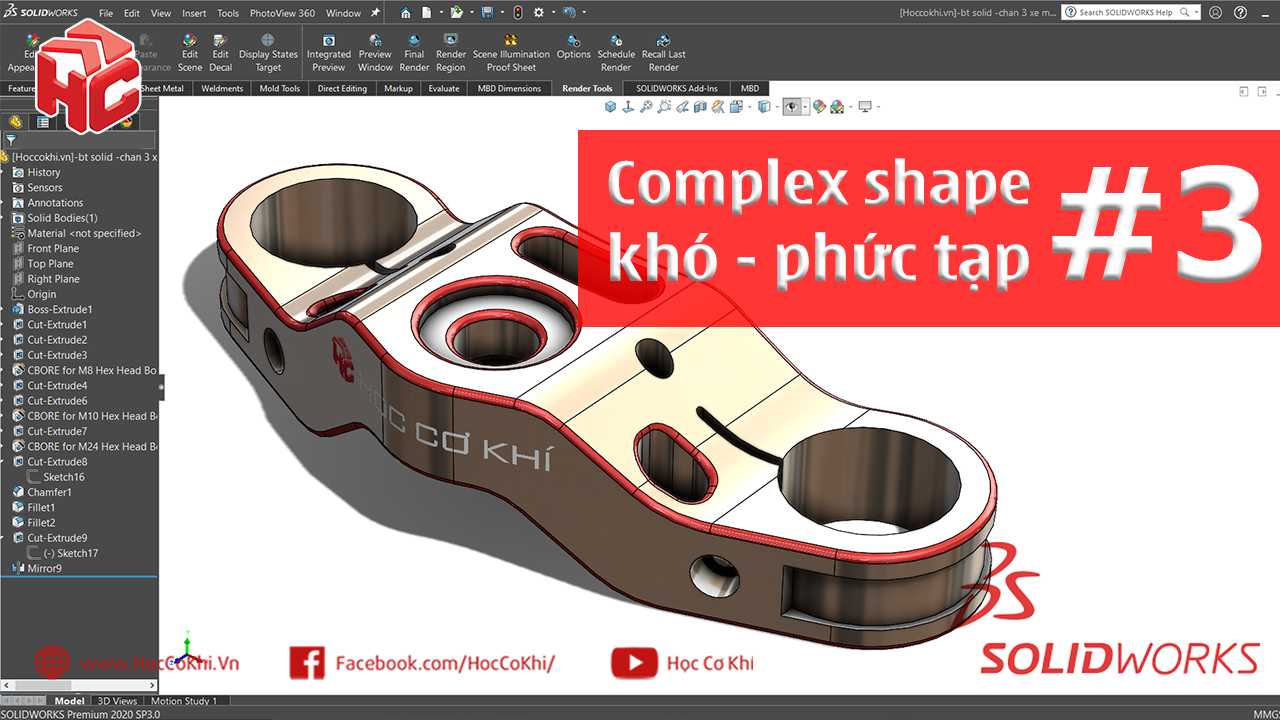

　　实际建模过程中，这类异形铰接件需要优先搭建各孔位的中心轴线骨架，确定三个铰接点的相对位置尺寸与夹角，再基于骨架线生成各臂的主体轮廓，通过放样、布尔运算完成基础实体后，再逐一添加止口、减重槽、安装孔等细节特征。建模时需特别注意各曲面过渡处的曲率连续性，避免出现壁厚突变的情况，否则后续做有限元受力分析时会出现应力计算失真，无法准确模拟实际工况下的受力分布。对于孔位的公差配合，建模时需标注清楚各铰接孔的尺寸公差带、孔端面与轴线的垂直度要求，以及相邻孔位的位置度公差，保证后续加工完成后能与配套的销轴、衬套顺利装配，不会出现卡滞或间隙过大的问题。

　　这类构件在实际投产前通常会做载荷模拟测试，在三个铰接点分别施加对应工况下的极限拉压力与扭转力矩，验证最大应力值是否低于材料的屈服强度，同时循环加载测试疲劳寿命，确保在设备的全生命周期内不会出现断裂、变形等失效问题。表面处理上根据使用场景的不同，可选择发黑、镀锌或喷涂耐磨涂层，提升构件的防锈能力与表面耐磨性能，适配潮湿、多粉尘等恶劣的工业作业环境。
