复杂异形曲面曲轴结构三维设计

　　这款曲轴结构的设计，核心围绕动力传递路径的扭矩承载需求展开，区别于常规量产内燃机曲轴的对称曲柄布局，该结构采用非对称异形曲面轮廓，适配特殊工况下的偏置动力输入输出场景。从实际应用场景来看，这类异形曲轴多用于小型专用动力设备、定制化传动单元以及非道路小型作业机械的动力端，部分特殊改装的小型内燃机、实验台架动力传输单元也会采用这类非对称曲柄结构，用来匹配非常规的活塞行程与连杆摆动角度，解决常规标准曲轴无法适配的安装空间与动力输出曲线匹配问题。

　　在功能特性层面，该曲轴的主轴颈与连杆轴颈采用了差异化的直径配比，主轴颈的支撑段做了加长处理，能够在箱体安装位有限的情况下，提升轴系的径向支撑刚度，减少高转速下的轴系挠曲变形。连杆轴颈的连接位置做了圆弧过渡强化，避免应力集中导致的轴颈根部疲劳开裂，曲面外轮廓的包覆结构并非装饰性设计，而是集成了部分平衡重的功能，将原本需要额外装配的平衡块与曲柄本体做了一体化融合，减少了装配零件数量，同时降低了轴系整体的转动惯量波动，让动力输出过程中的转速波动更小，运转平顺性更优。

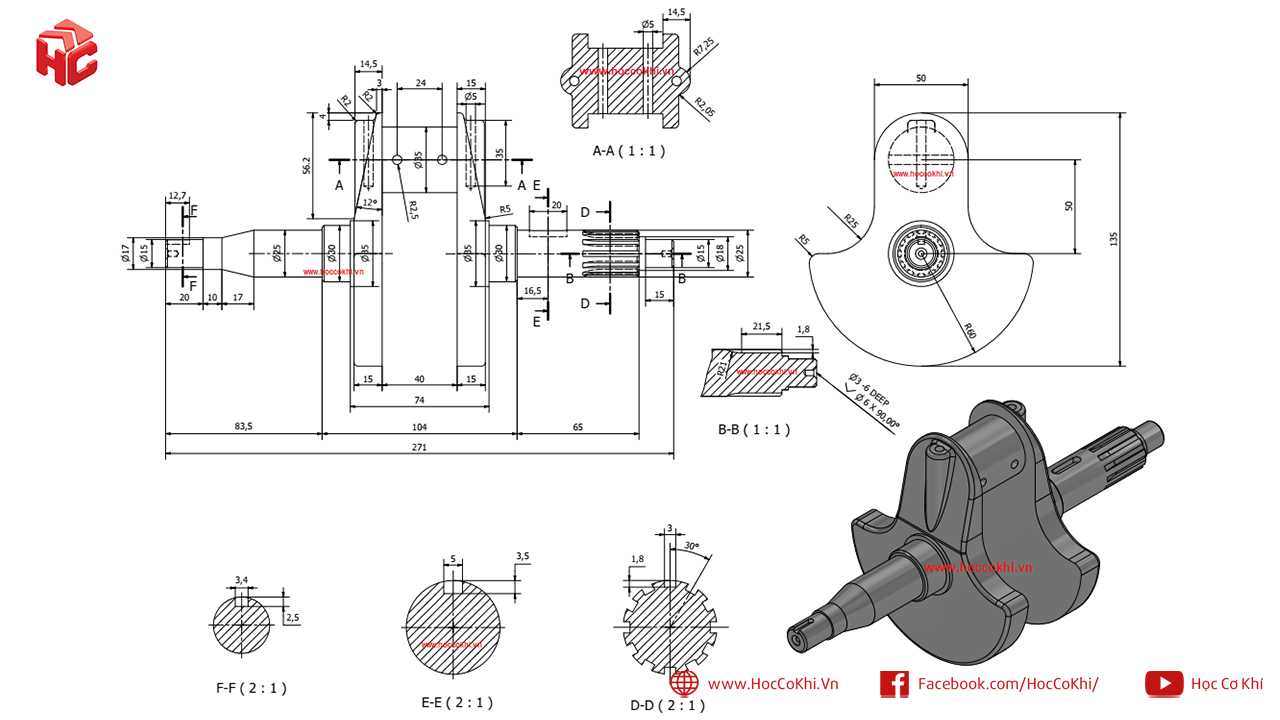

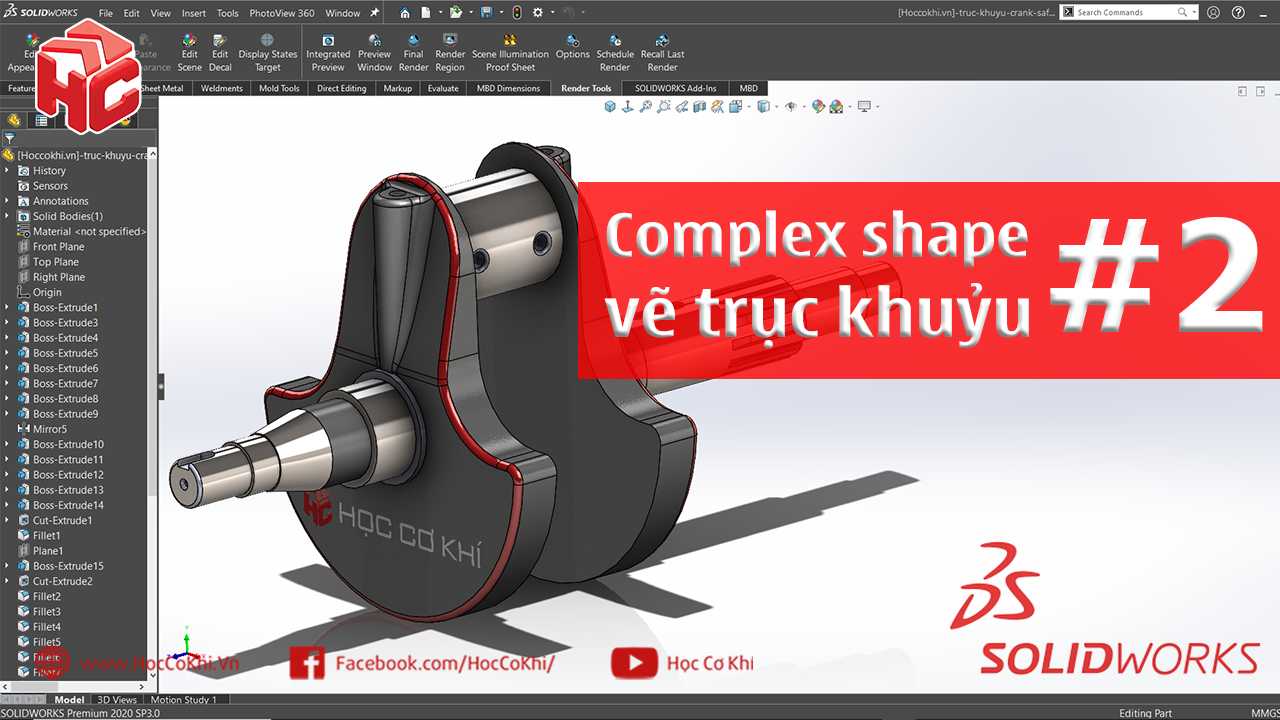

　　设计思路上，建模阶段优先确定了主轴颈的同轴度基准，所有轴段的回转中心都以两端主轴颈的公共轴线为基准，连杆轴颈的偏心距根据预设的活塞行程做了精准匹配，异形曲面部分采用多段样条曲线拟合构建，曲面的曲率变化全程做了连续性校验，避免出现曲率突变导致的应力集中区域。安装边界方面，两端主轴颈的配合公差按照过渡配合设计，适配常规深沟球轴承的内圈安装尺寸，轴端的定位台阶高度严格控制在轴承内圈的倒角范围内，保证轴承安装后能实现轴向可靠定位，不会出现轴端与轴承端盖干涉的问题。曲柄侧面的曲面轮廓与箱体内壁的最小安全间隙预留了足够的安全距离，即便轴系在最大挠曲变形状态下，也不会与箱体内部的加强筋、润滑油道凸起结构发生剐蹭。

　　从结构细节来看，轴颈表面的油孔位置做了优化布局，润滑油道从主轴颈内部贯通至连杆轴颈表面，油孔出口处做了倒角扩口处理，能够在轴系旋转过程中形成稳定的润滑油膜，降低轴颈与轴瓦之间的摩擦损耗。一体化的平衡曲面在设计时经过了动平衡仿真校验，通过调整曲面局部的厚度分布，将轴系的不平衡量控制在允许范围内，无需额外做去重钻孔处理，提升了生产加工的便利性。这类结构在实际装配时，需要注意主轴颈与轴承的压装力控制，避免压力过大导致轴承内圈变形，同时要保证连杆轴颈与连杆大头瓦的配合间隙符合设计要求，间隙过大会导致运转异响，间隙过小则会出现润滑不足烧瓦的问题。

　　不同于常规标准化曲轴的量产化设计，这款异形曲轴的曲面结构更适配定制化动力单元的特殊需求，在安装空间受限、动力输出角度特殊的场景下，能够替代多组传动件实现动力的转向与扭矩传递，减少整体传动链的零件数量，提升整套动力单元的可靠性。建模过程中对所有配合面的形位公差都做了预设，包括主轴颈的圆柱度、各轴段之间的同轴度、连杆轴颈轴线与主轴颈轴线的平行度，这些公差要求直接决定了曲轴装配后的运转精度，也是实际加工过程中需要重点管控的工艺参数。
