双孔铰接式机械连接杠杆结构件

　　该类铰接杠杆结构件多应用于中小载荷的机械传动链路中，常见于轻工自动化设备的往复运动机构、小型内燃机的附属传动组件、通用机床的辅助操纵联动结构中，核心作用是在两个间距固定的铰接点位之间传递摆动力矩，同时抵消传动过程中产生的小幅径向偏移量，避免刚性连接带来的应力集中问题。从实际使用场景来看，这类零件往往安装在设备内部的机架安装面上，不需要外露做外观处理，因此建模过程中优先保证安装孔位的同轴度、孔间距公差，而非外观曲面的光顺度。

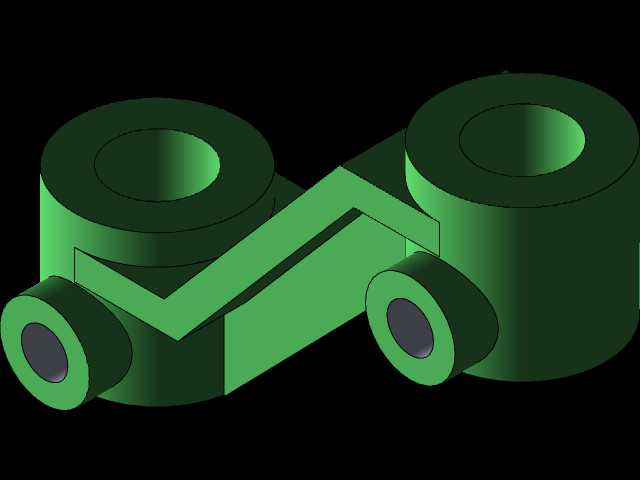

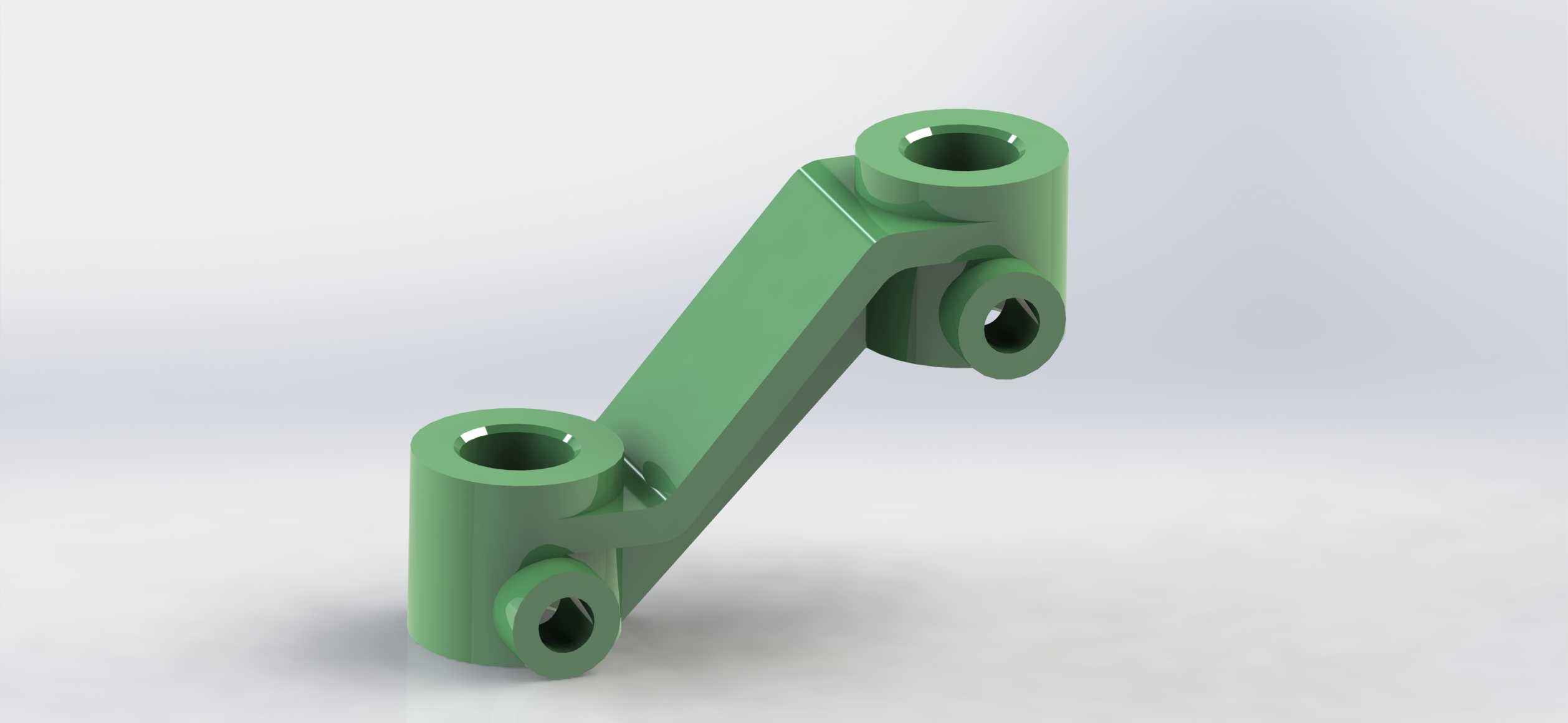

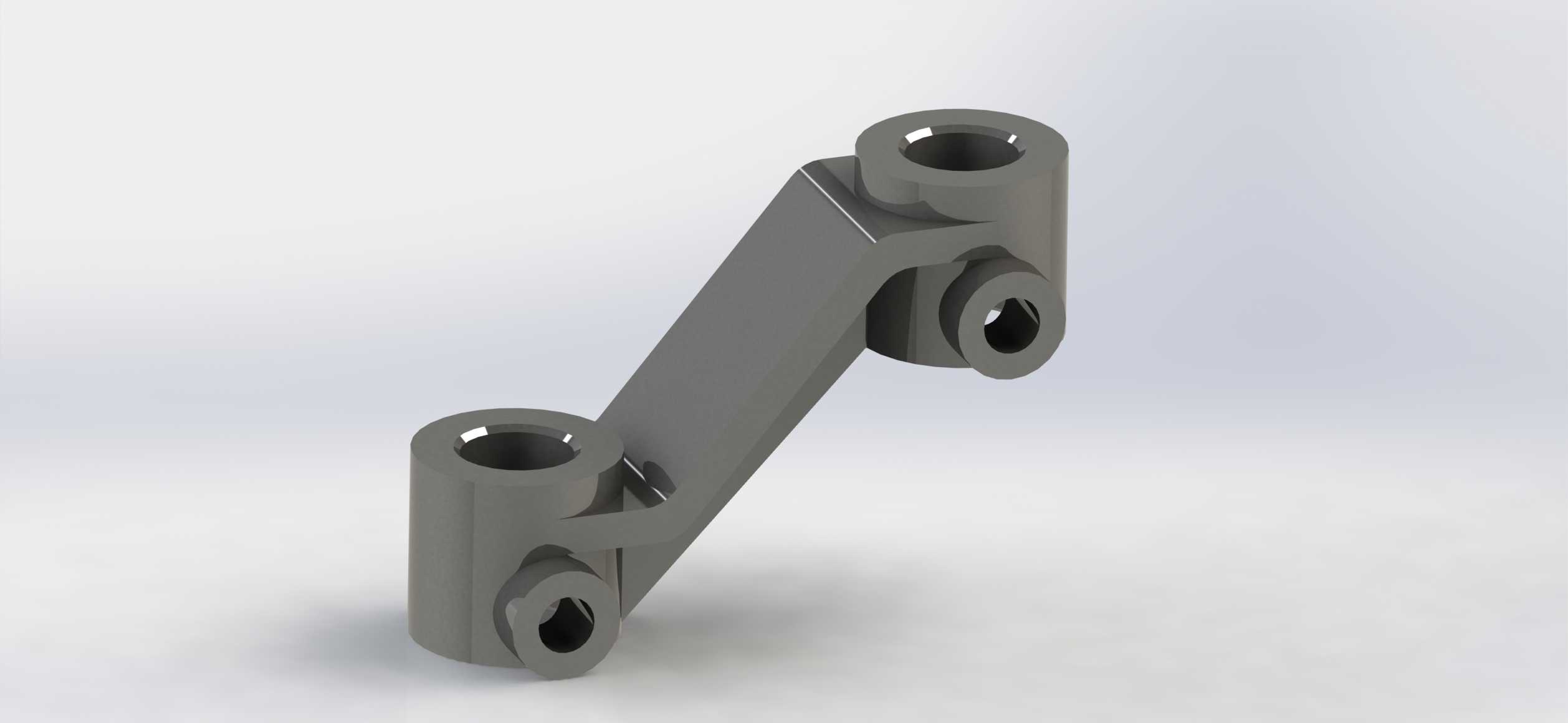

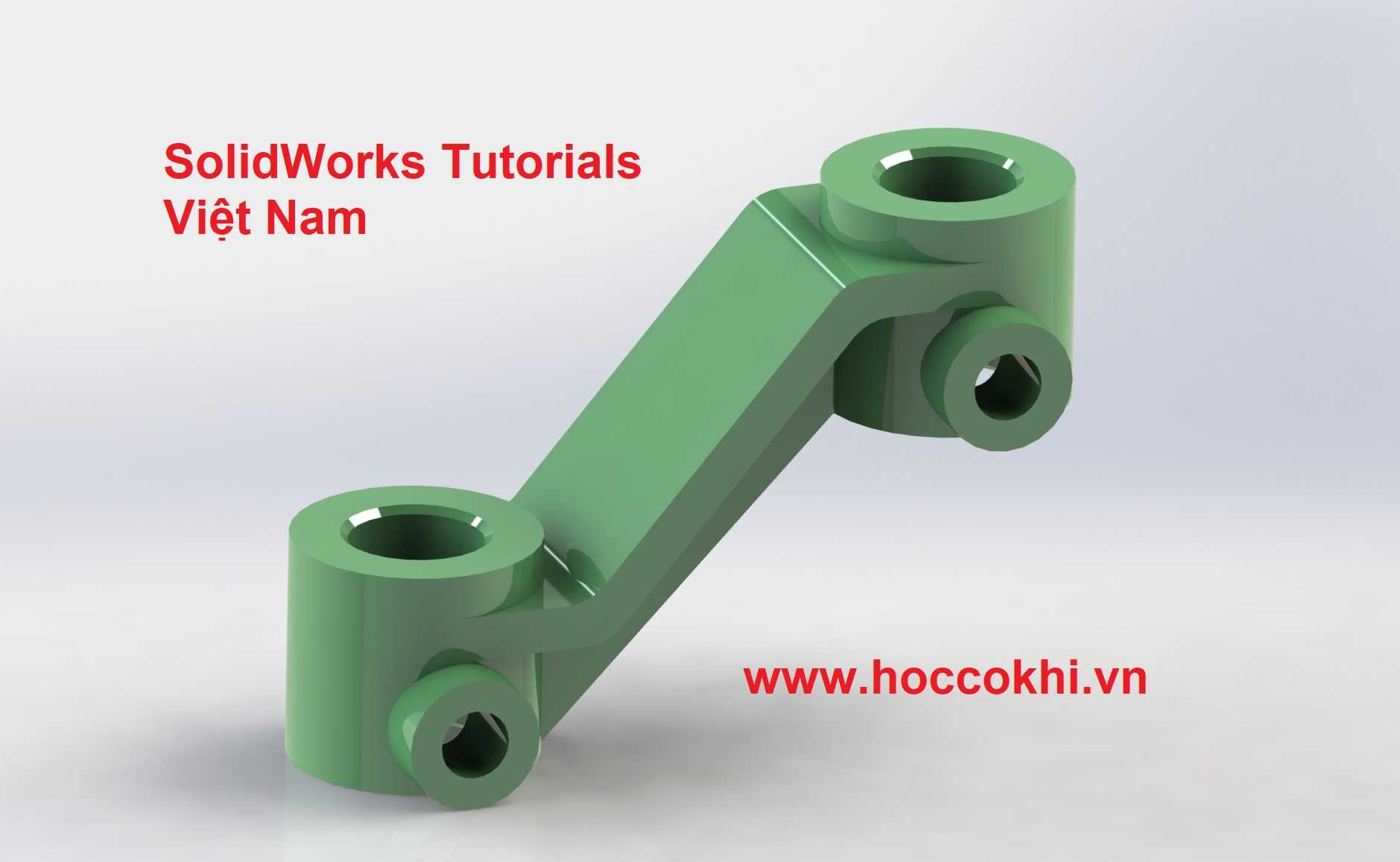

　　从结构设计逻辑来看，该零件采用两端对称双铰接孔布局，每端设置一大一小两个同轴通孔，大孔用于穿装主轴销，承担主要的载荷传递与摆动回转功能，小孔用于安装锁紧定位销或者限位顶丝，防止工作过程中主轴销出现轴向窜动，同时也可作为润滑脂的注入通道，定期向铰接摩擦面补充润滑介质，降低回转副的磨损速率。中间的连接臂采用变截面斜向布局，并非等厚度直臂结构，这种设计一方面是为了适配两个安装点位之间的空间夹角，避开周边其他零部件的运动干涉边界，另一方面通过臂身的渐变厚度设计，在保证整体结构强度的前提下尽可能削减零件自重，降低摆动过程中的惯性力矩，减少驱动端的动力损耗。

　　在安装边界的尺寸把控上，建模时需要严格控制两端大孔的中心距公差，通常这类传动杠杆的孔距公差需要控制在±0.02mm范围内，否则装配后会出现铰接卡滞、传动间隙过大的问题；两端大孔的内径公差需要按照H7级精度设计，适配常规的g6级配合销轴，保证回转间隙处于合理区间，既不会因为间隙过小出现转动卡涩，也不会因为间隙过大产生传动冲击噪音。每个端部的小孔与大孔保持垂直贯通布局，小孔的轴线需要与大孔的轴线在空间上垂直相交，偏移量不能超过0.05mm，否则锁紧销安装后会出现别劲问题，甚至会在长期交变载荷作用下出现小孔边缘的应力开裂。零件的所有棱边都做了0.5mm的倒角处理，一方面是去除机加工过程中产生的毛刺锐边，避免装配时划伤操作人员或者损坏密封件，另一方面也可以减少应力集中点，提升零件的抗疲劳寿命，因为这类杠杆件长期承受交变摆动力矩，棱边的应力集中很容易成为疲劳裂纹的起始点。

　　从实际选型适配的角度来看，这类结构件的材质通常选用45号钢或者球墨铸铁，载荷较小的场景也可以采用铝合金压铸成型，不同材质对应的臂身厚度需要做对应调整：如果采用45号钢模锻后机加工，臂身的最薄处可以做到8mm，如果采用球墨铸铁铸造，臂身最薄处需要做到12mm以上，避免铸造过程中出现冷隔、浇不足的缺陷，如果采用6061铝合金加工，臂身厚度需要适当增加到10mm，保证足够的结构刚度，避免摆动过程中臂身出现挠曲变形，影响传动精度。在建模装配校验环节，需要重点模拟零件的整个摆动行程，检查臂身与周边的机架、其他传动杆件之间是否存在运动干涉，尤其是在两个极限摆动位置，要预留至少2mm的安全间隙，避免因为零件加工误差、装配累积误差导致运动过程中出现碰撞卡滞。另外，零件的安装端面需要保证平面度要求，与机架贴合的端面平面度公差控制在0.03mm以内，保证装配后销轴的垂直度符合要求，避免出现偏载磨损的问题。
