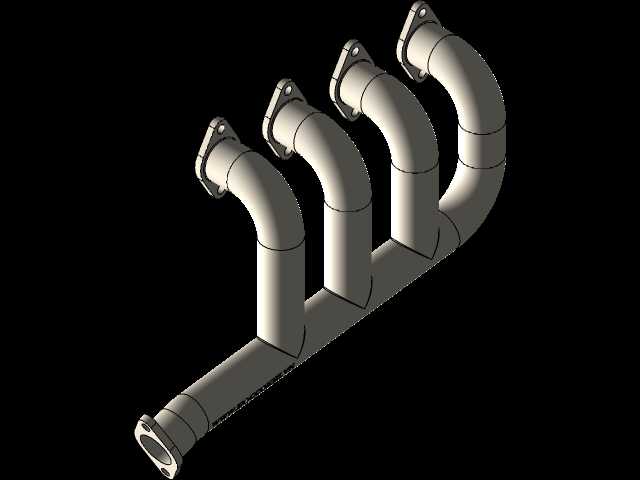

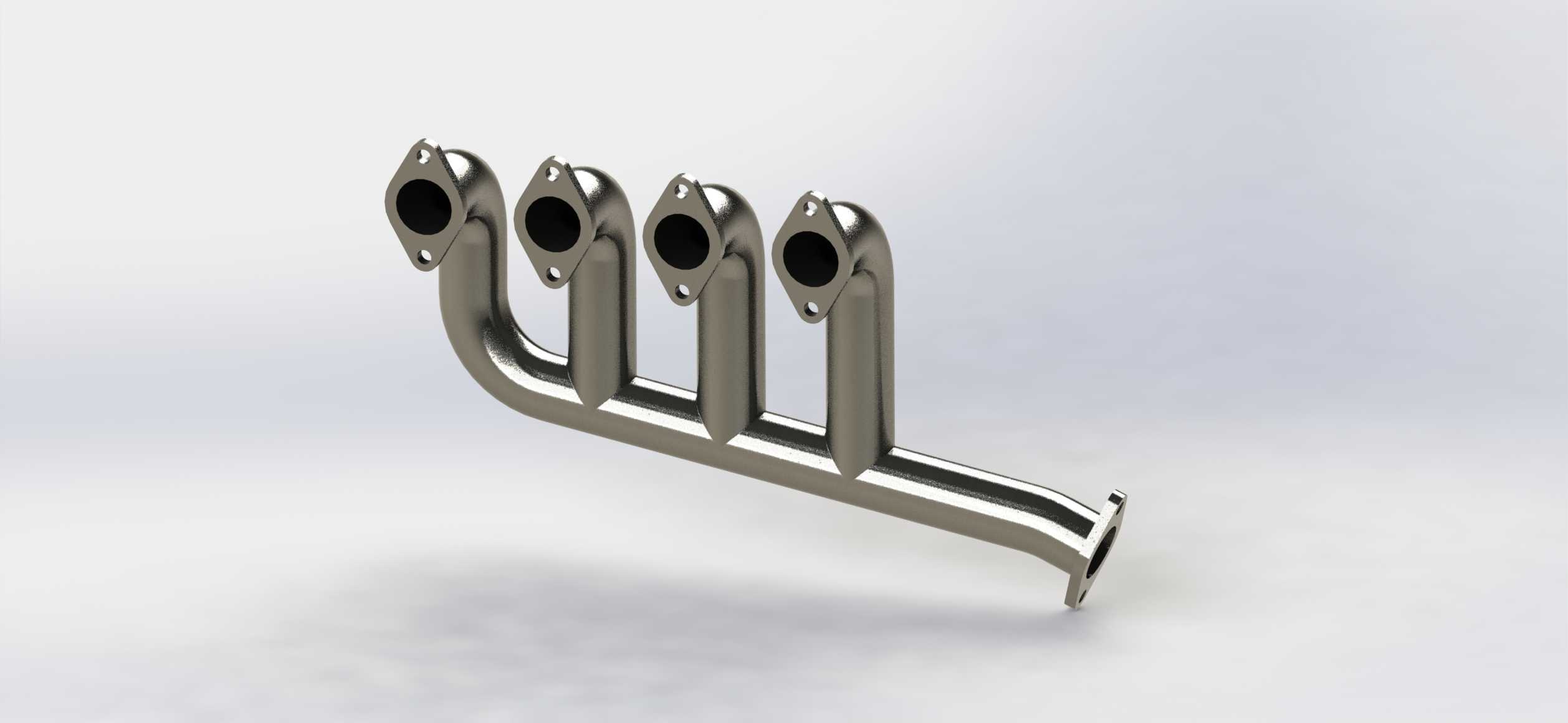

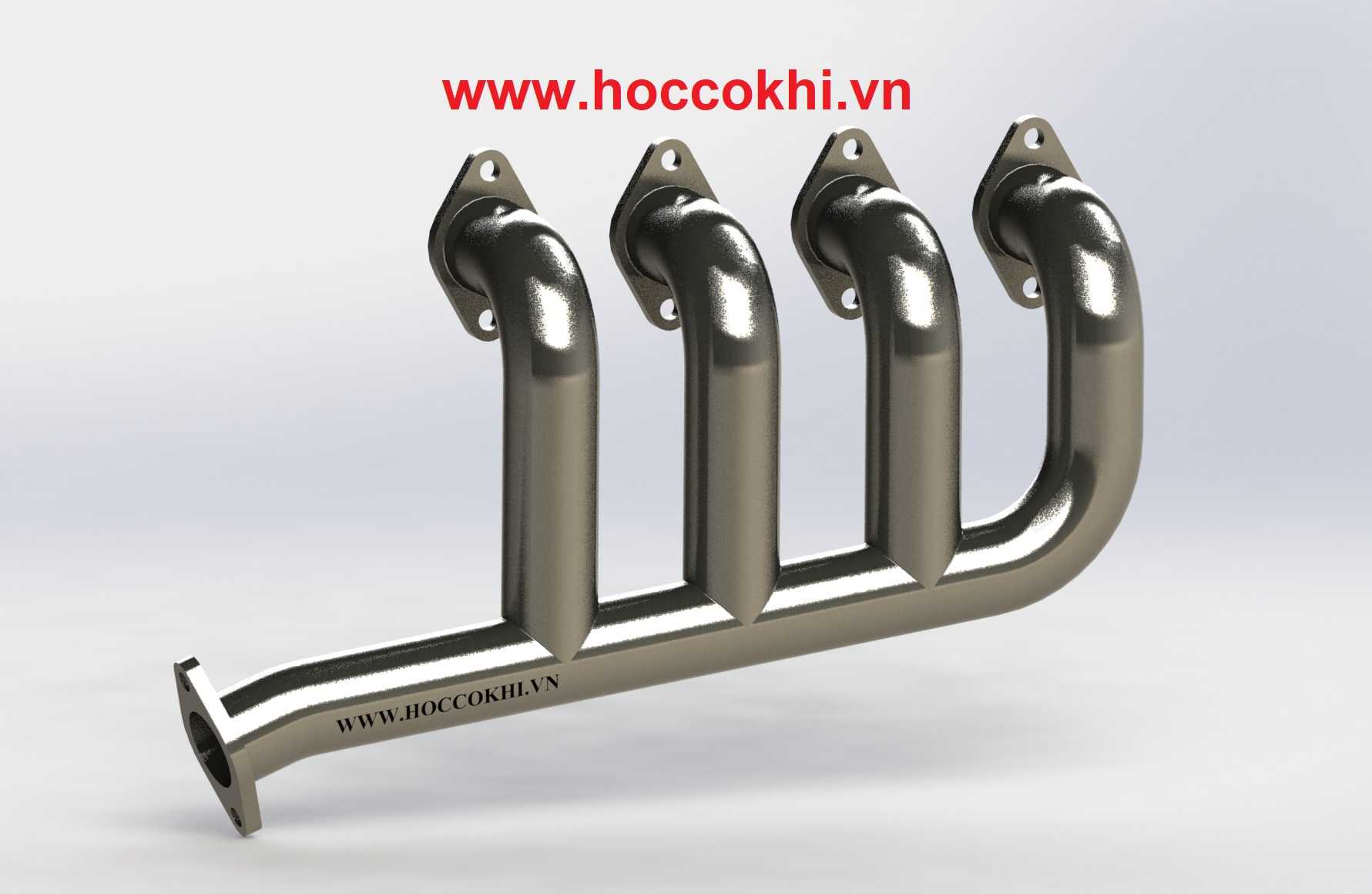

四缸发动机等长排气歧管结构设计

　　这款四缸排气歧管的设计，首先要匹配直列四缸内燃机的排气端口布局，四个进气侧法兰分别对应气缸盖的四个排气出口，每个法兰上预留两个螺栓安装孔，孔位公差控制在±0.1mm范围内，保证与缸盖贴合时的密封性能，避免高温高压废气泄漏。法兰端面加工有0.8μm的粗糙度要求，装配时配合金属密封垫片，能够承受排气行程中最高近千度的废气温度冲击，长期工作下不会出现翘曲变形导致的密封失效问题。

　　从管路走向来看，四个支管采用等长设计思路，每一段弯管的弯曲半径经过反复校核，既保证各缸排出的废气到达汇合总管的路径长度差值控制在5mm以内，减少各缸排气之间的干涉扰动，提升排气脉冲的利用效率，帮助发动机在中高转速区间获得更顺畅的排气效率，同时也兼顾了发动机舱内的安装空间边界，管路整体外轮廓不会与周边的发动机悬置、冷却管路、线束支架产生运动干涉。弯管部分采用大圆弧过渡，没有出现直角弯折的结构，一方面降低废气在管路内的流动阻力，减少排气背压，另一方面也避免应力集中在弯折位置，在发动机冷热交变的工作环境下，降低管路开裂的风险。

　　汇合后的总管末端同样采用法兰连接结构，方便后续对接三元催化器或者前段排气管道，法兰的安装孔位按照主流乘用车排气系统的通用接口尺寸设计，具备一定的适配通用性。整个歧管的管壁厚度根据不同位置的温度场分布做了差异化设计，靠近气缸盖的支管段因为直接接触刚排出的高温废气，壁厚设置为3.5mm，提升耐高温抗变形能力，靠近汇合总管的位置壁厚逐步过渡到3mm，在保证结构强度的前提下控制整体重量，降低发动机的附属载荷。

　　在实际装车应用场景中，这类排气歧管多用于1.6L-2.0L排量的自然吸气直列四缸汽油机，适配家用乘用车、轻型商用货车的动力总成，除了基础的导排废气功能，等长的管路设计还能帮助优化发动机的充气效率，在标定转速区间内提升扭矩输出表现。设计过程中需要同步考虑热膨胀的补偿问题，整个管路的弯曲走向预留了一定的热变形余量，工作时温度升高产生的伸长量可以通过管路的微变形抵消，不会在法兰连接位置产生过大的装配应力，避免长期使用后出现螺栓松动或者法兰变形的问题。

　　安装边界方面，整个歧管的总宽度控制在380mm以内，总高度220mm，总管伸出长度160mm，安装时四个进气法兰贴合缸盖排气侧，采用M8的螺栓按照对角顺序紧固，紧固力矩控制在22-25N·m，保证密封压力均匀分布。歧管本体与发动机舱内其他周边部件的最小安全间隙预留不小于15mm，尤其是靠近橡胶管路、塑料线束插件的位置，还可以额外加装隔热罩，避免高温辐射导致周边部件老化损坏。

　　从结构工艺性来看，这款歧管适合采用不锈钢铸造成型或者弯管焊接成型两种工艺路线，铸造方案的整体结构刚度更好，适合大批量量产装车使用，焊接方案的管壁更光滑，排气阻力更低，适合改装场景下的性能升级需求。不管是哪种工艺，管路内壁都要求尽量光滑，减少积碳附着的概率，长期使用后不会因为积碳堆积导致管路通径变小，影响排气效率。设计时还在每个支管的弯折位置做了局部加强，避免发动机运行过程中的振动导致管路出现共振开裂，固有频率经过校核避开发动机常用转速区间的振动频率，提升整个部件的使用寿命。
