带安装座半圆弧内齿传动支架结构

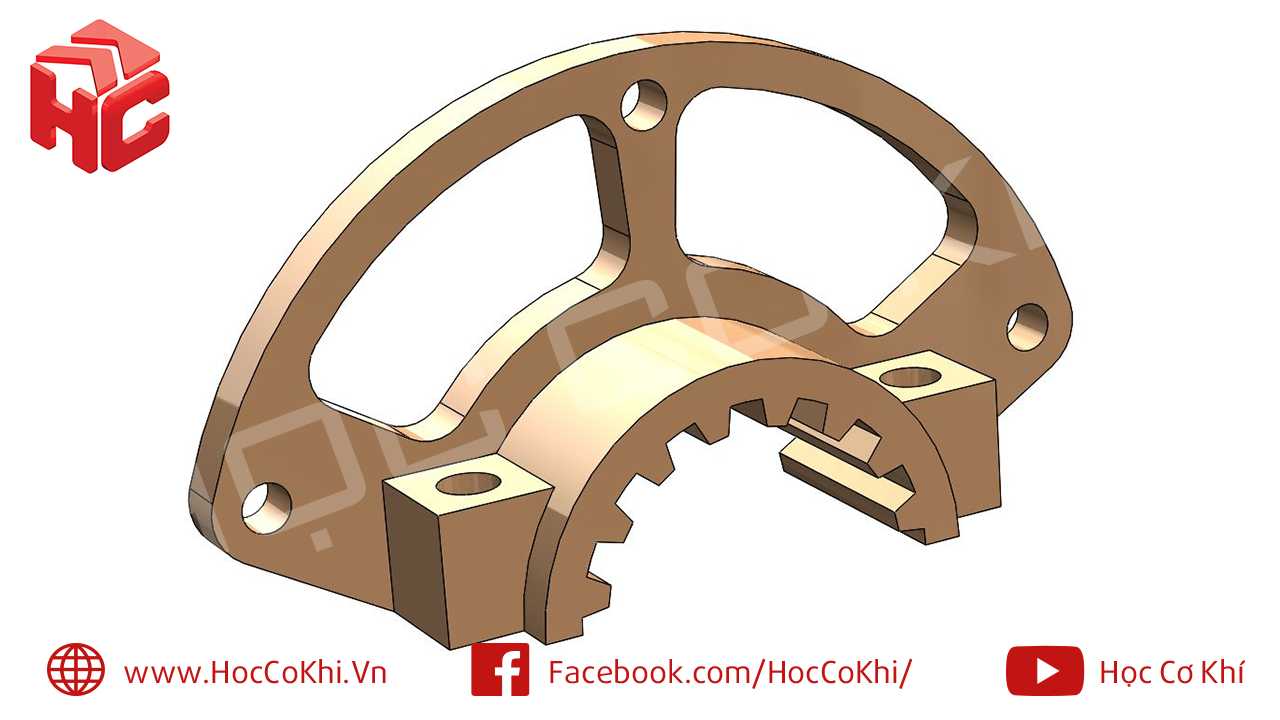

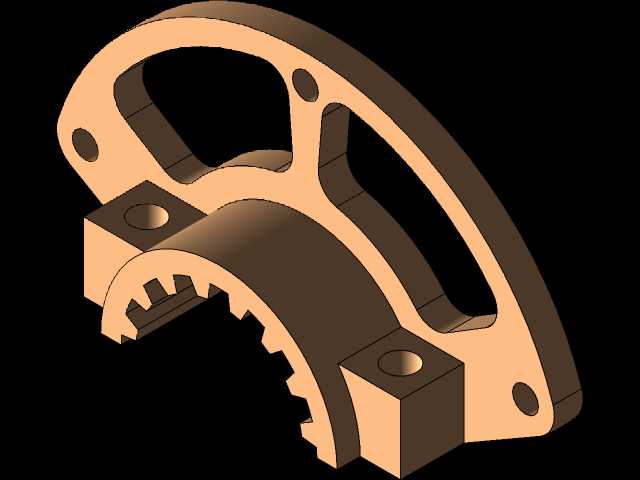

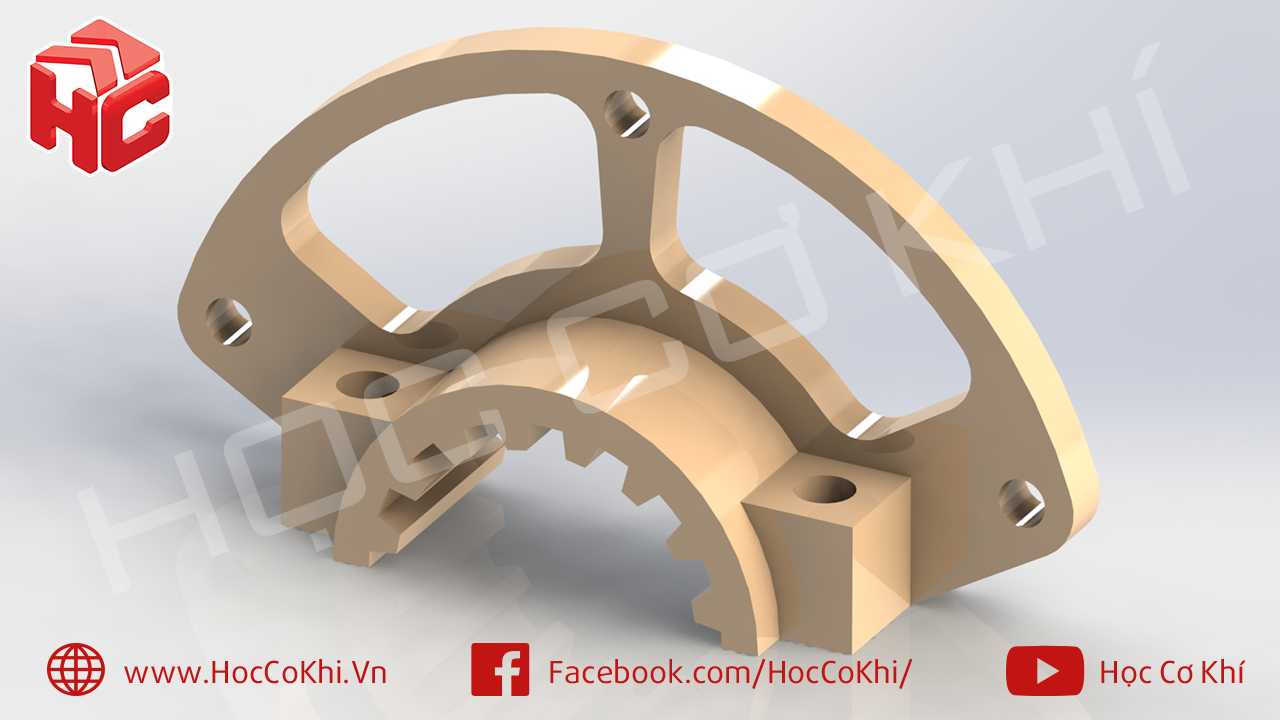

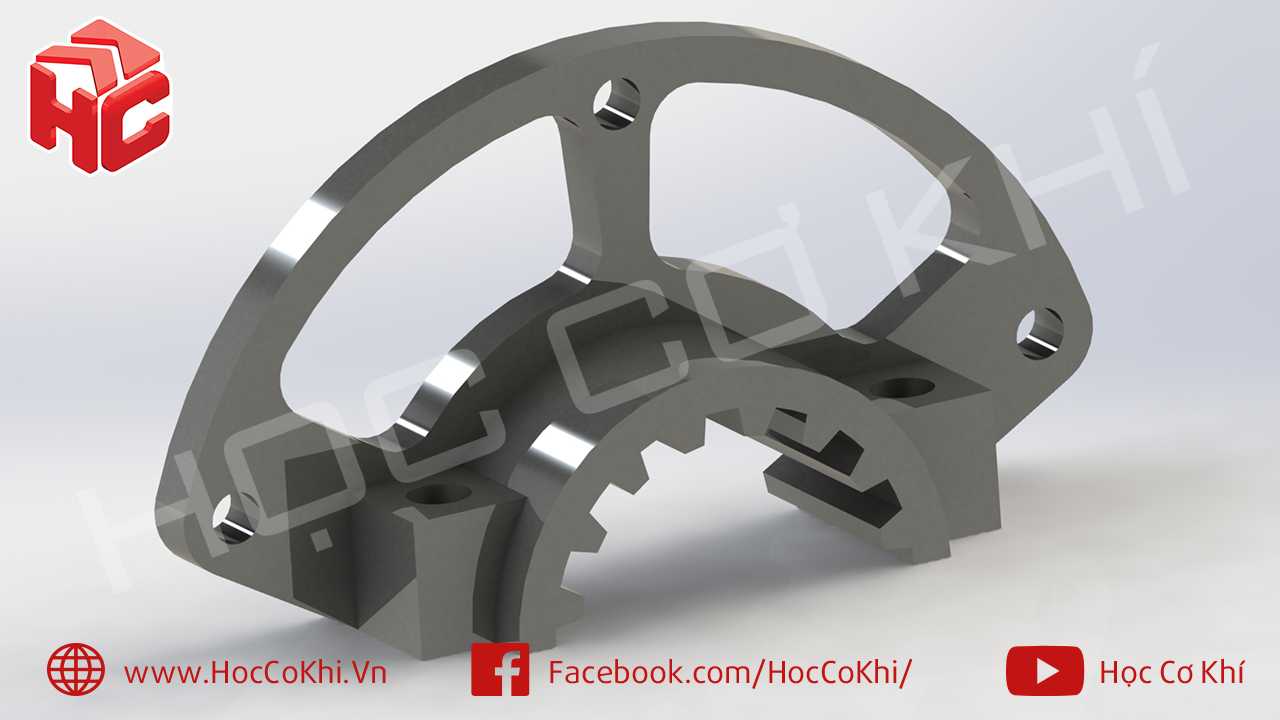

　　该半圆弧内齿带安装座的支架构件，主要应用在中小功率传动系统的转角换向、间歇传动工位，常见于轻工包装设备的进给机构、小型自动化装配线的分度单元、台式加工设备的主轴锁紧传动段，区别于完整齿圈的全周传动设计，半圆弧结构的内齿段仅在设定的转角范围内参与啮合，可在有限安装空间内实现限定角度的扭矩传递，避免全周齿圈带来的多余结构重量与空间占用。从结构功能来看，构件主体为弧形弯板支撑结构，内侧加工有连续的渐开线内齿，齿形参数匹配常用的模数1.5-2.5的圆柱直齿轮，啮合侧隙控制在0.02-0.05mm区间，既保证传动过程无卡滞，也能减少正反转切换时的回程误差。构件上分布的多个凸台安装座，每个安装座端面都加工有同轴的光孔与沉孔结构，

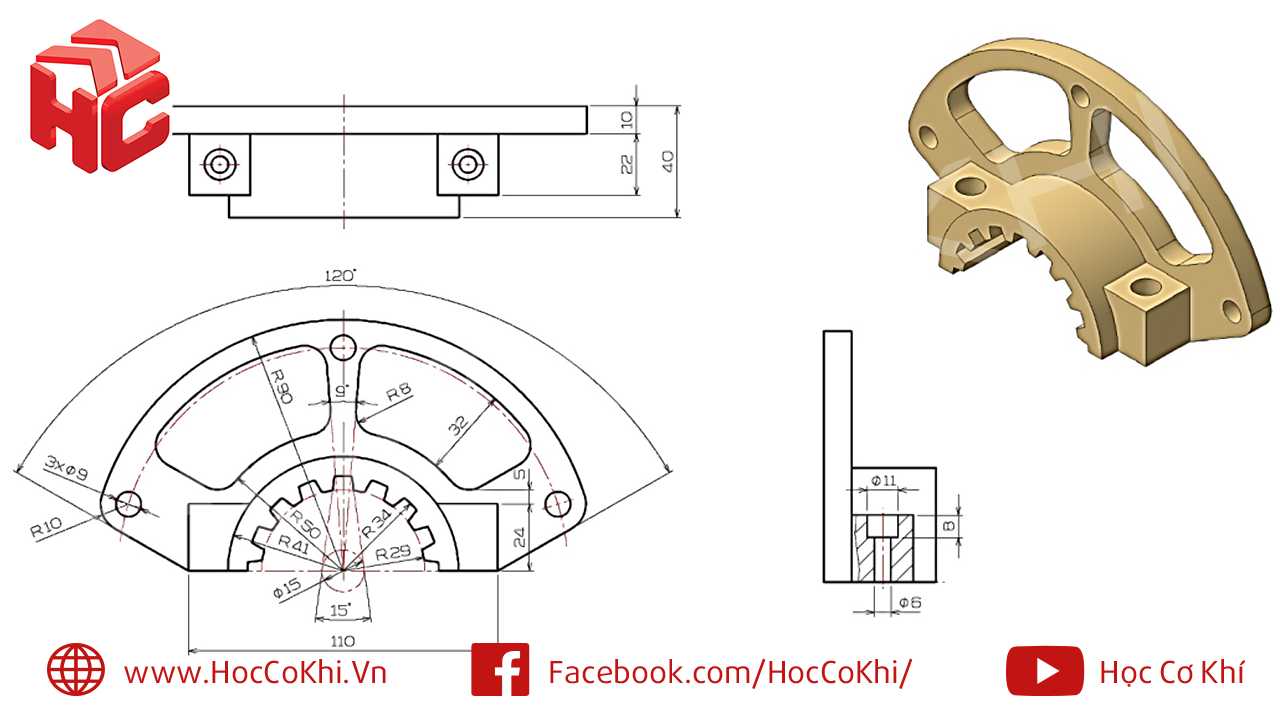

　　沉孔深度适配标准内六角圆柱头螺钉的头部尺寸，安装时螺钉穿过光孔可直接固定在设备的基体安装面上，凸台的高度经过设计计算，既保证螺钉有足够的啮合螺纹长度，也让支架主体与安装基面之间留出足够的间隙，避免内齿段与基体上的其他运动构件发生运动干涉。设计过程中首先根据传动所需的最大扭矩核算内齿的齿根弯曲强度，确定齿厚与齿高参数，再根据啮合齿轮的中心距确定弧形支架的曲率半径，保证内齿的分度圆与配对齿轮的分度圆保持正确的啮合位置。安装边界方面，构件整体的外轮廓弧形半径比内齿分度圆半径大12-18mm，作为支撑结构的壁厚，保证受力时不会出现结构变形，三个方向的安装凸台分别布置在弧形段的两端与中部位置，安装孔的中心距公差控制在±0.02mm，

　　装配时可通过凸台端面与安装基面的贴合保证定位精度，不需要额外设计定位销孔即可满足常规传动的定位要求。外侧的弧形支撑板上开设的多个镂空槽，是在保证结构刚性的前提下减少构件整体重量，同时也方便装配时观察内部齿轮的啮合状态，日常维护时可直接通过镂空槽清理啮合区域积攒的粉尘与碎屑，不需要完全拆卸构件即可完成基础保养。这类半齿支架结构相比完整的内齿圈组件，省去了多余的齿段加工，降低了零件加工成本，同时弧形的外轮廓更适配设备内部的弧形安装空间，在一些需要绕开管线、其他构件的紧凑安装场景下，不需要额外设计转接板即可直接安装，大幅减少了装配环节的工作量。实际使用中，这类构件常与圆柱直齿轮、扭簧组件配合，实现限定角度的摆动传动，

　　比如在自动化设备的料仓挡料机构、夹具的开合传动段，通过齿轮在半段内齿上的啮合转动，带动执行构件完成设定角度的摆动，传动过程平稳，噪音水平低于连杆类的摆动机构，长期运行的磨损量也更小，维护周期可延长至连续运行8000小时以上。建模过程中需要注意内齿的渐开线轮廓与安装凸台的位置度关系，保证装配后配对齿轮的中心与内齿的中心重合，避免出现啮合偏载导致的齿面异常磨损，同时安装凸台的端面需要与内齿的中心轴线保持垂直，垂直度公差控制在0.01mm以内，防止安装后支架出现倾斜，导致齿轮啮合时出现卡滞、噪音过大的问题。
