高速钢直柄麻花钻头结构设计

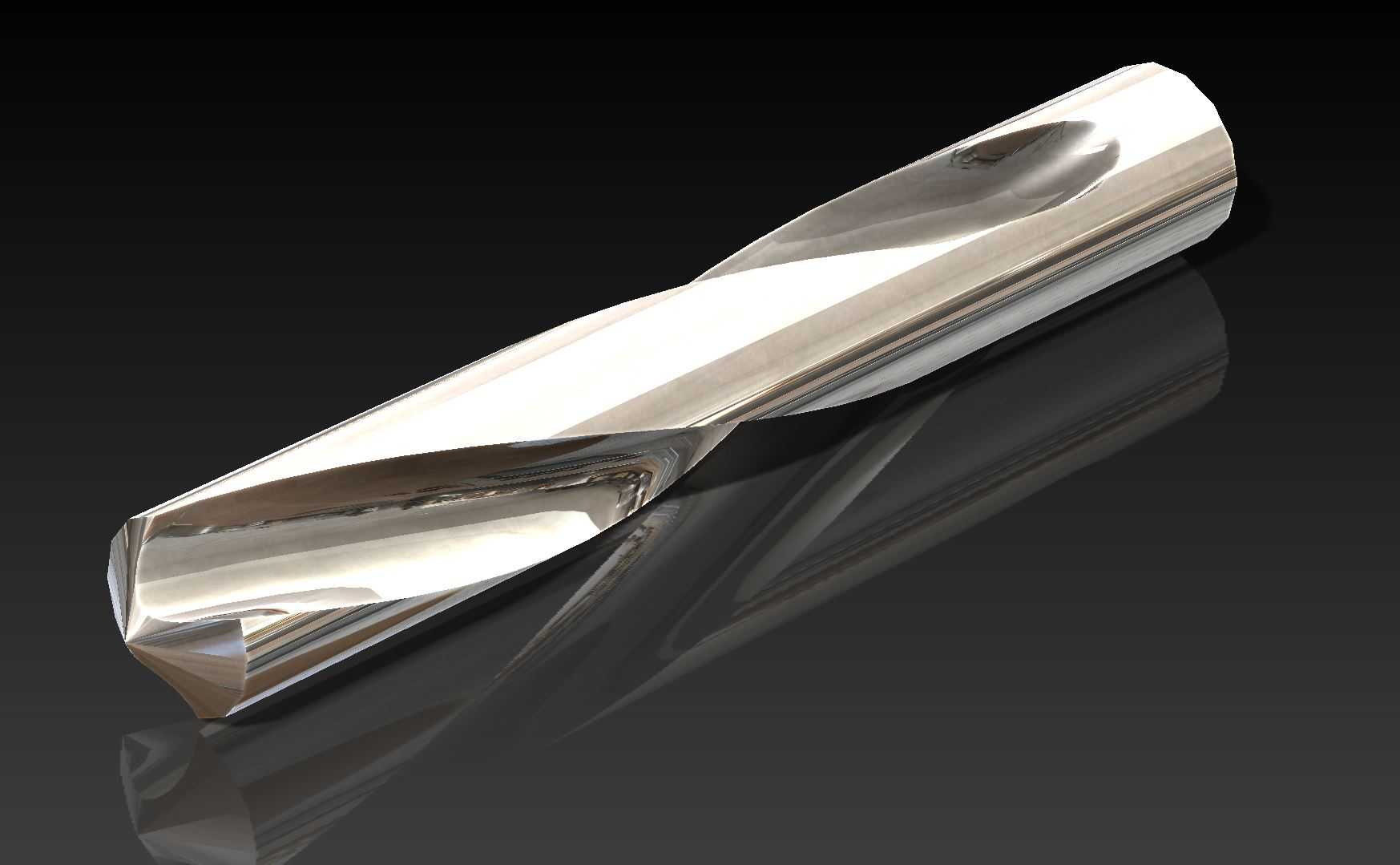

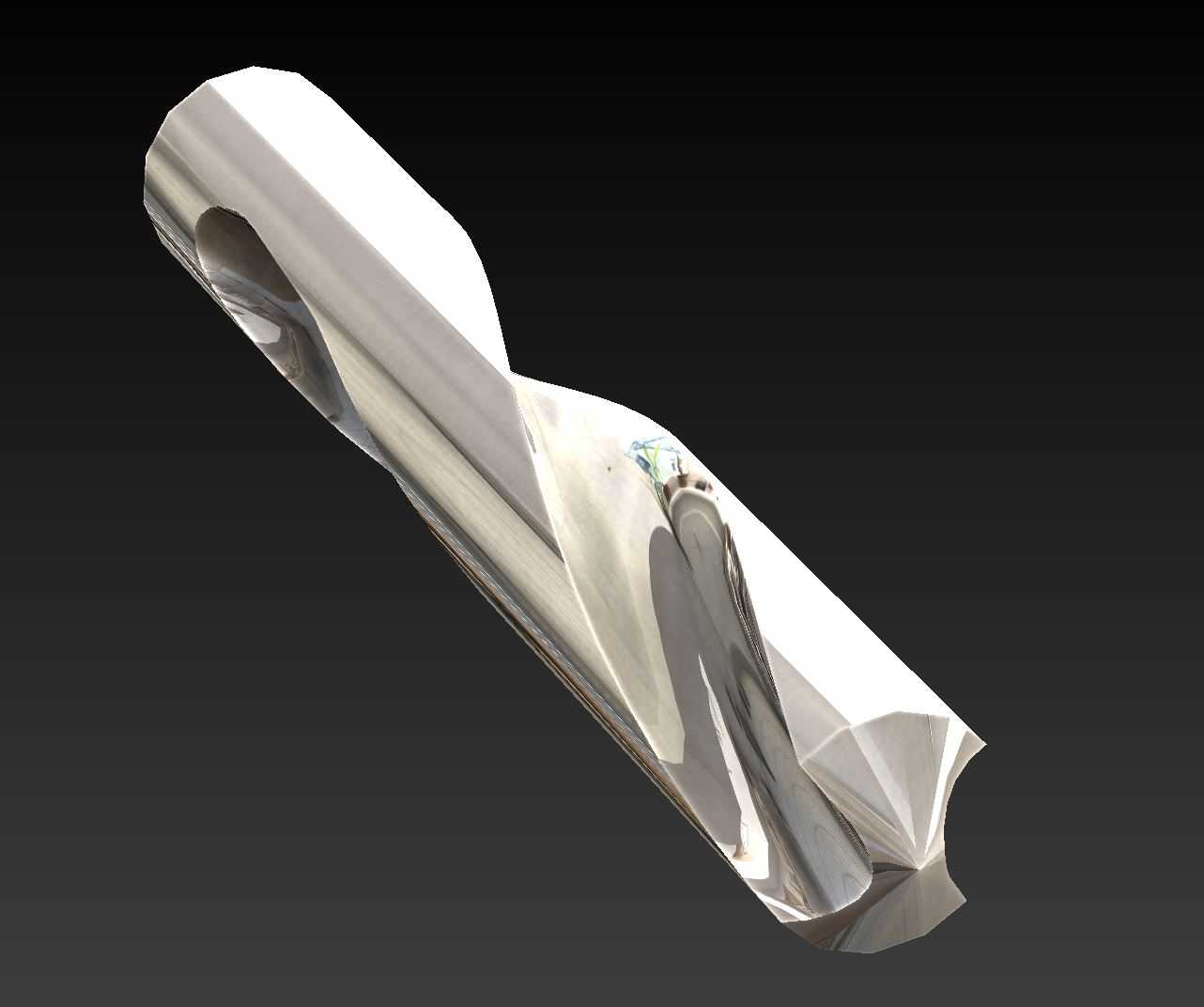

　　在金属切削加工场景里，孔加工占常规机加工工序总量的三成以上，不管是普通车床的钻孔工序、立式钻床的批量孔位加工，还是加工中心上配合工装完成的高精度孔系加工，麻花钻都是覆盖场景最广的孔加工刀具，这套直柄麻花钻的三维结构，完全贴合实际量产高速钢钻头的几何参数，能直接用于刀具结构教学、加工工艺仿真、机床刀库装配模拟等场景。从实际切削功能来看，这款钻头的两条主切削刃呈对称分布，横刃位于钻尖中心位置，切削过程中横刃先接触工件表面完成定心，随后两条主切削刃同步参与切削，螺旋槽承担排屑与切削液导流的作用，加工普通碳钢件时，切屑会沿着螺旋槽的曲面顺畅排出，不会在孔内堆积造成孔径扩张或者钻头崩损。做结构设计的时候，首先要匹配装夹边界，

　　直柄部分的圆柱度公差控制在0.01mm以内，能适配标准钻夹头的装夹范围，不需要额外配置变径套就能直接装夹在台钻、手电钻或者加工中心的刀柄上，装夹时的有效夹持长度不小于柄径的1.5倍，能避免高速切削时钻头打滑窜动。钻尖的顶角设置为118度，这是加工普通结构钢的通用角度，兼顾切削锋利度与刃口强度，如果是加工铝合金这类软金属，可以把顶角修磨到130度减小轴向抗力，加工不锈钢这类硬粘材料时可以适当减小顶角提升刃口散热能力，这套模型的钻尖曲面做了参数化关联，调整顶角参数时主切削刃、后刀面的曲面会同步更新，不需要重新绘制整体结构。螺旋角选用30度的通用角度，这个角度下的螺旋槽曲率既能保证切屑的卷曲排出顺畅，又能保证钻芯的结构强度，

　　钻芯厚度从钻尖位置向柄部方向做1:100的增量锥度，越靠近柄部钻芯越厚，能提升钻头的整体刚性，避免深孔加工时钻头弯曲偏斜。刃带部分的设计也贴合实际加工需求，两条对称的刃带沿螺旋槽外缘分布，宽度控制在0.8-1.2mm之间，切削过程中刃带与已加工孔壁接触，起到导向修光的作用，能有效降低孔壁的表面粗糙度，同时减少钻头与孔壁的摩擦面积，降低切削热的产生。从安装边界来看，这款钻头的柄部为标准直柄结构，没有扁尾设计，适配夹持直径范围匹配的三爪钻夹头，装夹时要保证钻头轴线与机床主轴轴线的同轴度误差不超过0.02mm，否则会造成孔径扩大、孔位偏移，甚至引发钻头折断的问题。在实际加工场景中，这款钻头可以完成实心材料上的钻孔工序，

　　也能配合扩孔钻完成半精加工前的预钻孔加工，针对不同的加工材料，可以通过调整切削参数匹配加工需求，比如加工45号钢时切削速度控制在25-30m/min，进给量根据孔径大小控制在0.1-0.3mm/r，加工时要保证切削液持续浇注到切削区域，带走切削热同时冲掉切屑，延长刀具使用寿命。这套三维模型完整还原了钻头的所有结构细节，包括螺旋槽的曲面过渡、钻尖的后角角度、刃带的宽度公差、柄部的圆柱度特征，不管是用于刀具设计的结构验证，还是用于数控加工仿真的刀具库搭建，都能直接匹配实际生产中的参数要求，不需要额外做结构修正。在工装设计场景中，也可以调用这个模型完成钻套、钻模板的孔位匹配设计，验证钻头与工装的干涉情况，提前排查加工过程中可能出现的碰撞问题，减少实际试切时的调整成本。
