钣金折弯安装支架结构设计

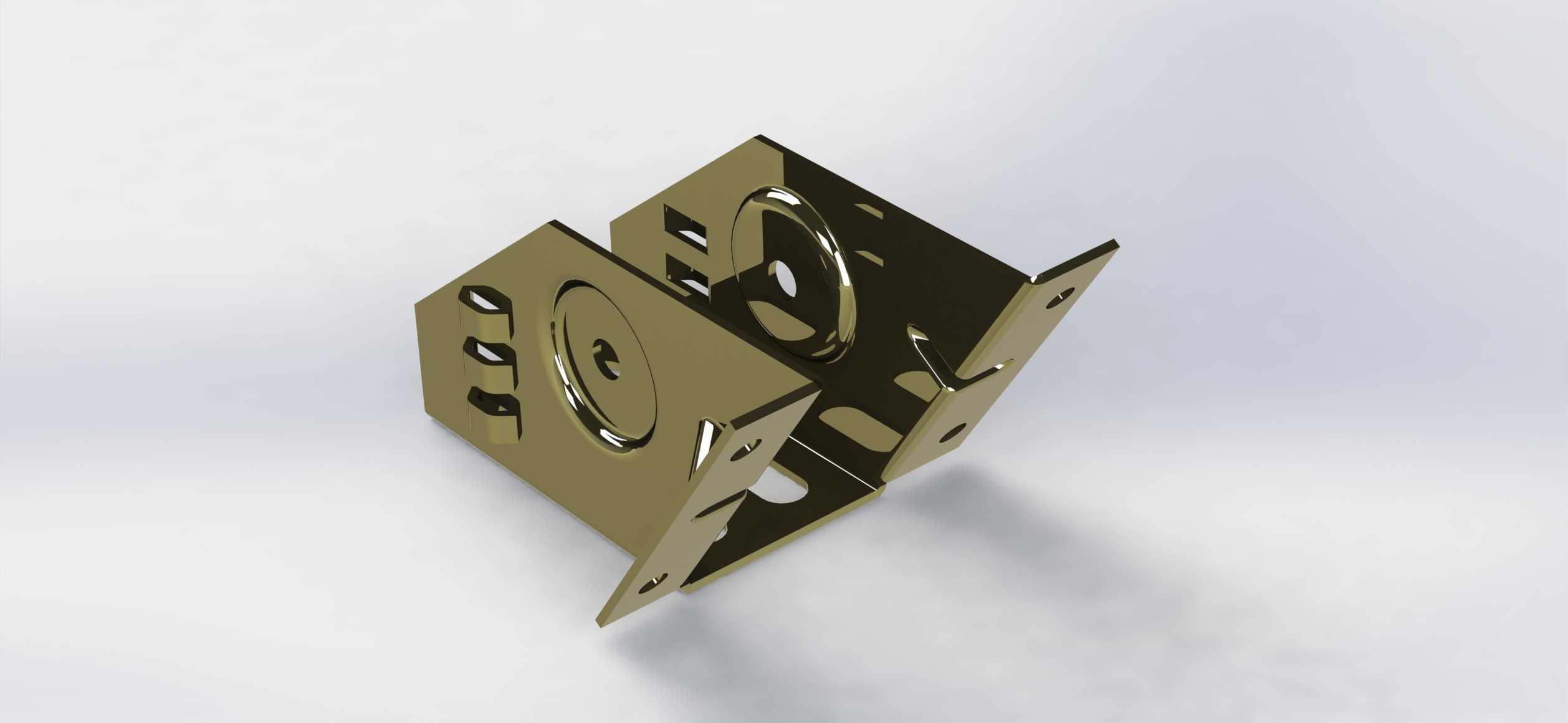

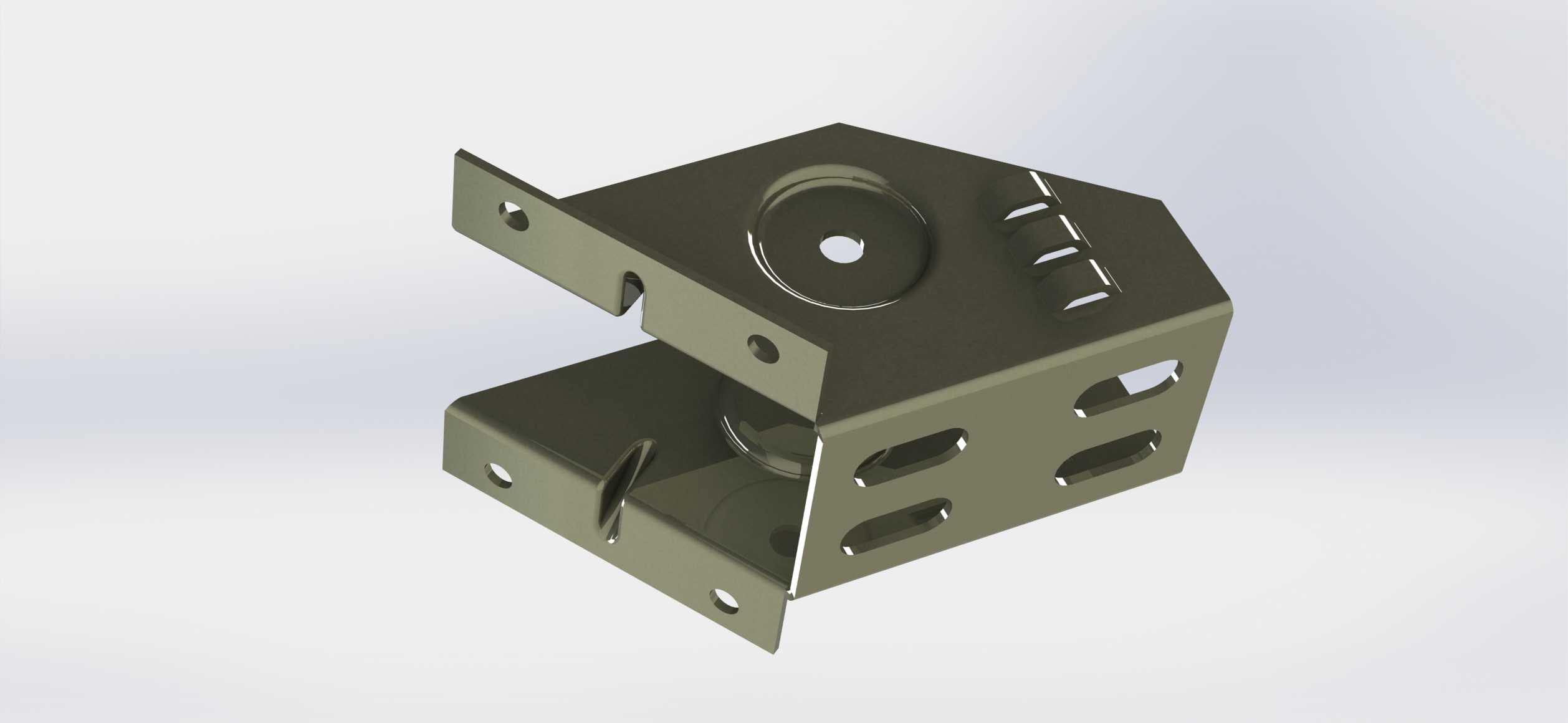

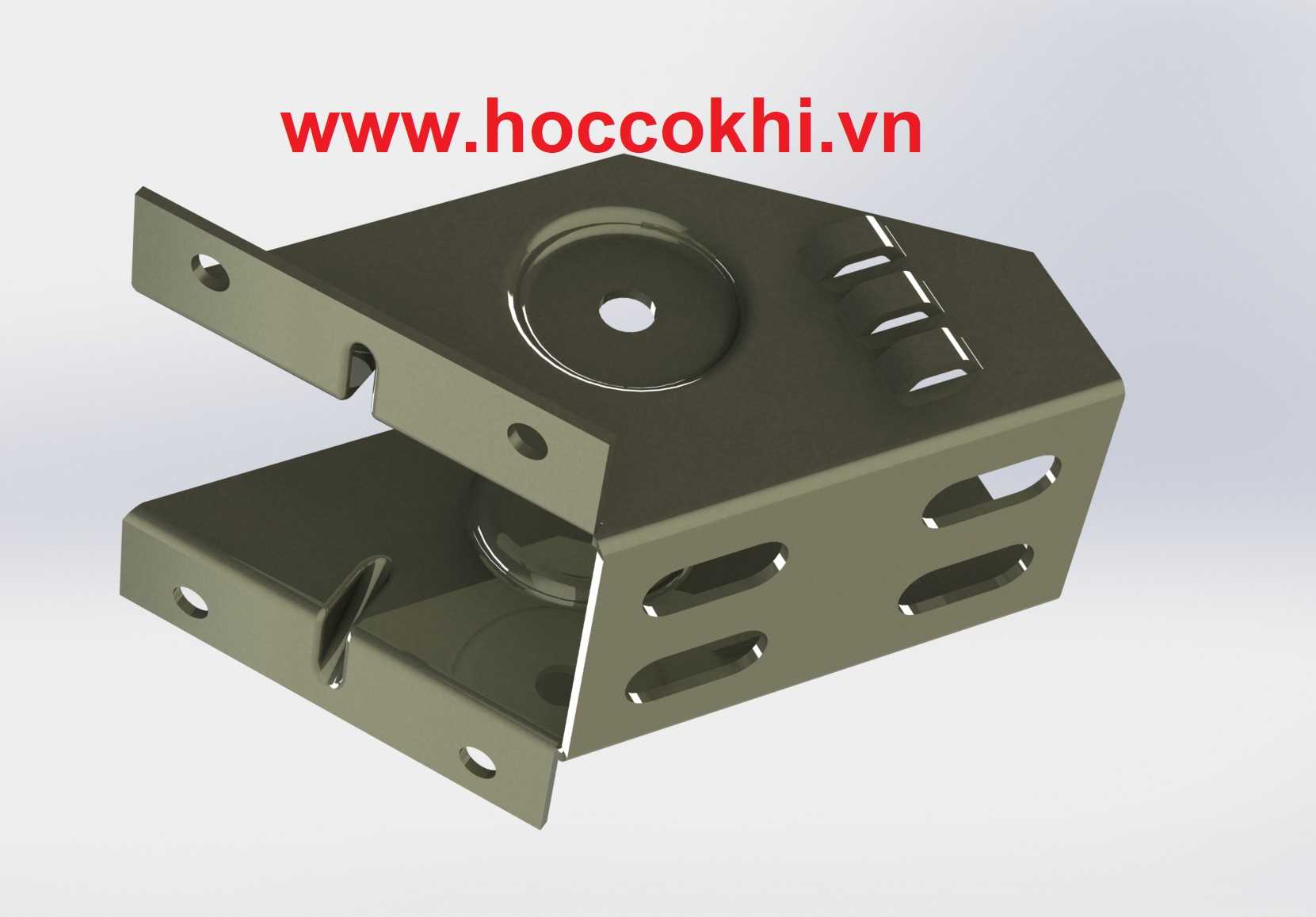

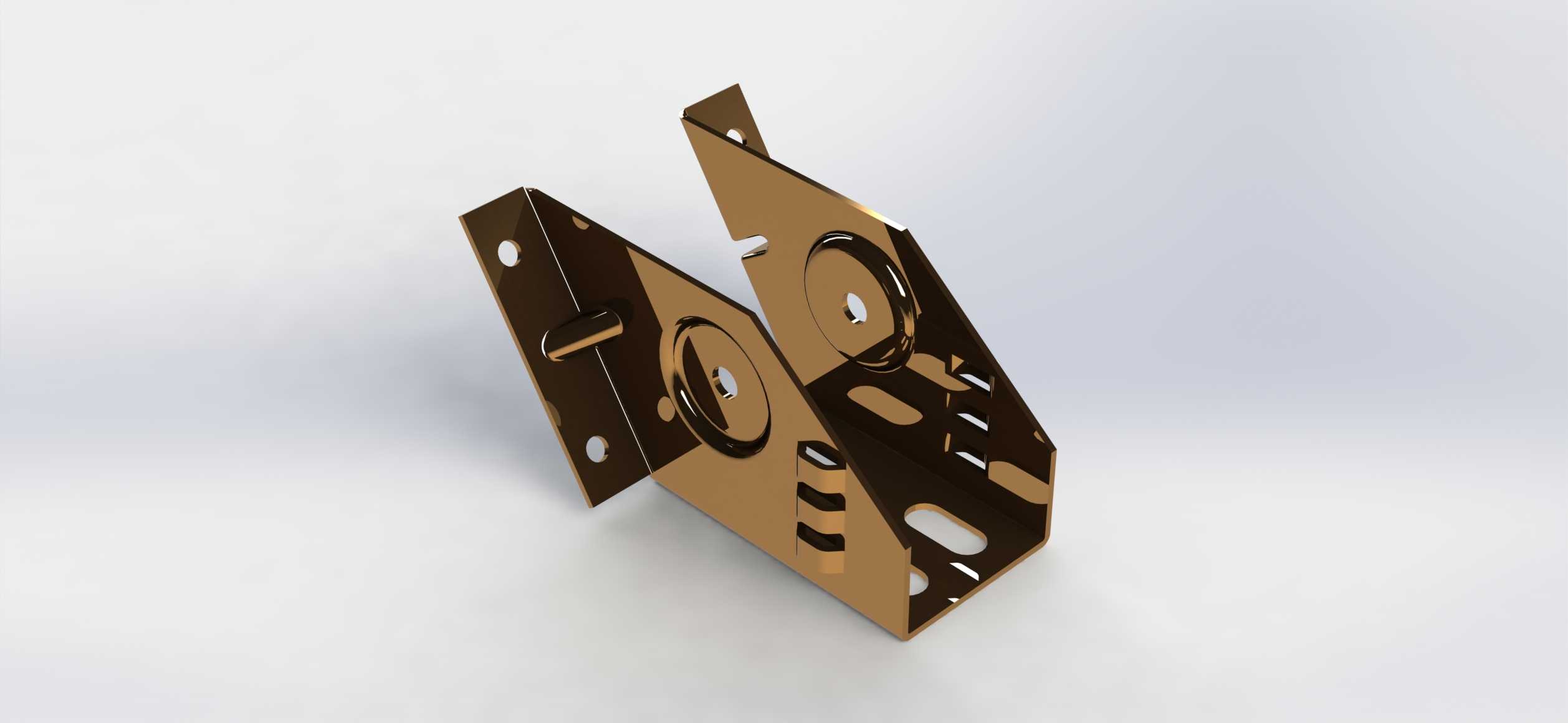

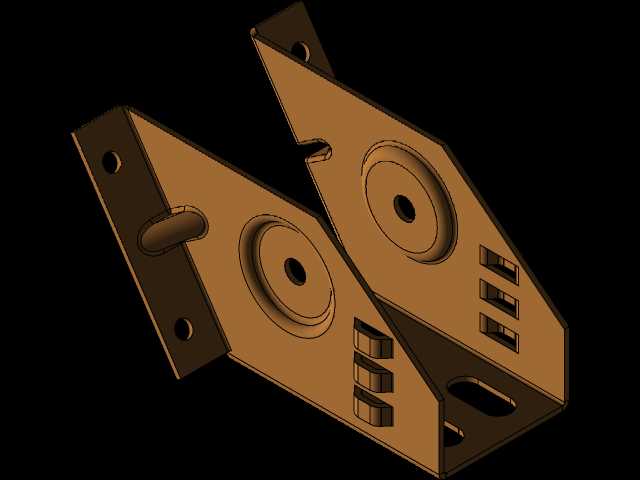

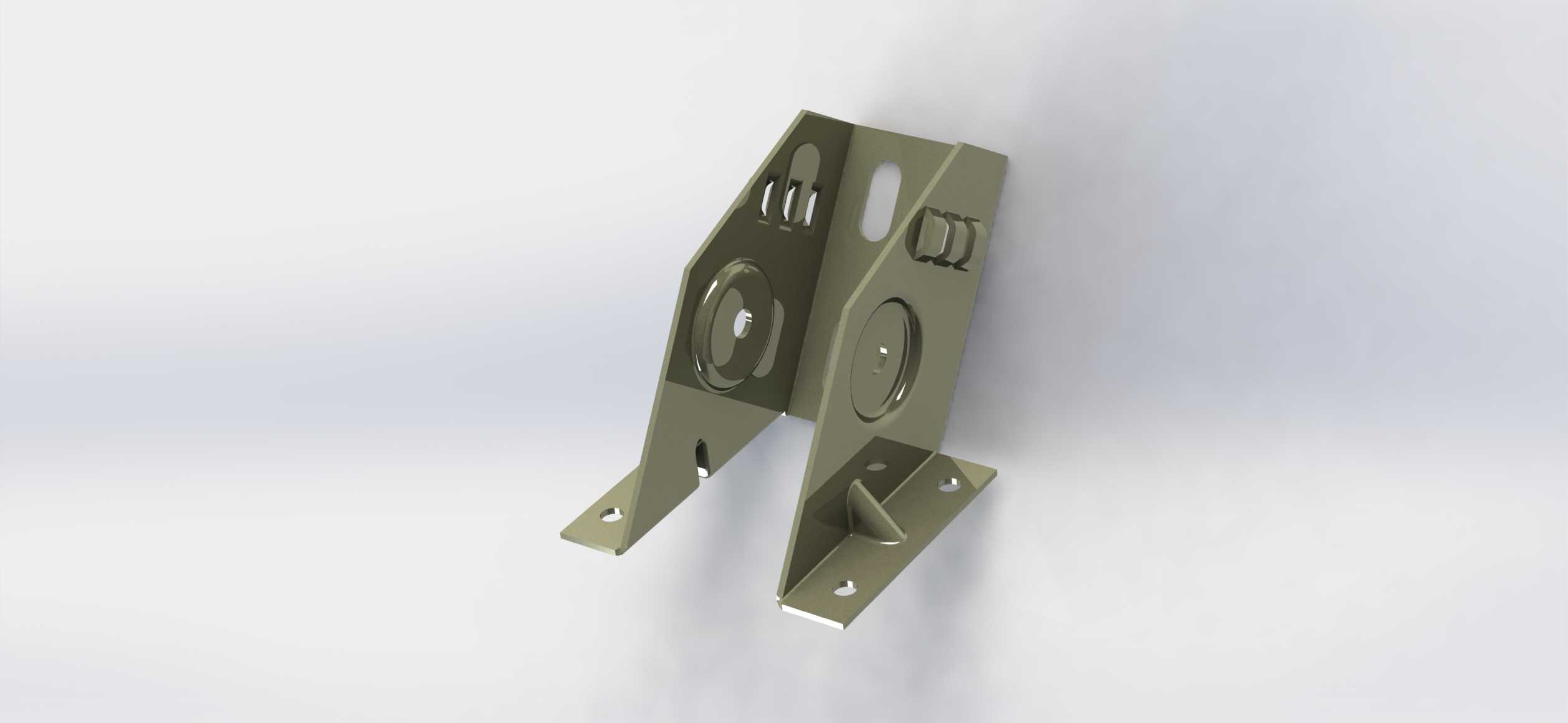

　　这类钣金折弯成型的支架构件，在工业设备的电控单元安装、小型功能模组固定场景中应用十分广泛，常见于自动化生产线的旁置控制模块、小型加工设备的操作面板挂载、机电一体化设备的内置元件承托场景，替代传统的焊接支架或者铸造成型支座，兼顾轻量化与结构强度的平衡。从结构设计逻辑来看，整个构件采用单张金属板材经多道折弯工序成型，没有额外的拼接焊缝，减少了焊接带来的热变形问题，也省去了后续焊后打磨、校形的工序，批量生产时的一致性更容易控制。构件主体采用U型双层承托结构，下层折弯边预留了多个圆形安装过孔，可通过螺栓将整个支架固定在设备的机架立面或者安装基板上，孔位的排布避开了折弯应力集中区域，防止安装锁紧时板材出现变形。上层的承托面做了中心沉台结构，

　　既可以提升局部的结构刚度，避免承托较重元件时板面出现下凹变形，中心的通孔也可供固定螺栓穿过，直接锁紧待安装的功能元件，沉台的深度刚好匹配常规安装螺母的厚度，安装后螺母不会突出板面，保证元件安装面的平整贴合。构件的侧立面设计了多组长条形调节孔，这类孔位主要用于安装时的位置微调，当配套元件的安装孔位存在小范围公差偏差时，无需重新扩孔，只需松开螺栓沿长孔方向调整位置即可对位，大幅降低现场安装的适配难度。侧立面边缘还做了多道压筋折弯，这些压筋结构不需要额外增加板材厚度，就能大幅提升侧立面的抗扭刚度，避免设备运行过程中产生的振动导致支架出现共振异响，也能防止长期受力后侧立面出现外张变形。端部的折弯翻边设计了定位卡槽，

　　安装时可以先将支架卡在机架的预安装定位边上，临时承托整个支架的重量，不需要操作人员全程手扶即可对位拧入固定螺栓，降低高空或者狭窄空间内的安装难度。从安装边界来看，整个支架的外轮廓尺寸适配常规小型控制模组的安装尺寸，折弯后的内部净空高度预留了足够的接线空间，安装后元件底部与下层承托面之间留有走线间隙，方便电源线、信号线的排布与固定，不会出现线材被挤压破损的隐患。所有的板材边缘都做了折弯钝边处理，没有裸露的裁切锐边，安装维护时不会划伤操作人员的手部，也不会割破线材的绝缘外皮。设计过程中充分考虑了钣金加工的工艺性，所有折弯内角都匹配常规折弯刀具的R角，没有过小的折弯内角导致板材出现开裂风险，

　　所有孔位距离折弯边的距离都满足钣金加工的最小边距要求，不需要额外做工艺缺口就能完成折弯成型，降低了加工的难度与废品率。这类支架在实际使用中，除了承托控制面板，也可用于小型传感器、电磁阀组、接线端子排的安装固定，通过调整板材厚度与折弯尺寸，就能适配不同承重等级的安装需求，相比型材拼接的支架，整体重量更轻，外观也更整洁，没有外露的型材连接角码，在设备外露部位使用时也能兼顾一定的外观整洁性。
