减速器用分体式齿轮箱上盖结构

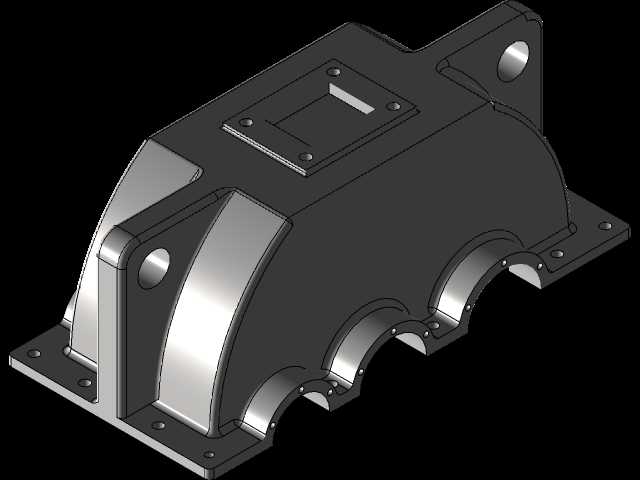

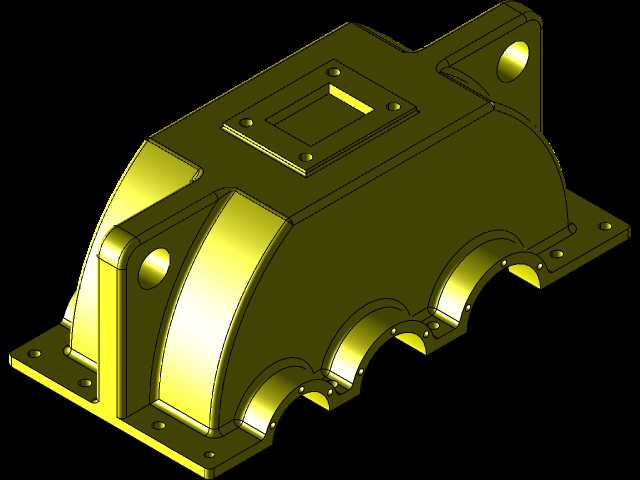

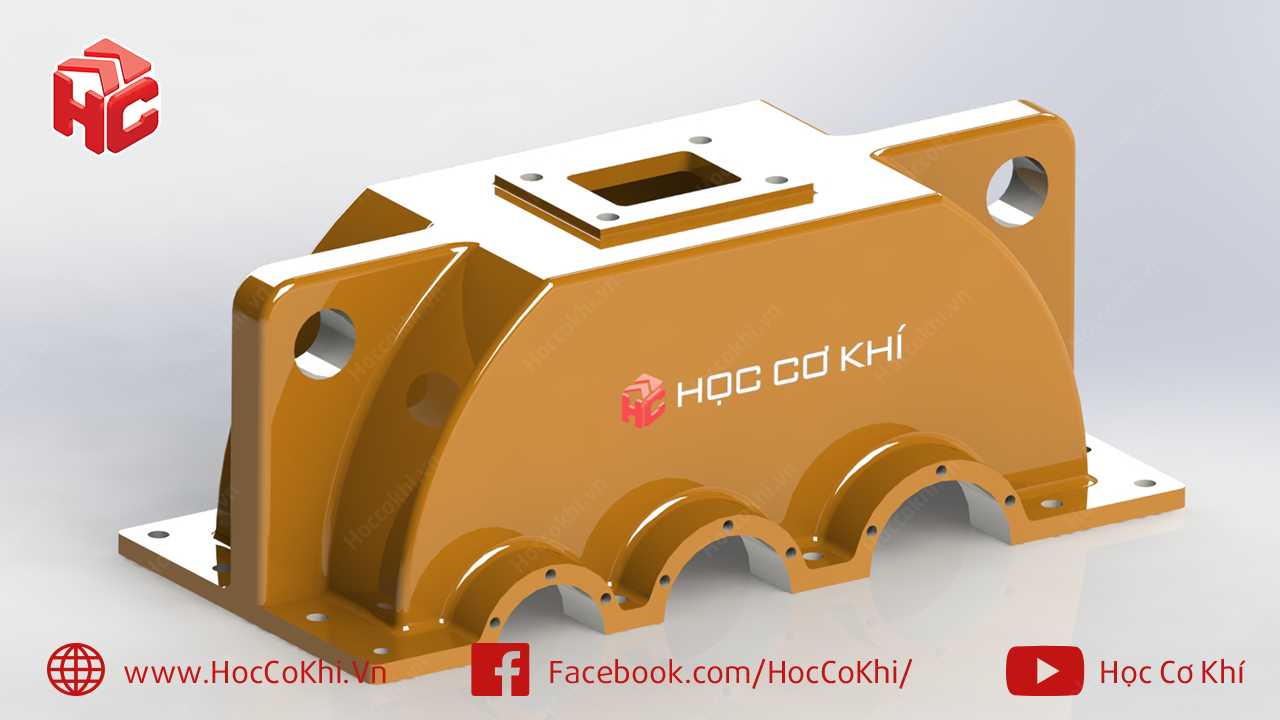

　　这款齿轮箱上盖是二级圆柱齿轮减速器的核心承压壳体零件，主要适配多轴平行布置的闭式齿轮传动场景，常见于矿山输送线驱动端、轻工生产线减速单元、中小型起重设备行走机构的传动箱配套，承担着封闭齿轮啮合腔、储存润滑介质、支撑轴承外圈、隔绝外界粉尘与切削液侵入的核心作用。从实际工况适配来看，该结构针对油浴润滑的传动场景做了针对性优化，盖体下部的三个半圆弧缺口对应三根平行传动轴的轴承安装位，每个缺口端面都预留了轴承端盖的连接螺孔位，装配时与箱体下半部分的对应半圆结构扣合，形成完整的轴承座孔，能为深沟球轴承或者圆锥滚子轴承提供稳定的外圈定位支撑，避免轴系运转过程中出现径向窜动。盖体顶部的方形开孔是观察口与透气装置的安装位，

　　日常运维时可通过该开口直接观察齿轮啮合磨损情况，也可配套安装透气塞，平衡箱体内外压差，避免长时间运转后箱内油温升高、气压增大导致的密封件渗漏油问题。两侧的带孔凸耳结构是箱盖与下半箱体的主连接定位位，装配时穿入铰制孔螺栓实现上下箱体的精准对中，保证各轴承孔的同轴度符合传动公差要求，避免轴系装配后出现别劲、齿轮偏载的问题。盖体底部的外翻法兰边做了加宽处理，法兰面上均匀布置的沉头孔用于上下箱体的端面紧固，法兰面加工时需要保证平面度公差不低于IT7级，装配时配合耐油橡胶密封垫，能有效阻挡箱体内齿轮油渗漏，同时防止外界的金属碎屑、粉尘进入啮合腔加剧齿轮磨损。从设计思路上看，该箱盖采用了等强度的变壁厚设计，轴承座对应位置的壁厚做了局部加厚处理，

　　提升轴承支撑位的结构刚性，避免重载工况下轴承座孔变形导致的轴系偏移；非承载的盖体侧壁做了适度的壁厚减薄，在保证整体结构强度满足1.5倍额定载荷冲击要求的前提下，尽可能降低零件整体重量，减少铸造环节的材料消耗。盖体侧面的加强筋从顶部观察口位置一直延伸到两侧的连接凸耳，形成连续的传力路径，能有效抵消齿轮啮合过程中传递到箱盖的振动，降低整机运转的噪声水平。外形尺寸方面，该箱盖适配中心距总和在200-250mm范围的二级减速器，整体长度方向的安装边界控制在420mm以内，宽度方向不超过280mm，高度方向从法兰结合面到顶部观察口的尺寸约180mm，安装时需要预留至少30mm的顶部操作空间，方便透气塞的拆装与日常油位检查。需要注意的是，

　　该箱盖的轴承座孔为上下分体加工结构，必须与配对的下箱体做配对镗孔处理，装配时不能与其他同型号不同批次的箱体混装，否则会出现轴承孔同轴度超差、轴系运转卡滞的问题。法兰面的连接螺栓需要按照对角线顺序分次拧紧，拧紧力矩控制在对应螺栓等级的推荐值范围内，避免法兰面受力不均导致密封失效。在实际选型适配时，要确认对应减速器的轴系中心距、轴承外径尺寸与箱盖的半圆缺口尺寸匹配，同时确认顶部观察口的尺寸与现场使用的透气塞、观察盖规格一致，避免出现安装干涉。针对有正反转频繁、冲击载荷较大的使用场景，可在箱盖内壁对应齿轮啮合区的位置增设挡油板结构，将齿轮运转带起的润滑油引导到轴承位，提升轴承的润滑效果，延长轴承的使用寿命。
