齿轮传动箱端盖壳体结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:443014
  • 齿轮传动箱端盖壳体结构设计
  • 齿轮传动箱端盖壳体结构设计
  • 齿轮传动箱端盖壳体结构设计
  • 齿轮传动箱端盖壳体结构设计
  • 齿轮传动箱端盖壳体结构设计

  这类壳体构件常见于小型齿轮传动单元、摆线减速机构或是低压齿轮泵的主体承压端,核心作用是为内部啮合的齿轮副、传动轴提供封闭的安装腔体,同时承担轴承座的定位支撑功能,隔绝外界粉尘、切削液侵入传动啮合区域,也避免内部润滑脂出现泄漏。从结构布局来看,主体采用近似不规则的类椭圆轮廓,是为了适配内部两个不同直径传动齿轮的啮合运动包络,在保证腔体内部有足够齿轮运转间隙的前提下,尽可能压缩壳体的整体外轮廓尺寸,减少不必要的材料占用,降低整机的安装空间需求。

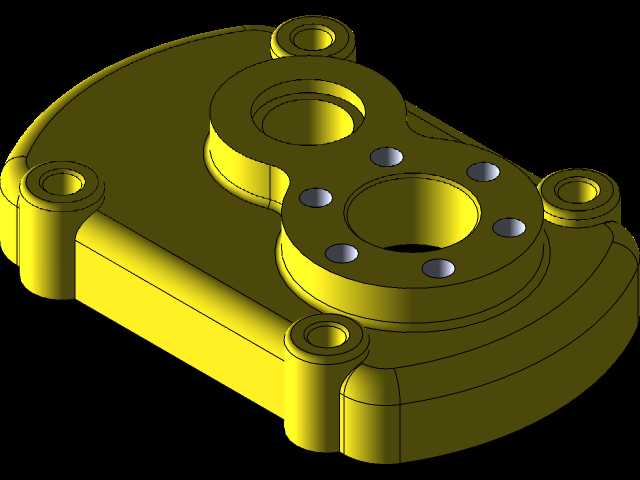

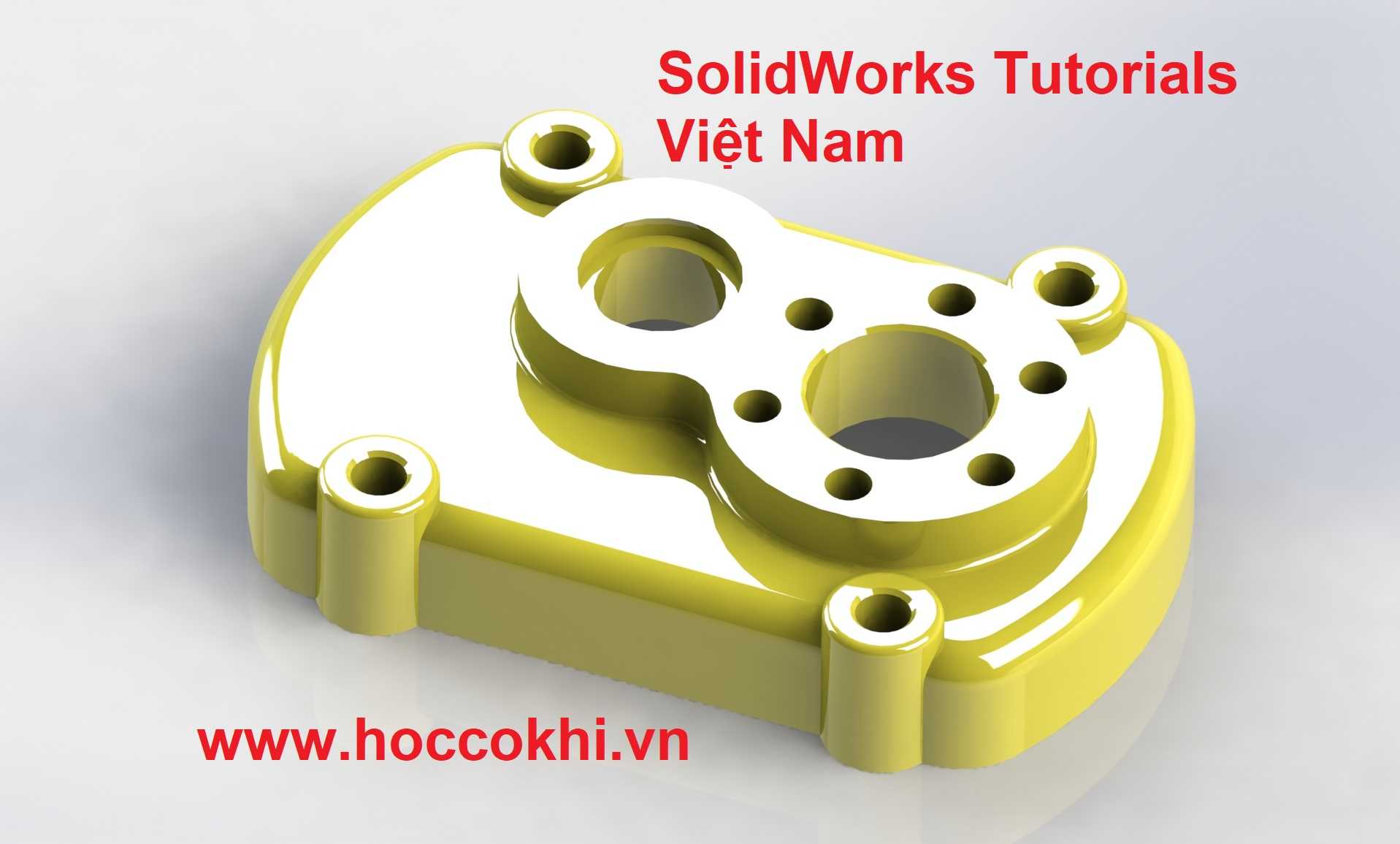

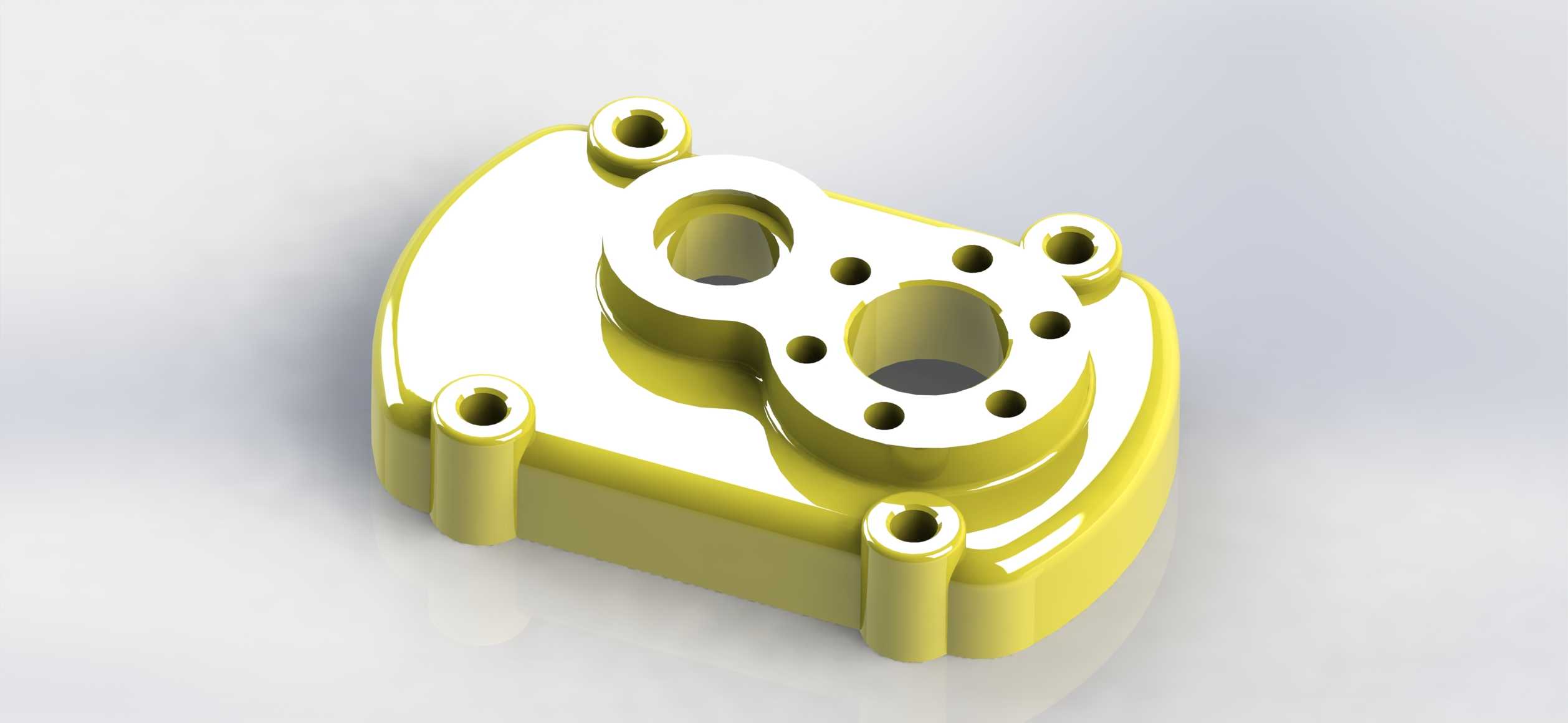

  壳体上分布的多个凸台结构,每一处都对应着明确的功能定位:四个角位的带孔圆柱凸台是整机的安装固定位,孔位轴线与壳体安装基准面垂直,用于穿装紧固螺栓,将整个传动单元固定在设备的安装基板上,凸台做了加高处理,一方面是增加螺栓连接的螺纹啮合长度,保证连接强度,另一方面可以让壳体主体与安装面之间留出微小间隙,避免装配时结合面的平面度误差导致壳体受力变形,影响内部轴承孔的同轴度。中间环形区域分布的多个小孔是端盖连接孔,用于装配另一侧的密封端盖,孔位沿轴承孔的圆周方向均匀排布,保证端盖压紧力均匀分布,避免端盖倾斜导致油封偏磨出现渗漏。

  设计过程中首先要确定的是两个核心轴承孔的中心距,这个参数直接和内部齿轮副的啮合中心距匹配,公差需要控制在IT7级精度范围内,中心距偏差过大会导致齿轮啮合侧隙过大,传动出现冲击噪音,偏差过小则会导致齿轮啮合卡滞,运转阻力增大甚至出现齿面磨损加剧的问题。两个轴承孔自身的圆柱度、孔肩端面的垂直度都有严格要求,因为孔内要装配深沟球轴承支撑传动轴,孔的形位公差超差会导致轴承内圈倾斜,直接影响传动轴的回转精度,还会缩短轴承的实际使用寿命。

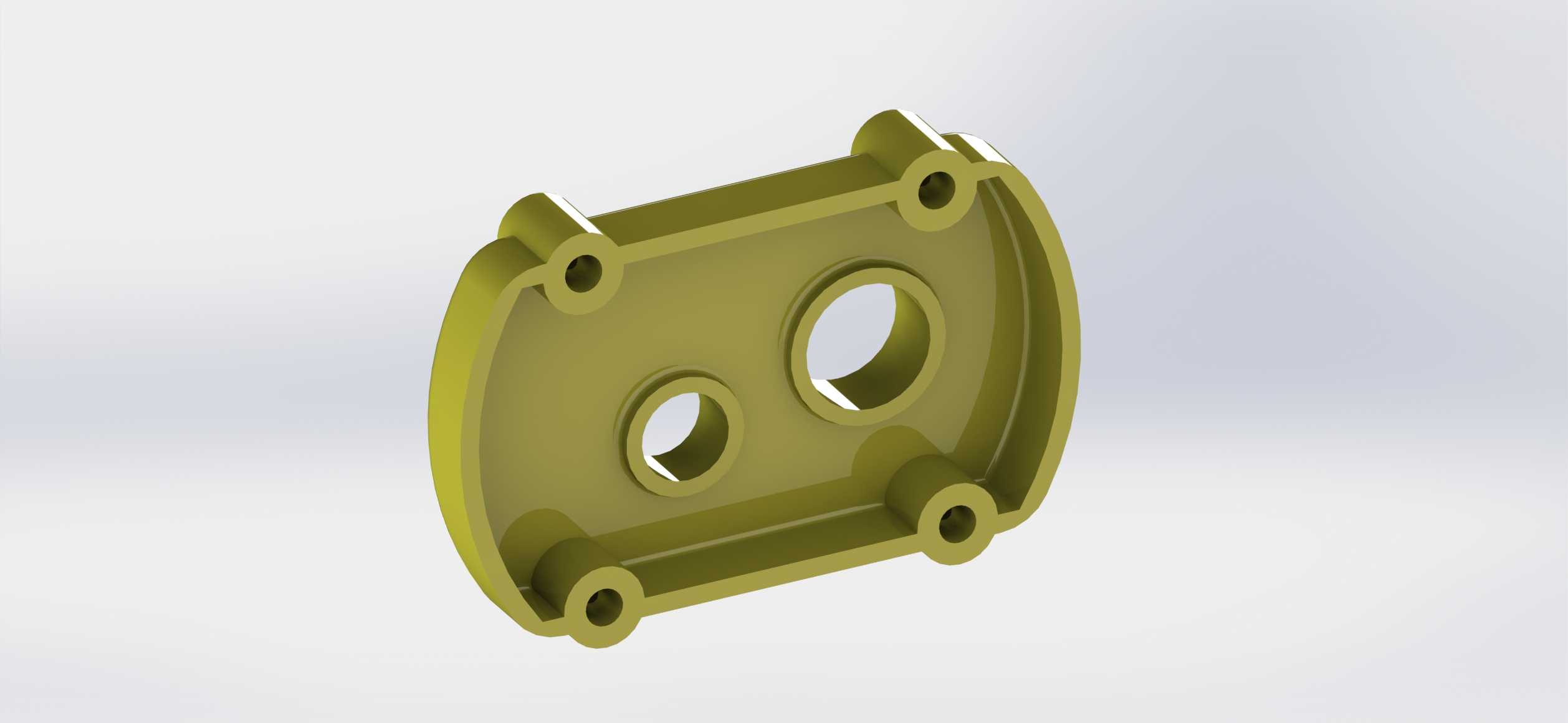

  壳体的壁厚设计采用了等壁厚思路,主体壁厚保持均匀,避免压铸或者注塑成型过程中出现缩孔、翘曲等成型缺陷,在轴承孔、安装凸台这些受力集中的区域做了局部加厚,同时在腔体内部对应齿轮啮合的区域设置了微小的储油槽结构,齿轮运转时可以带起润滑脂填充到啮合齿面之间,保证润滑充分。壳体的结合面做了精铣加工,表面粗糙度控制在Ra1.6以内,装配时配合密封垫片就能实现可靠的静密封,不需要额外涂覆密封胶也能防止润滑介质渗漏。

  从安装边界来看,这类壳体的外轮廓没有突出的尖锐棱角,所有边角都做了R2-R3的圆角过渡,既可以减少成型过程中的应力集中,也能避免装配维修时划伤操作人员。安装孔的位置度公差控制在Φ0.1mm以内,保证和配对安装件的孔位精准对齐,不需要强行掰动壳体就能顺利穿装螺栓,避免装配产生的内应力长期作用导致壳体开裂。在实际工况中,这类壳体需要承受齿轮传动产生的径向力,同时还要耐受一定的工作温度,所以材料通常选用压铸铝合金,兼顾轻量化和足够的结构强度,表面做阳极氧化处理还能提升耐腐蚀性能,适配多粉尘、有少量切削液飞溅的车间设备安装环境。

  结构设计时还特意在腔体边缘预留了油封安装槽,槽的尺寸和标准骨架油封的外径过盈配合,装配后油封唇口贴合传动轴表面,在传动轴回转时实现动密封,阻挡内部润滑脂沿着轴的间隙泄漏,同时阻挡外界的杂质进入腔体内部。整个壳体没有多余的装饰性结构,所有的几何特征都服务于功能需求,没有冗余设计,既方便加工成型,也能降低生产制造成本,适配小功率传动机构的批量配套需求。
